带法兰接口的弯直组合金属管路结构

　　在化工流体输送、市政给排水、暖通空调循环、工业设备液压与气动回路的搭建场景中，带法兰连接的管路构件是实现介质定向输送、设备间刚性连通的核心基础部件，这套弯直组合的法兰管路，正是针对空间走向存在转向需求的管路布局场景设计的连通构件。从实际使用场景来看，这类构件常被用在设备进出口与主管道存在高度差、水平偏移的安装位置，比如换热设备的介质进出口连接、泵组出入口的管路转向对接、车间工艺管线的跨标高布设，相比焊接式的转向管路，法兰连接的形式能够在保证密封可靠性的前提下，降低后期检修拆卸的难度，无需对整段管线进行切割作业即可完成局部构件的更换。

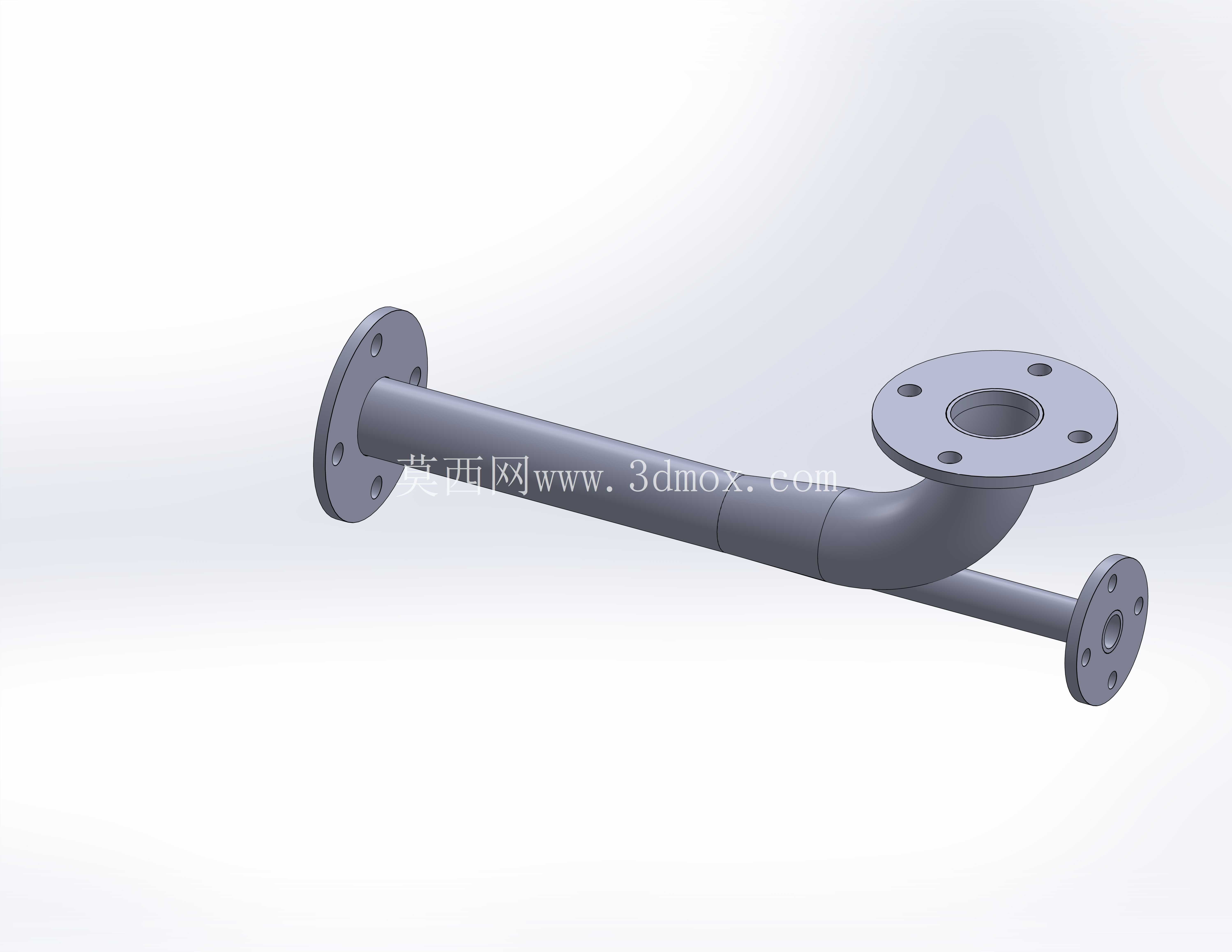

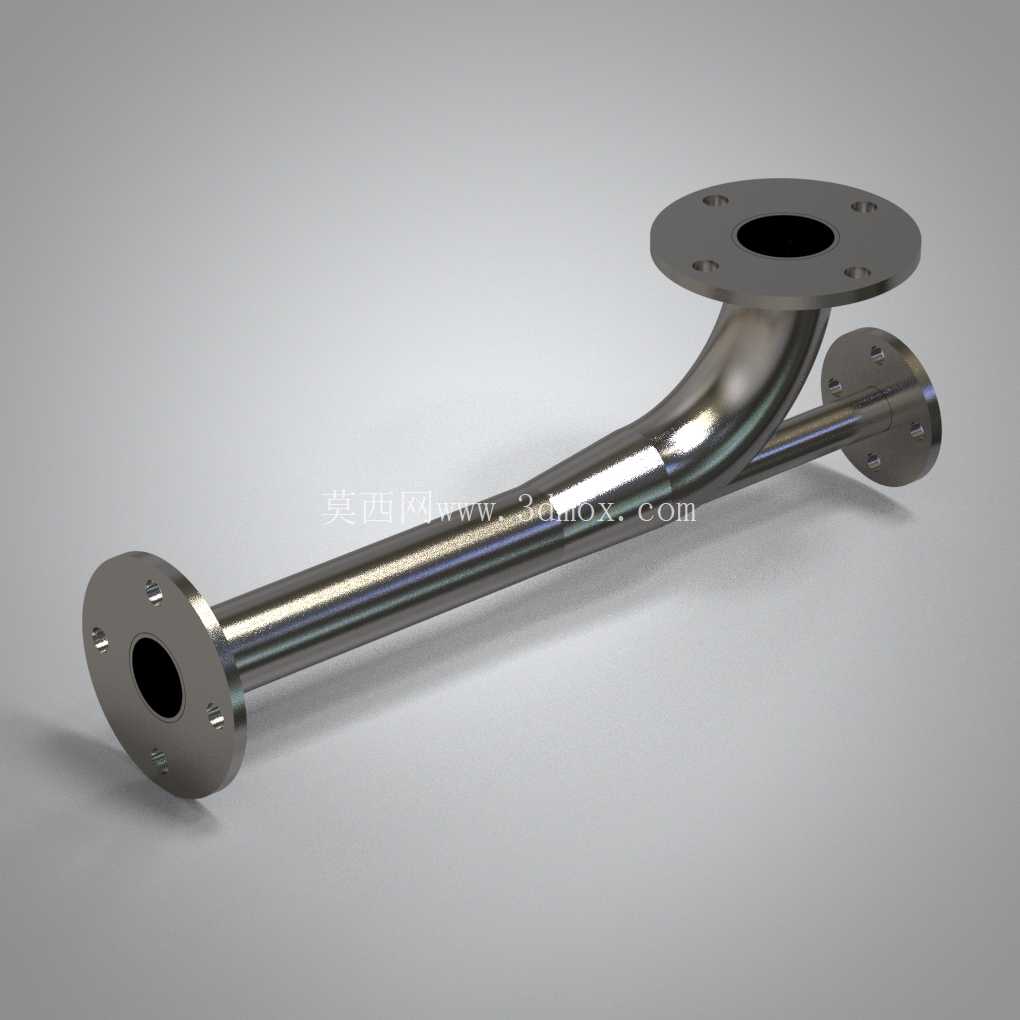

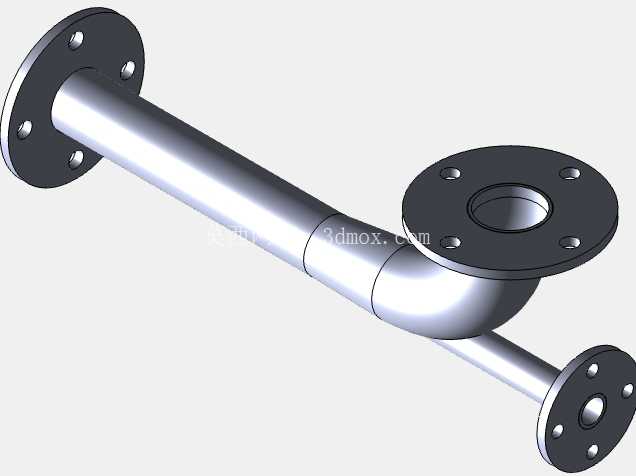

　　从功能特性上看，这套管路包含一段长直法兰管与一段90度弯角法兰管，两个构件可组合使用也可单独拆分适配不同布局，法兰端面均布的螺栓孔能够匹配对应压力等级的标准法兰垫片，通过螺栓锁紧后可实现无泄漏的密封连接，金属材质的管壁能够承受常规工业场景下的流体压力，适配水、液压油、低压蒸汽等多种常见工业介质的输送需求。设计过程中首先要确认的是安装边界的尺寸约束，长直管段的长度需要匹配两个连接端点之间的直线距离，弯管段的弯曲半径需要兼顾介质流动阻力与安装空间的限制，弯曲半径过小会加大介质流经时的局部阻力，造成不必要的压力损失，弯曲半径过大则会占用更多的安装空间，影响周边其他构件的布设。

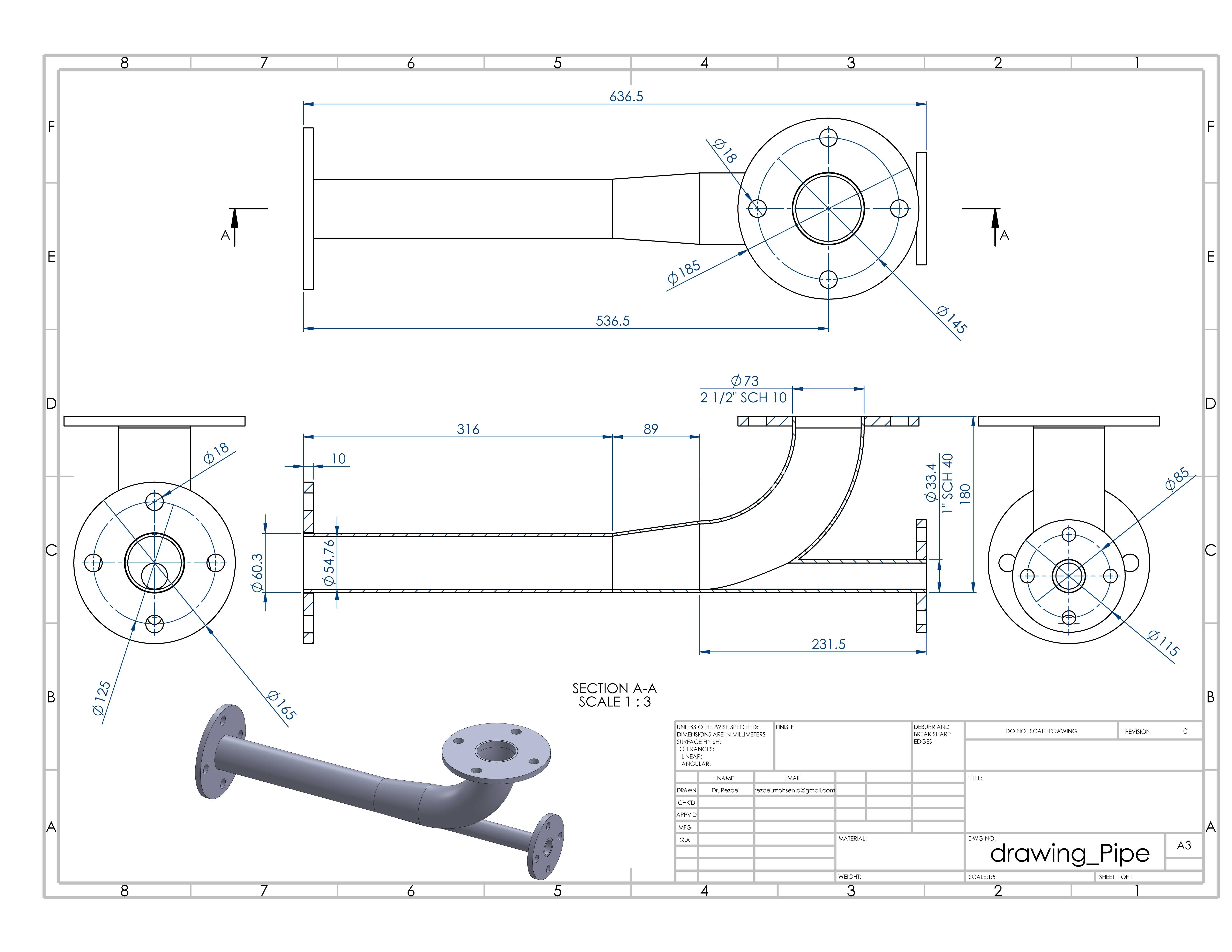

　　法兰盘的尺寸设计严格遵循对应公称通径的标准规范，螺栓孔的中心距、孔径大小、法兰盘厚度都要匹配所选压力等级的参数要求，保证与现场通用法兰配件的互换性，避免出现安装时孔位不对、密封面不匹配的问题。建模过程中需要重点处理弯管段的曲面过渡，保证弯管内壁光滑无突兀折角，减少介质流动时的紊流产生，同时管壁厚度要均匀一致，避免局部壁厚过薄造成承压能力不足，或是局部壁厚过厚带来的材料浪费与重量增加。法兰与管段的衔接位置需要做圆滑的焊接坡口结构还原，模拟实际焊接工艺的连接形式，在做装配验证时可以直接将该管路模型导入整体设备的装配体中，检查法兰端面与对接设备接口的平行度、管段与周边构件是否存在干涉，提前预判现场安装可能出现的错位、碰边问题。

　　对于现场施工人员来说，这类标准化的法兰管路构件不需要现场进行弯管、焊接法兰的作业，能够大幅缩短管线施工的周期，同时工厂预制的构件在焊接质量、尺寸精度上都比现场加工更有保障，能够有效降低现场施工的质量隐患。在做管路系统的应力分析时，这套构件的模型也可以直接导入仿真环境，模拟介质压力、管路振动、温度形变下的应力分布，确认法兰连接位置的应力是否在密封件的耐受范围内，管段的形变是否会影响长期使用的可靠性。需要注意的是，不同使用场景下对法兰的密封面形式要求不同，平面密封面适用于低压常温的介质输送，凹凸面密封面则适用于压力稍高、渗透性更强的介质，设计选型时需要根据实际工况调整密封面的结构形式，这套模型的参数化结构也支持快速调整法兰规格、管段长度、弯管角度，适配不同的项目安装需求。
