冰箱制冷系统用蛇形冷凝器盘管结构

家用及小型商用制冷设备的换热环节里，冷凝器盘管是承担热量向外释放的核心部件，这类蛇形排布的管路结构，直接决定了制冷循环的冷凝效率与整机运行能耗。日常接触的直冷式冰箱、小型冷藏柜、台式冷饮机等设备，大多采用这类丝管式或光管式盘管冷凝器，布置在设备背部或侧壁的通风区域，将压缩机排出的高温高压气态制冷剂携带的热量，通过管壁与外界空气完成热交换，让制冷剂冷凝为中温高压的液态，为后续节流降压蒸发制冷环节提供稳定的工质状态。

从结构设计逻辑来看，这类盘管采用连续U形弯蛇形排布，核心目的是在有限的安装空间内尽可能拉长制冷剂的流通路径，延长高温气态制冷剂在管路内的停留时间，保证换热过程充分完成。每一段平行直管段的间距设置，需要兼顾两个核心工程需求：一是保证相邻管路之间留有足够的空气流通间隙，避免管路排布过密导致热量堆积，降低自然对流换热的效率；二是要控制整体结构的外形尺寸，适配冰箱背部的安装边界，不会因为管路间距过大导致整体结构超宽超高，挤占冰箱内部的储物空间。管路的弯折半径设置也有明确的工程约束，弯折半径过小会导致管路弯折处出现截面变形、壁厚减薄，既会增加制冷剂的流动阻力，提升压缩机的运行负载，也可能在长期运行的冷热交变应力下出现管路开裂、制冷剂泄漏的问题；弯折半径过大则会浪费安装空间，减少有效直管换热段的长度。

实际选型与结构匹配过程中，盘管的管径选择需要匹配对应制冷系统的压缩机排量，管径过小会导致制冷剂流动阻力过大，压缩机排气压力异常升高，整机功耗上升；管径过大则会导致管路内制冷剂流速过低，换热界面的换热系数下降，冷凝不充分的液态制冷剂进入节流元件后会出现气液两相混合，导致节流效果不稳定，制冷舱室温度波动幅度变大。管路的进出口位置设置，通常遵循上进下出的排布原则，高温气态制冷剂从上部接口进入盘管，随着换热过程推进，逐步冷凝为液态的制冷剂依靠自身重力顺着管路向下流动，从下部接口排出进入干燥过滤器与毛细管，这种流向设计可以避免管路内积存液态制冷剂，减少系统的制冷剂充注量，同时避免液击风险对压缩机阀片造成损伤。

在安装边界的适配层面，这类盘管结构的整体厚度需要控制在冰箱背部与墙面预留的通风间隙范围内，通常家用冰箱背部预留的通风间隙在50mm到80mm之间，盘管加上固定钢丝的整体厚度不能超过这个范围，否则会导致设备贴墙安装后背部通风不畅，热量无法及时散出，冷凝温度升高，制冷效率下降，长期运行还会导致压缩机过载保护停机。盘管的固定结构通常采用点焊的细钢丝将平行直管段连接为整体，既可以提升整个盘管的结构刚度，避免运输、搬运过程中管路出现变形移位，也可以通过钢丝增大整体的散热面积，辅助提升换热效率。

从三维建模的工程实现角度，这类盘管的建模需要重点管控弯折段的曲率连续性，保证每一处U形弯的弯折半径一致，管路中心线的走向平滑无拐点，避免建模过程中出现管路自交、壁厚不均的问题，否则后续导出工程图进行管路加工时，会出现弯管机加工路径报错，或者加工出的管路弯折处出现褶皱、凹坑。同时建模时需要预留管路进出口的连接余量，进出口段需要保留足够的直管长度，方便后续与压缩机排气管、干燥过滤器进气管进行焊接装配，避免装配时因为管路长度不足出现强行拉扯，导致焊接处存在应力集中，长期运行出现焊缝开裂泄漏。

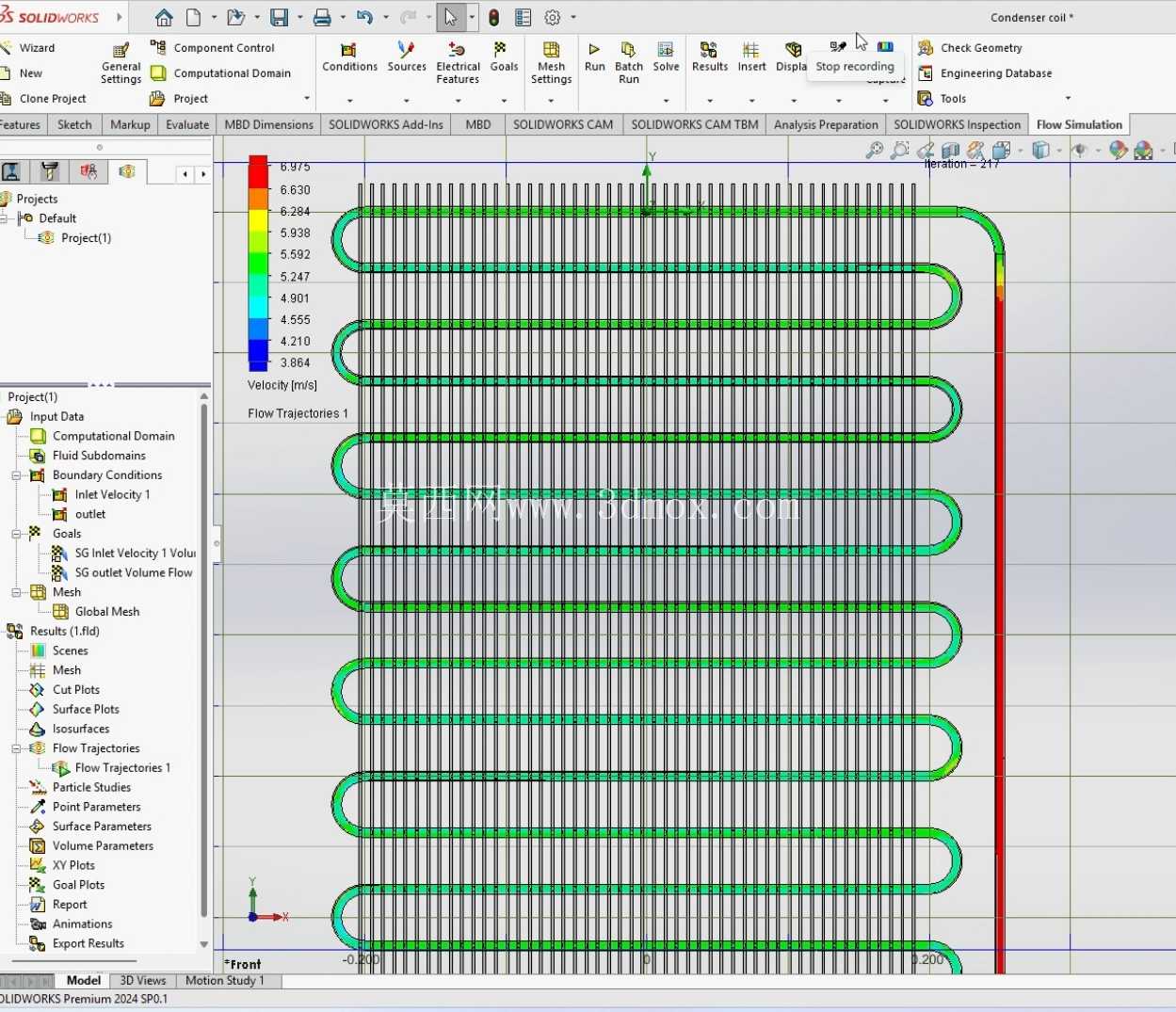

这类盘管结构的换热性能验证，通常会结合流体仿真进行流速与温度场分布校核，观察不同管路段的制冷剂流速分布、管壁温度梯度，调整平行段的间距与弯折段的排布，避免出现局部流速过低导致的积液区，或者局部流速过高导致的阻力损失过大。仿真过程中还需要考虑自然对流条件下的空气流场分布，保证盘管下部的冷空气可以顺利向上流经所有换热管段，不会出现局部区域空气流动死区，导致部分管段换热效率无法发挥。
