等径斜交三通管路连接件结构设计

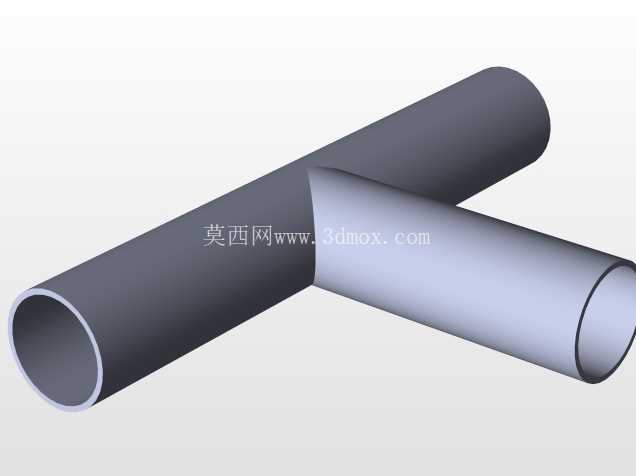

在民用给排水、暖通空调、化工流体输送、农田灌溉等诸多涉及管路布设的场景中，管路分支节点的连接件选型与结构设计，直接决定整套管路系统的密封可靠性、流体阻力表现以及长期运行的稳定性。这款等径斜交三通管，针对常规正三通在特定布管空间下转向角度受限、局部流阻偏大的痛点做了结构优化，能够在不额外增加转接接头的前提下，实现主管路与分支管路呈固定斜角的连通需求，减少管路布设过程中的接头堆叠问题，降低潜在泄漏点数量。

从实际工程应用的角度来看，这类斜交三通常出现在建筑同层排水的支管接入段、通风管道的斜向补风节点、小型灌溉系统的支路分流位置，部分低压气动输送回路中也会采用这类结构来避免物料在直角转角处出现沉积堵管的问题。不同于正三通的90度正交结构，这款三通的支管与主管采用斜向相贯的连接形式，相贯线区域做了平滑的圆弧过渡处理，建模过程中严格遵循等壁厚设计原则，主管与支管的管壁厚度保持一致，避免因壁厚差导致的注塑或挤出成型过程中出现缩痕、应力集中等缺陷，同时也能保证管路焊接或者粘接连接时，接口处的熔接或粘接层厚度均匀，连接强度一致。

在外形尺寸与安装边界的设计考量上，这款1英寸规格的三通，主管两端的接口尺寸完全匹配同规格的标准圆管，支管接口同样采用统一的1英寸通径设计，安装时无需对连接管端做额外的变径处理，可直接与标准管材通过粘接、热熔或者卡箍方式连接。建模阶段对相贯线处的内流道做了倒圆处理，尽可能降低流体流经分支节点时的局部涡流损失，相比直角三通，斜向的流道走向能够让流体分流时的流向变化更平缓，减少流体对管壁的冲刷，尤其适用于输送含少量固体颗粒的流体介质，降低管壁局部磨损速率。

设计过程中需要重点关注相贯区域的壁厚均匀性，由于斜交相贯的结构特殊性，若直接采用两个圆柱实体做布尔合并，很容易在相贯线的锐角侧出现壁厚偏薄的问题，建模时需要先绘制内外两层的相贯曲面，通过曲面加厚的方式保证整个管壁的厚度偏差控制在合理范围内，同时在接口端部预留标准的承插深度，匹配常规管材的插入安装要求，接口处的同轴度公差需要控制在管材适配的公差范围内，避免安装时出现管材无法插入或者间隙过大导致密封失效的问题。

从安装适配性来看，这款三通的整体外轮廓没有突出的冗余结构，布设时占用的安装空间相比正三通加弯头的组合方案更小，能够在狭窄的管井、设备内部管路腔室等空间受限的场景下完成管路分支连接，减少管路布设所需的弯头、直接头等配件数量，既降低了物料成本，也减少了管路的整体泄漏风险。对于结构设计从业者而言，这类斜交三通的建模核心在于相贯线的精准处理以及内流道的平滑过渡，需要兼顾成型工艺性与流体力学性能，不能仅追求外观的规整而忽略实际使用中的流阻与强度问题，管壁厚度的取值需要匹配对应的工作压力等级，低压给排水场景下的壁厚可适当取小值，若用于有一定压力的工业流体输送，则需要根据压力等级校核相贯区域的结构强度，必要时在相贯线外侧增加加强筋结构来提升承压能力。

在实际选型应用中，需要根据管路的输送介质、工作压力、安装空间角度来确认三通的斜交角度是否适配，这款固定角度的斜交三通适用于布管角度固定的标准化管路场景，能够有效减少现场配管的切割、调整工作量，提升管路安装的施工效率，同时标准化的接口尺寸也便于后期的管路维护与配件更换，无需定制特殊规格的转接件。建模时对所有的连接端面都做了微小的倒角处理，既可以去除成型后的锐边毛刺，避免安装过程中划伤操作人员或者密封件，也能够在管材插入时起到导向作用，提升安装的顺畅度。
