UPVC异径三通管路连接件结构设计

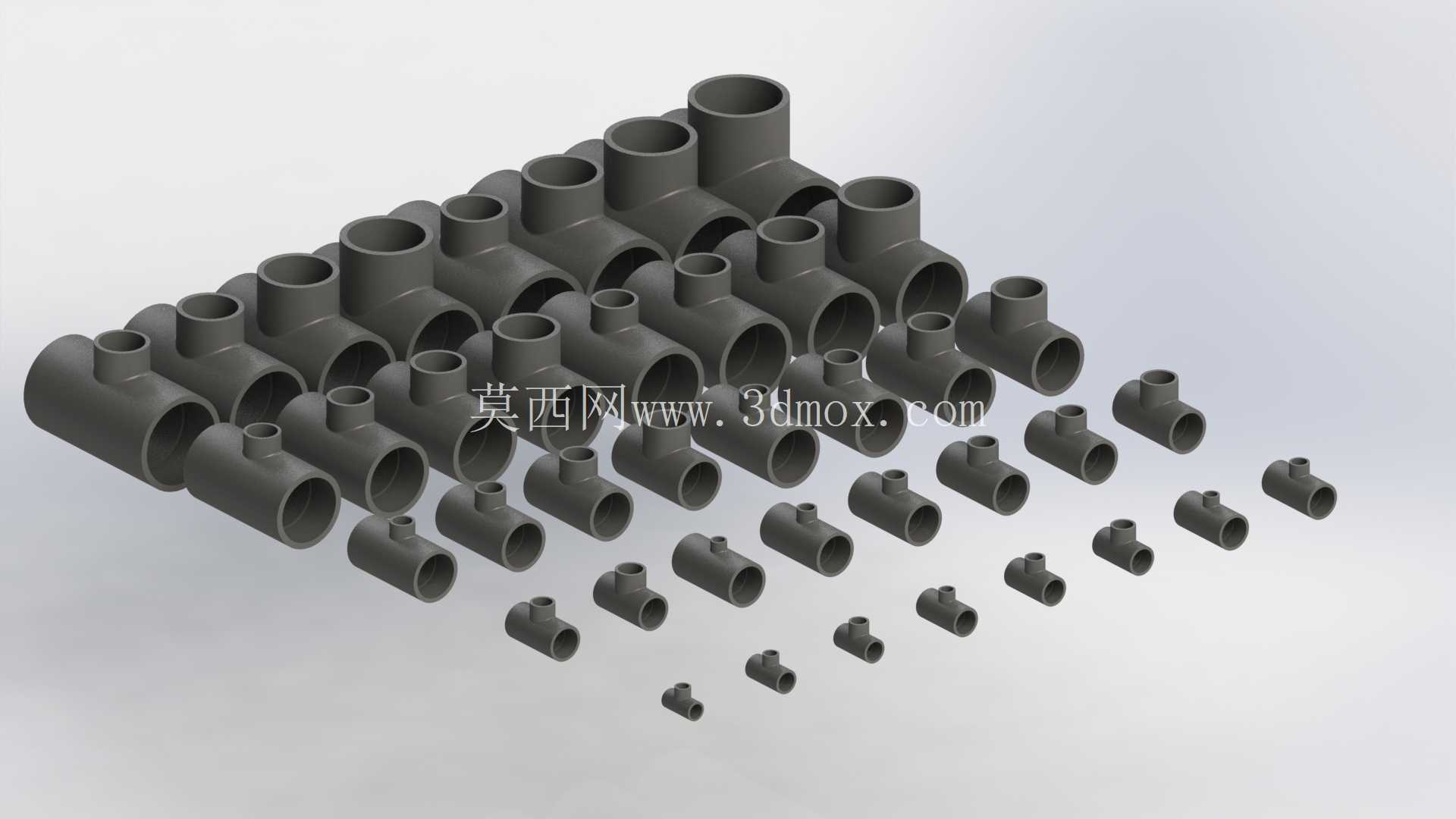

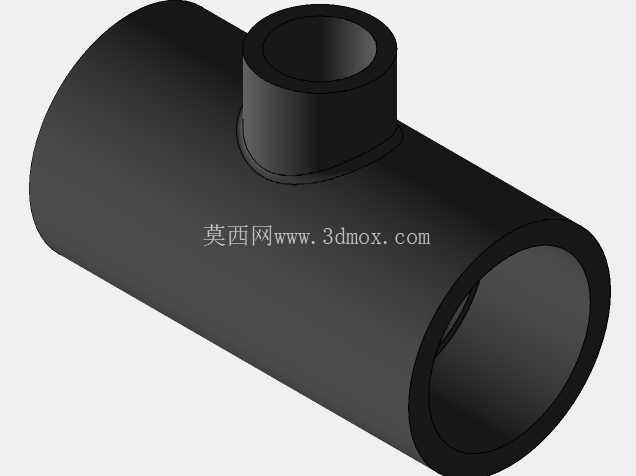

　　在民用给排水、化工流体输送、水处理管路布设等场景中，异径三通是实现主管路与支管路变径连通的核心配件，UPVC材质的异径三通凭借自重轻、耐腐蚀、流体阻力小的特性，在常温常压的流体输送系统中应用占比逐年提升。不同于等径三通的对称结构，异径三通需要兼顾不同通径管路的连接强度与流道平顺性，设计过程中首先要规避支管与主管连接位置的应力集中问题——UPVC材质的抗冲击性能弱于金属管件，若连接处过渡圆角设计不合理，管路承压时很容易在相贯线位置出现开裂渗漏。这款异径三通的主管为大通径直通结构，支管垂直于主管轴线布置，支管通径小于主管通径，整体采用一体注塑成型结构，没有额外拼接焊缝，从根源上减少了渗漏风险点。

　　从安装边界来看，主管两端的连接尺寸匹配对应规格UPVC管材的粘接或胶圈连接公差，支管端部尺寸匹配小规格管材的连接要求，安装时不需要额外制作变径接头，直接在管路布设位置完成三通与两端主管、侧向支管的连接即可，能够有效减少管路系统的配件数量，降低沿程阻力与安装工作量。流道设计上，主管内部保持完整的通径截面，没有因为支管接入出现过度缩径，支管与主管的相贯位置做了圆弧过渡处理，流体从主管流向支管时不会出现明显的涡流区，能够降低流体输送过程中的压力损失，同时减少杂质在连接位置的沉积，避免长期使用后出现管路堵塞的问题。

　　结构强度校核层面，支管与主管的连接位置做了局部加厚处理，加厚区域从支管根部向主管外壁平滑延伸，既不会因为局部壁厚突变导致注塑过程中出现缩痕、气孔等成型缺陷，也能提升支管承受侧向载荷的能力——实际管路安装过程中，支管位置经常会因为后续管路的重量、安装时的扭力出现额外载荷，局部加厚的结构可以避免支管在安装或使用过程中从根部断裂。从实际应用场景出发，这款管件可适配建筑给排水系统中主干管与分户支管的变径连接、小型水处理设备中不同通径管路的分流汇流、化工行业常温腐蚀性流体的管路布设，相比金属三通不需要做防腐处理，后期维护成本更低，安装过程也不需要焊接设备，仅通过专用粘接剂即可完成连接，施工效率更高。

　　设计过程中需要重点控制的尺寸参数包括主管两端的同轴度、支管轴线与主管轴线的垂直度、各连接端的内径与外径公差，若同轴度偏差过大，管路连接后会出现错位，强行安装会产生额外的装配应力，长期使用容易出现渗漏；若支管垂直度不足，会导致侧向管路安装方向出现偏差，影响后续管路的布设精度。此外，管件的端面平整度也是影响密封性能的关键指标，粘接连接时端面不平整会导致粘接剂涂布不均匀，胶圈连接时端面不平整会导致胶圈压缩量不一致，两种情况都会引发渗漏问题。这款异径三通的外形没有多余的凸起结构，安装后占用的管路空间更小，在管路密集布设的设备内部、管道井内施工时，不会因为外形冗余出现与其他管路、结构件的干涉问题。针对UPVC材质的温度敏感性，结构设计时也预留了一定的形变余量，管路内流体温度在常规使用范围内波动时，管件的形变不会导致连接位置出现松脱，能够适配多数常温流体输送场景的使用要求。
