LHA LG3型柱式机油视镜结构设计

在各类需要持续观测润滑油液位的工业设备润滑回路中，柱式长条形机油视镜是替代传统圆形小视窗的高实用性观测部件，这款LHA LG3结构的视镜，主要适配安装在设备箱体的垂直侧壁上，解决了传统单点视窗观测范围窄、高低液位判断误差大的问题。从实际使用场景来看，这类视镜多用于中小型内燃机、工业齿轮箱、液压站油箱、压缩机油腔的侧壁安装，操作人员无需打开油箱盖，站在设备旁就能直接通过透明视窗区域观察腔体内机油的实时液位高度，同时还能直观看到机油的色泽变化，辅助判断油液是否出现乳化、杂质超标等劣化情况，日常巡检时不用额外工具就能快速完成油位核查，大幅降低设备运维的检查成本。

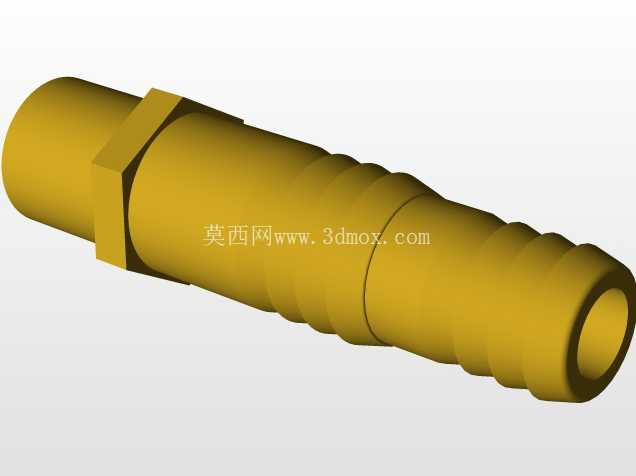

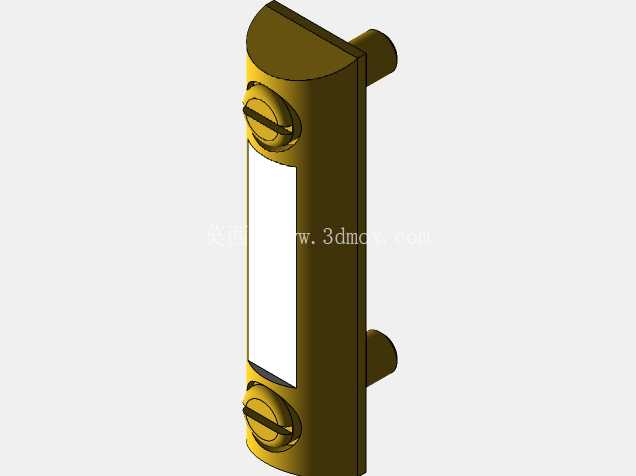

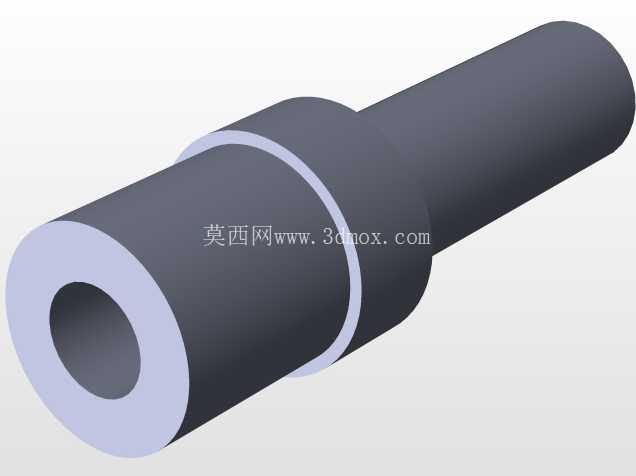

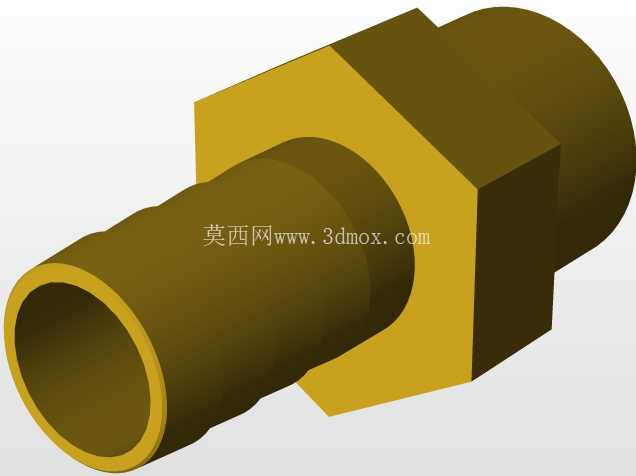

从结构设计逻辑来看，这款视镜采用长条形柱式主体，整体为半圆柱贴合安装面的结构，安装侧为平面，能够完全贴合设备箱体的预制安装平面，避免安装后出现贴合缝隙导致的渗油问题。主体上下两端各设置了一个旋钮式锁紧固定结构，安装时将视镜对准箱体上预先开好的对应安装孔位，两端的定位柱先插入孔位完成初步定位，再通过两端的锁紧旋钮完成密封压紧，不需要额外设计复杂的法兰连接结构，安装步骤简单，后期维护更换时也能快速拆装，不会因为单个视镜损坏造成长时间的设备停机。视镜的核心观测区域为长条形高透明耐油视窗，视窗的长度覆盖了设备润滑系统要求的最低安全油位到最高注油油位的全部区间，油位处于视窗范围内时都能清晰观测，不会出现传统小圆视窗要么看不到低油位、要么看不到高油位的观测盲区。

在安装边界的设计考量上，这款视镜的主体外径、两端定位柱的中心距都做了标准化适配，能够直接替换同规格的传统柱式油标，不需要对设备箱体的原有安装孔位进行二次加工。视镜主体的非安装侧为圆弧面，既减少了突出箱体部分的棱角，避免设备运输、安装过程中磕碰造成视窗损坏，也能减少外部灰尘、油污在视镜表面的积存，日常擦拭清洁时圆弧面没有清洁死角，能长期保持视窗的透明度。两端的锁紧结构做了内嵌式设计，旋钮的突出高度低于视镜主体的最大外轮廓，不会在安装后形成额外的突出干涉点，适配设备周边空间紧凑的安装场景，不会和周边的管路、线束、防护结构产生位置冲突。

从功能可靠性的设计细节来看，视镜的透明视窗和金属主体之间采用耐油密封结构，密封件选用耐机油、耐温变的材质，能够适应设备运行时的油温变化，不会因为长期接触机油出现密封件溶胀、硬化导致的渗漏问题。金属主体部分的材质做了防锈处理，能够适应车间内的潮湿、多油污环境，长期使用不会出现锈蚀剥落污染油液的问题。两端的定位柱除了安装定位作用外，还和箱体内部的腔室形成连通，让油液能够顺畅进入视镜的内部腔体，保证视镜内显示的油位和箱体内实际油位完全一致，不会因为气堵造成油位显示失真。在实际选型适配时，只需要确认设备箱体侧壁的安装孔中心距、安装平面的平整度满足安装要求，就可以直接选用这款视镜，不需要额外设计转接结构，能够大幅缩短设备润滑系统的设计周期，也能减少后期备件的储备种类，降低运维的备件管理成本。

不同于传统的管状油标，这款视镜的视窗做了防刮耐磨处理，日常擦拭清洁时不会轻易留下划痕，长期使用也能保持清晰的观测效果。视镜的上下两端锁紧结构操作力矩适中，不需要使用大扭矩工具就能完成密封锁紧，避免安装时力矩过大造成视窗开裂或者密封件过度压缩失效。在设备运行过程中，视镜的结构强度能够承受箱体内的正常工作压力，不会因为油压波动出现视窗爆裂、渗漏的问题，适配绝大多数常压润滑腔体的使用需求。
