五千加仑立式化工储料罐体结构设计

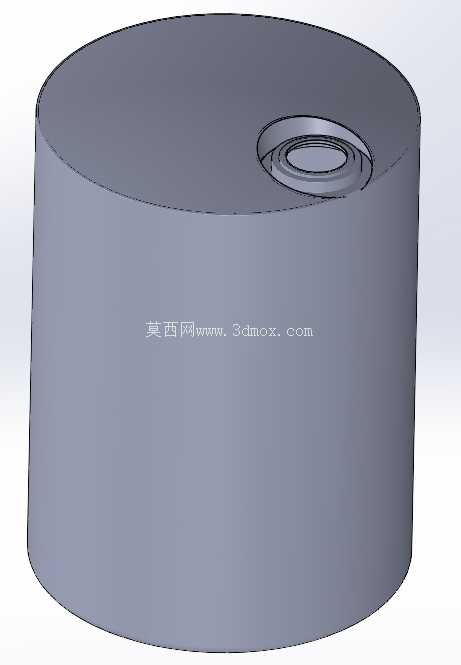

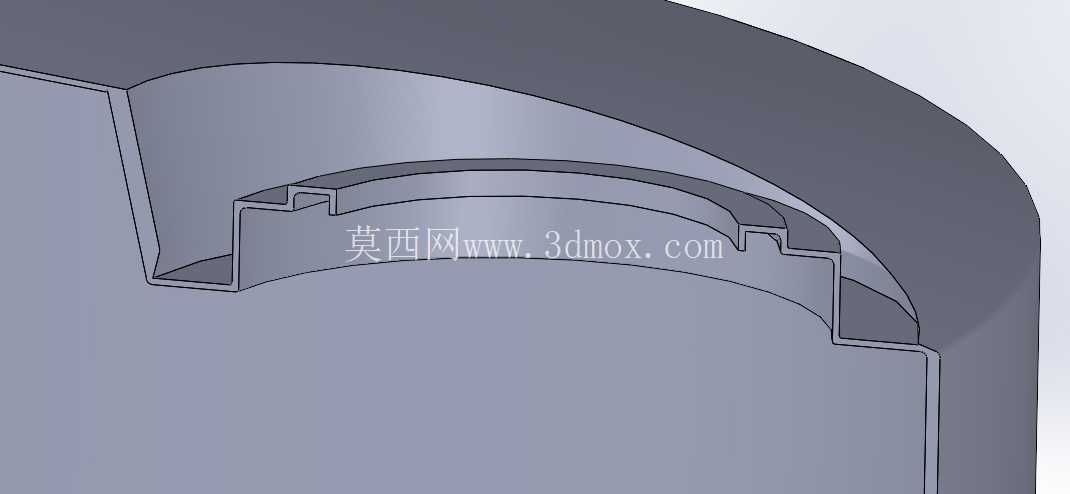

　　在化工原料仓储、精细化工生产配料、厂区中转储液环节，大容量立式储罐是衔接物料运输与生产工序的核心静设备，这类5000加仑规格的罐体，刚好适配中小批量化工溶剂、工业助剂的中长期存储需求，既不会因为容积过小导致频繁补料增加转运成本，也不会因容积过大造成厂区占地浪费、物料长期积压变质的问题。从结构设计逻辑来看，这类立式罐体采用直筒加平底端盖的主体构型，最大程度利用垂直空间减少地面占用，罐体顶部偏心设置的人孔与接管组合结构，是兼顾日常检修、物料加注、液位监测附件安装的核心布局——将开孔区域偏离罐体中心，一方面避免顶部中心位置应力集中带来的结构强度隐患，另一方面也给顶部操作平台留出足够的人员站立、附件拆装的操作空间，不会因为接管扎堆导致后期维护时工具施展不开。

　　做这类罐体三维建模的时候，首先要卡准容积边界：5000加仑的公称容积换算成立方单位后，要预留出3%到5%的气相空间，不能把直筒段高度算到刚好满容，不然实际进料时一旦温度升高物料膨胀，很容易出现溢罐或者超压的问题，直筒段的壁厚选取要结合存储介质的密度、罐体安装区域的风压雪压载荷来核算，常压存储工况下的壁厚不用刻意做厚，但顶部开孔位置的补强圈必须做足，不能因为是常压容器就忽略开孔处的应力削弱，很多现场罐体出现渗漏问题，往往都出在开孔补强没做到位的位置。从安装边界来看，这类立式储罐直接放置在硬化混凝土地基上即可，不需要做额外的裙座支撑，罐体底部要做一圈与地基预埋钢板匹配的固定耳板，安装时找正水平后焊接固定，避免大风天气或者进料时物料冲击导致罐体移位。顶部的接管法兰要匹配现场工艺管线的标准，法兰密封面的形式要根据存储介质的挥发性、腐蚀性来选，普通水溶性介质用突面法兰加橡胶垫片就能满足密封要求，如果是易挥发的有机溶剂，就要考虑用凹凸面法兰加聚四氟乙烯垫片，避免长期使用后密封失效出现物料挥发泄漏。

　　这里要特别注意，这类罐体的顶部曲面过渡区域如果建模时曲率处理不到位，不要直接导入流体模拟软件做流场分析，因为局部几何特征的偏差会导致网格划分出现畸变，算出来的进料冲击、液位波动结果完全不具备参考价值，做结构强度校核的时候，也要把罐体自重、满液时的物料静压力、顶部检修人员的活动载荷都加载进去，不能只算空罐的结构应力，不然实际投用后很容易出现底部筒体变形的问题。在实际生产场景里，这类储罐除了存储液态化工原料，也可以用来中转生产过程中的工艺废水、待回用的清洗溶剂，罐体外部可以根据需求加装保温层或者伴热带，用来存储有温度要求的物料，比如冬季容易结晶的化工助剂，就在筒体外部焊上保温钉，固定岩棉保温层后外包彩钢板，就能满足低温环境下的存储要求。

　　建模过程中，筒体的圆度公差要控制在合理范围内，不然卷板加工的时候会出现拼接错边，影响焊接质量，顶部人孔的盖板要做铰接结构，方便检修时开启，不用完全把人孔盖拆下来挪走，减少高空作业的风险，人孔的密封槽要和盖板上的密封圈位置精准对齐，不然关盖的时候很容易把密封圈挤偏，导致密封失效。很多设计新手做这类储罐建模的时候，容易忽略接管的伸出长度，要么伸出太短没法和外部管线配对法兰连接，要么伸出太长浪费管材还容易磕碰，一般接管伸出罐体顶部的长度控制在150毫米到200毫米之间就刚好，既能满足法兰螺栓的拆装空间，也不会留太长造成不必要的结构冗余。另外罐体底部要设置排污口，位置要比罐体底板的最低点稍低，方便检修的时候把罐内残留的物料、沉积的杂质完全排净，排污口的阀门要选用耐介质腐蚀的型号，避免长期使用后阀门锈死没法开关。从选型适配的角度来说，5000加仑的容量刚好匹配单批次15到20立方的物料周转需求，适合中小型化工生产车间、润滑油调配厂、水处理药剂生产企业的日常储料需求，相比卧式储罐，立式结构的物料残留更少，排污更彻底，日常巡检的时候也更容易观察顶部附件的运行状态，不用爬到罐体侧面去检查液位计或者阀门的情况。
