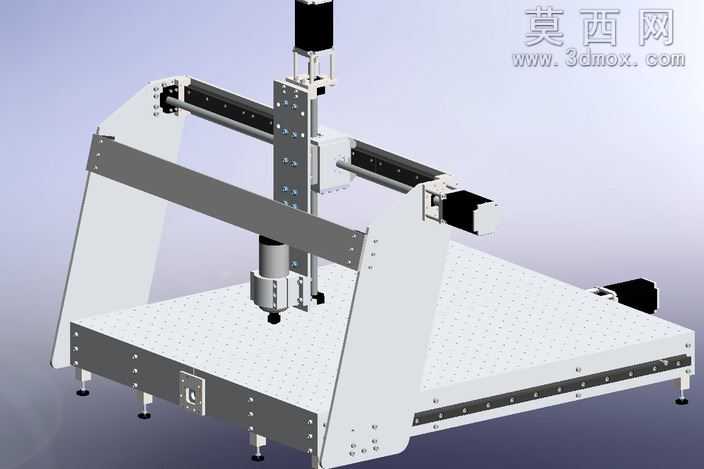

1200×1000×400规格龙门式数控雕刻机结构

本作品为数控雕刻机的原创三维建模设计，是设计者首次尝试搭建的数控加工类设备结构，整体加工行程覆盖1200毫米×1000毫米×400毫米的作业范围，可适配木材、铝材等常见加工材质的雕刻、铣削作业需求。建模过程中对设备各功能模块进行了完整的参数化搭建，首先完成了底座支撑结构的设计：采用加厚方管焊接框架作为设备承载基础，底部配置可调式支撑脚杯，可通过调节脚杯高度实现设备整体水平校准，避免加工过程中因台面倾斜导致的加工精度偏差；工作台面采用多孔式平台设计，密布的标准安装孔位可配合压块、夹具实现不同尺寸、不同形状加工工件的快速装夹固定，台面边缘做了加厚封边处理，提升长期承重下的结构稳定性。龙门架部分采用双侧立式支撑搭配横向横梁的经典龙门结构，两侧支撑板采用加厚板材加工，通过多组紧固螺栓与底座框架刚性连接，保证横梁运行过程中的结构刚性，减少高速移动时的结构震颤；横梁上搭载X轴传动组件，采用线性导轨搭配同步带传动的结构设计，X轴的传动布局做了差异化的优化调整，区别于常规雕刻机的传动排布，可在保证传动精度的同时提升移动顺畅度，适配长时间连续加工作业的负载需求。Z轴滑台通过连接板搭载在X轴移动滑块上，配置独立的传动导轨与驱动单元，可搭载主轴电机实现垂直方向的进给运动，主轴安装位做了标准化的夹装设计，可适配不同功率的风冷、水冷雕刻主轴，满足不同材质加工的转速、扭矩需求。各轴的驱动电机均采用标准安装位设计，预留了电机与传动组件的连接空间，走线位置做了隐藏式排布规划，避免设备运行过程中管线与运动部件发生干涉。建模过程中对各连接部位的螺栓、定位销等标准件都做了等比例还原，各运动部件的行程范围做了限位结构设计，可直观模拟设备各轴的运动极限位置，验证整体结构的运动干涉情况；材质渲染阶段对不同功能部件做了区分：结构框架采用哑光金属灰材质模拟钢材喷涂效果，导轨、传动部件采用亮面金属材质体现机加工零件的质感，工作台面采用磨砂白材质区分功能区域，整体渲染效果清晰展现设备的结构组成与装配关系，可作为同类中小型数控雕刻机设计、改装的结构参考方案，帮助设计者快速验证结构合理性，减少实物试制阶段的改造成本。
