数控机床配套自动棒材送料机构设计

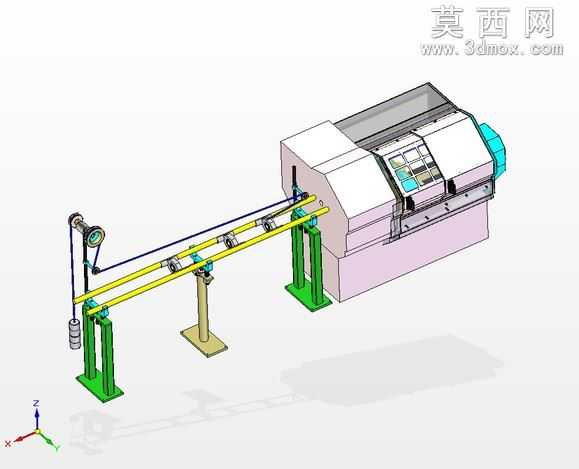

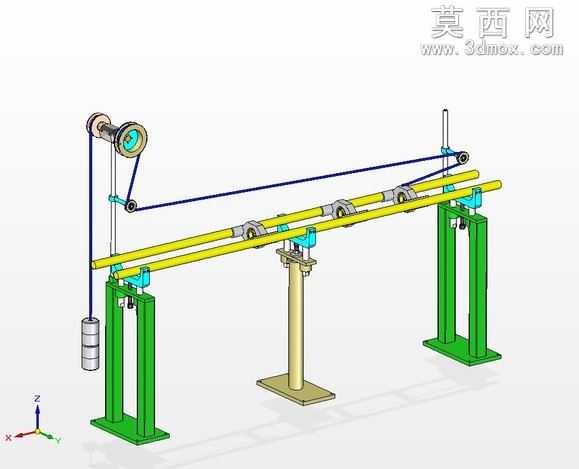

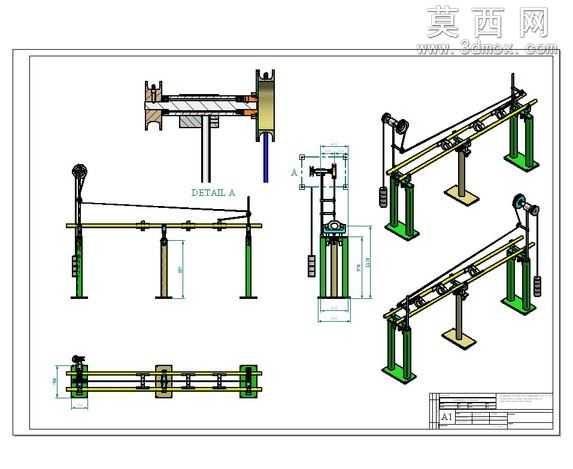

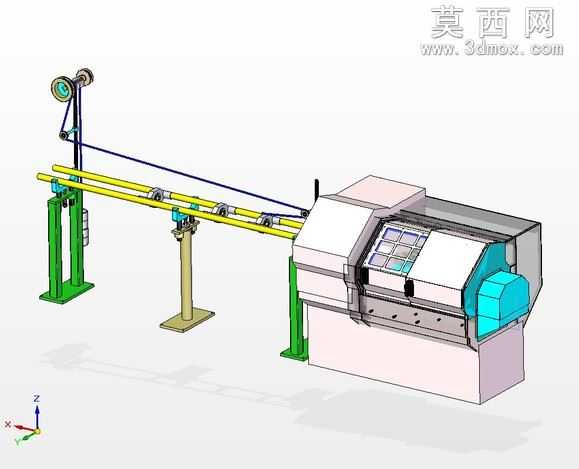

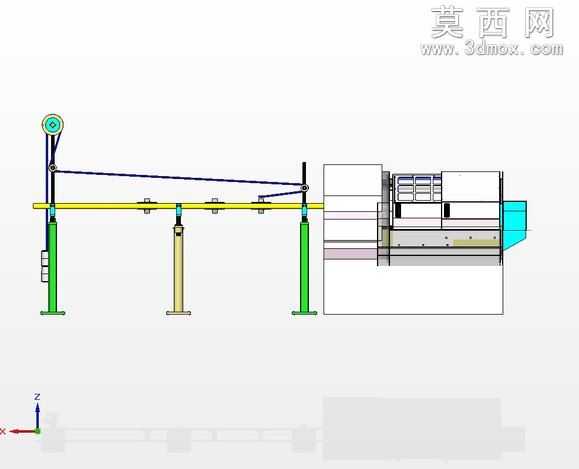

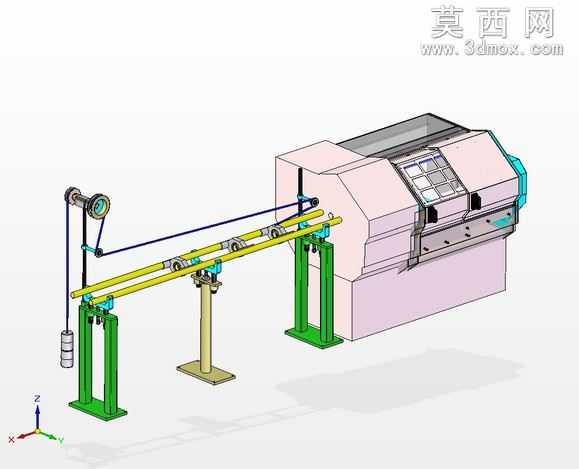

本模型为数控机床配套的自动棒材送料机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计公差配合规范，对每一处装配节点都做了干涉校验，确保各运动部件在行程范围内无碰撞、无卡滞。模型完整还原了送料机构的支撑立柱、横向送料导轨、棒料夹持组件、配重张紧结构、端部驱动单元等核心结构，不同功能部件采用差异化材质赋予：支撑底座与立柱采用铸铁材质模拟，呈现哑光深灰的金属质感，表面做了细微的铸造纹理处理；横向导轨采用镀铬钢材材质，带有轻微的金属反光效果，还原加工面的光洁质感；配重块采用铸铁配重材质，表面做了粗糙的氧化层质感；传动拉索采用钢丝材质，还原柔性件的张力形态；端部的缓冲组件采用橡胶与钢材复合材质，清晰区分不同功能件的视觉差异。设计思路围绕数控机床棒料连续加工的自动化需求展开，整体采用高架式跨床身布局，通过多组可调式支撑立柱适配不同规格的数控机床安装需求，横向导轨的长度可根据棒料加工长度做模块化拓展，夹持组件采用自适应定心结构，可兼容一定直径范围内的圆形棒材装夹，配重张紧结构用于平衡送料滑台的自重，降低驱动端的负载，提升送料过程的平稳性。模型中还包含了局部细节放大结构，对端部的棒料推送衔接机构做了精细化建模，清晰展示了送料末端与机床主轴进料口的对接结构，可直观呈现棒料从储料位到机床加工位的完整输送路径。整体建模逻辑遵循自上而下的装配设计原则，先确定整体安装基准与送料行程参数，再逐一拆分各功能部件的结构尺寸，确保各部件的装配关系符合实际机械装配工艺，所有活动部件的连接关系都做了符合机械原理的约束设置，可直观演示送料过程的运动轨迹，为该类送料装置的结构优化、生产制造提供直观的三维参考依据。
