管道对接用螺栓紧固法兰连接结构

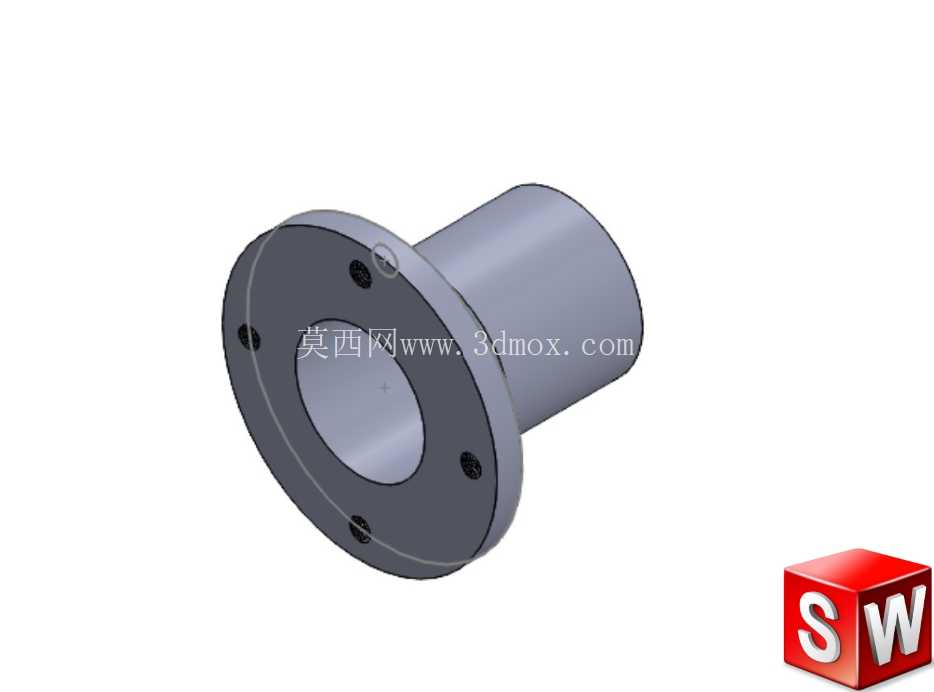

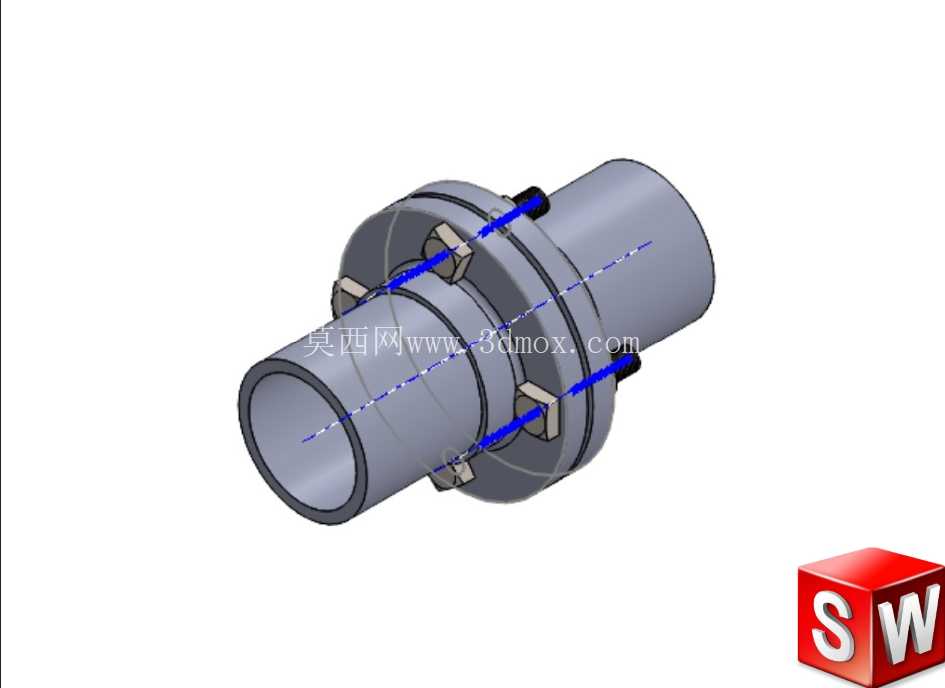

　　在工业管路布设场景中，这类法兰连接结构是实现两段同管径管道刚性对接的核心部件，常见于化工流体输送、市政给排水、暖通循环管路以及小型设备的液压油路连接场景，相比焊接式管道对接，法兰结构无需现场动火作业，后期管路拆解维护、阀件更换的操作效率更高，也能适配需要定期拆装检修的管路节点。从结构设计逻辑来看，这套法兰组件采用两片对称的带颈法兰盘配对使用，法兰盘与对接管道采用承插式配合结构，管道插入法兰颈段的内孔后，可通过角焊缝实现法兰与管道端部的固定，相比平焊法兰，带颈结构能大幅提升法兰根部的抗弯强度，适配管路存在轻微振动的使用场景。

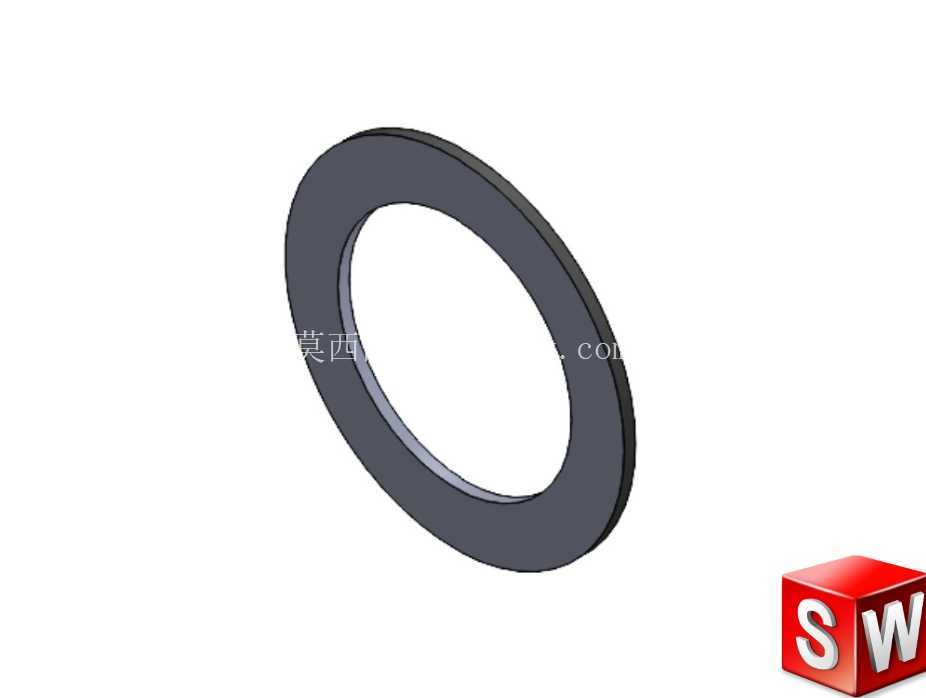

　　法兰盘的密封面采用突面设计，配对法兰之间可根据输送介质的特性加装橡胶垫片、聚四氟乙烯垫片或者金属缠绕垫片，依靠周向均匀布置的螺栓预紧力挤压垫片，填充密封面的微观不平度，实现管路接口的静密封，避免输送介质出现泄漏。周向布置的螺栓孔采用跨中分布设计，也就是螺栓孔的中心连线与法兰垂直、水平中心线呈等角度偏移，这种排布方式能让密封面的压紧力分布更均匀，避免出现局部压紧力不足导致的密封失效问题，螺栓选用六角头标准件，配套平垫与弹垫，弹垫可抵消管路运行中轻微振动带来的螺栓预紧力衰减，降低连接松动的风险。

　　从安装边界来看，法兰盘的外径尺寸需匹配对应公称压力下的标准法兰参数，螺栓孔的中心圆直径、螺栓孔数量与孔径都与同压力等级、同公称通径的标准法兰完全兼容，可直接与市面上的标准法兰、法兰式阀门实现互换安装，不需要额外加工适配。设计过程中，法兰颈的过渡段采用圆弧过渡结构，避免直角结构带来的应力集中问题，在管路承受内压或者外部弯矩时，应力可以沿圆弧面均匀分散，不会在法兰与管道的焊接位置出现应力断裂。实际选型使用时，需要根据管路的公称通径、设计压力、输送介质的腐蚀性匹配对应的法兰材质与密封垫片类型，普通给排水场景可选用普通碳钢材质搭配橡胶垫片，腐蚀性流体输送场景则需要选用不锈钢材质搭配耐蚀密封垫片。

　　这套结构的三维建模过程中，对法兰盘的密封面平面度、螺栓孔的位置度都做了参数化约束，修改公称通径、压力等级参数时，整个法兰组件的尺寸可实现联动更新，能快速适配不同管径的管路连接设计需求，在管路三维布线过程中，可直接调用该组件完成管路节点的装配，不需要重复绘制法兰、螺栓、垫片的细节结构，能大幅提升管路系统的三维设计效率。装配时需要注意对角交替拧紧螺栓，避免单侧螺栓预紧力过大导致法兰盘偏斜，造成密封面间隙不均引发泄漏，拧紧力矩需要匹配螺栓的强度等级与法兰的设计压力，避免力矩过大导致螺栓塑性变形或者法兰盘变形。
