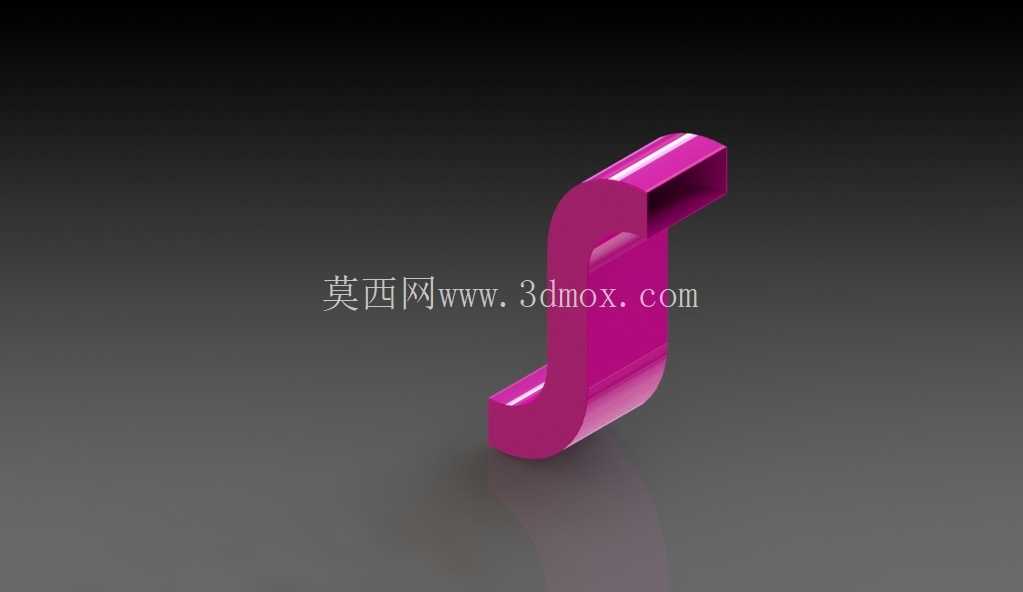

金属板矩形曲线包边钣金构件

做通风管路和声学喇叭结构设计的工程师，大概率都碰到过矩形截面转曲线过渡段的包边处理难题，这类构件看着只是简单的弯折钣金，实际要兼顾气流平顺性、结构连接强度、现场安装适配性多个维度，稍有偏差就会出现漏风、共振、安装错位的问题。

先从实际应用场景说，这类曲线包边构件，一端对接标准矩形截面的金属风管段，另一端顺着曲线轮廓过渡到圆形或者异形截面的喇叭扩口段，在商用通风系统、厂房除尘管路、舞台音响扩声结构、工业设备排风引风段里都有大量应用。很多新手做这类结构的时候，容易直接用直角弯折拼接，结果就是气流经过转角的时候形成紊流，风阻比平滑过渡结构高30%以上，带粉尘的排风场景里，直角位置还容易积灰，时间长了就堵塞管路，音响喇叭用这种直角拼接结构的话，还会在特定频段产生声染色，影响扩声的音质表现。

从功能特性上看，这个包边构件首先要解决的是不同截面段的平滑衔接问题，整个曲线段的曲率是连续变化的，没有突变的折角，金属板边缘做了全包边处理，一方面是避免钣金锐边划伤安装人员，另一方面是包边卷边之后，构件的边缘刚度能提升40%以上，薄钣金也不会出现边缘波浪变形，安装的时候对接法兰或者相邻管段的时候，密封面能保持平整，打胶或者加密封垫之后不会出现缝隙漏风的问题。另外这个包边结构本身就自带连接定位的止口，相邻管段插装的时候能直接卡到止口位置，不用额外做定位标记，现场安装效率能提升不少。

设计思路上，做这类构件首先要确定两端的截面尺寸，矩形端的尺寸要匹配对接的标准风管规格，曲线段的曲率半径不能小于板材最小弯曲半径，拿常用的0.8mm镀锌钢板来说，弯曲半径不能小于1.5倍板厚，不然弯折位置会出现应力集中，甚至开裂。很多人做展开的时候容易忽略板厚补偿，曲线段的折弯和折弯刀压的直线折弯不一样，曲线成型的时候板材内外层的拉伸压缩量是连续变化的，展开的时候要按中性层计算展开尺寸，不然做出来的构件两端截面尺寸会有偏差，对接的时候错边量超过2mm就会影响密封效果。另外包边的余量要留够，通常单侧边预留3.5倍板厚的包边余量，卷边的时候能把板材边缘完全包裹进去，不会出现毛边外露的情况。

外形尺寸和安装边界这块，矩形端的外轮廓尺寸要和对接风管的内轮廓尺寸保持0.5mm的间隙配合，插装深度控制在20mm到30mm之间，太浅了连接不牢固，太深了会占用管路内部的通流面积，影响气流通过。曲线段的总长度要根据过渡的截面差来定，截面差越大，曲线段的长度就要越长，避免曲率太大导致气流分离，通常过渡段的长度不小于两端截面当量直径差的1.5倍。安装的时候，这个构件的包边止口要顺着气流方向安装，也就是气流从矩形端进、从曲线扩口端出的时候，止口是在管段外侧，不会在管路内部形成台阶，避免积灰或者产生气流噪声。另外构件的安装固定点要布置在包边位置，因为包边位置刚度最高，打自攻螺丝或者做铆钉连接的时候，不会把钣金拉变形，固定点的间距控制在150mm左右，就能保证连接强度和密封性能。

实际生产的时候，这类曲线包边构件不能用普通的折弯机加工，通常是用辊压成型或者分段成型之后再焊接打磨，批量大的话会开简易的成型模具，小批量单件生产的时候，也可以用手工敲制配合橡胶锤成型，成型之后要检查整个曲线面的平整度，不能有明显的凹凸变形，不然不仅影响外观，还会改变内部的流道形状，影响通风或者声学性能。包边位置要压实，不能有虚边、开口的情况，不然使用过程中气流冲击会产生异响，时间长了包边还会开裂脱落。
