Flojet T5001流体输送隔膜泵结构设计

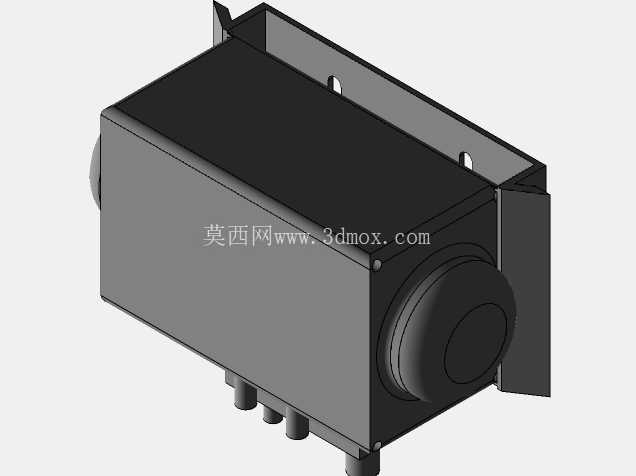

　　这款流体输送泵的三维结构还原，完全围绕商用饮品制备、小型流体增压场景的实际安装需求搭建，建模过程中优先梳理了现场安装的边界约束：设备采用壁挂式安装逻辑，背部一体冲压的安装支架预留两个腰型固定孔，孔位间距适配常规饮品设备机柜的标准安装梁间距，腰型孔的设计预留了±3mm的安装调整余量，可抵消机柜钣金加工的公差累积，避免现场安装时出现孔位错位无法固定的问题。泵体主体采用方正的盒式外壳结构，外壳边角做了R3的圆角过渡，既避免钣金加工时的锐边割伤风险，也能在紧凑的机柜内部预留出接线、管路连接的操作空间，不会因为直角棱边与相邻管线产生硬摩擦磨损管路外壁。

　　从功能结构来看，泵体底部预留三个等间距的流体接口，接口采用标准外螺纹快插适配结构，可分别对应进水、糖浆输入、二氧化碳进气的管路连接，接口中心距严格匹配商用饮品机内部管路的排布间距，无需额外增加转接弯头即可完成管路对接，能有效减少管路接头数量，降低流体泄漏的风险点。泵体两端的圆形端盖采用卡扣加密封圈的密封结构，端盖与主体外壳的配合面做了0.8mm的密封槽设计，可嵌入丁腈橡胶密封圈，在泵腔内部产生0.3-0.8MPa工作压力时，能保证密封面无渗漏，满足碳酸饮品制备过程中带气流体的输送压力要求。

　　建模过程中特意还原了泵体内部的流道走向逻辑：进水端流道采用渐扩式结构，可降低流体进入泵腔时的紊流噪音，糖浆输送流道做了窄径限流设计，能精准控制糖浆的输出流量，保证饮品配比的一致性，二氧化碳进气端设置了单向阀的安装位，可避免输送过程中流体倒灌进气源管路。从安装适配性来看，泵体整体的外轮廓尺寸控制在紧凑范围内，横向长度、纵向高度、厚度的比例适配19英寸标准机柜的内部安装空间，安装后不会突出机柜安装梁平面，可兼容机柜前门的正常闭合，外壳表面采用哑光喷塑处理，既具备一定的防泼溅能力，也能在潮湿的饮品操作环境下避免外壳锈蚀。

　　结构设计上充分考虑了日常维护的便利性，端盖的卡扣结构无需专用工具即可徒手拆卸，方便后期清理泵腔内部残留的糖浆结垢，底部的流体接口采用平齐端面设计，更换管路时无需挪动泵体整体位置，仅需在接口位置操作即可完成管路拆装。在流体适配性上，这款泵的过流部件全部采用食品级兼容的结构设计，流道内部无卫生死角，不会残留流体介质滋生细菌，可满足饮用水、成品糖浆、含二氧化碳碳酸流体的输送要求，除了商用饮品机场景外，也可适配小型自助售饮设备、移动式饮品售卖车的流体输送单元，安装支架的结构也支持水平台面安装，仅需在支架底部增加橡胶减震垫即可抵消泵工作时的轻微振动，避免振动传递到安装台面产生共振噪音。建模时对所有配合面的公差都做了对应标注，比如外壳与端盖的配合公差采用H7/h6的间隙配合，既保证装配时的顺畅度，也能避免配合间隙过大导致密封圈压缩量不足出现泄漏，安装支架与泵体主体的连接采用内嵌式螺丝固定，螺丝头完全沉于支架表面，不会在安装时与机柜安装面产生干涉，整体结构没有多余的突出部件，在紧凑的设备内部排布时，可与相邻的电磁阀、管路、控制板保持足够的安全间隙，避免运行过程中产生部件干涉。
