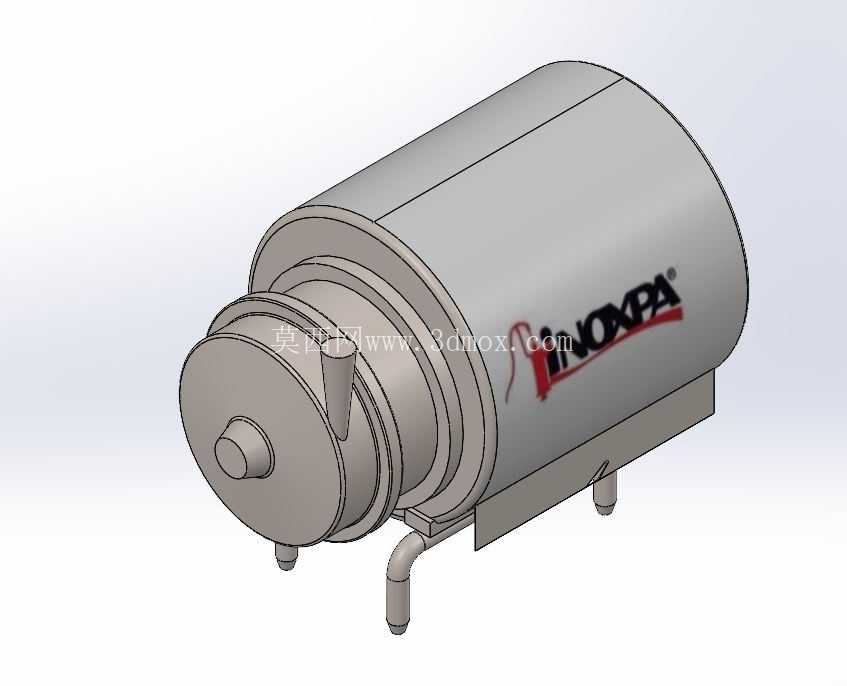

卫生级CIP回程输送泵三维结构

　　在食品饮料、生物医药加工的在位清洗系统管路中，这类CIP回流泵是清洗回路的核心动力部件，主要负责将清洗罐体流出的清洗液，包括酸碱清洗液、热水、纯化水等介质，从清洗工位增压输送回清洗液储罐，完成整个清洗回路的介质循环，保障CIP系统无需拆卸设备即可完成罐体、管路、阀门内壁的冲洗作业，避免生产批次间的交叉污染。从结构设计来看，这款泵采用卧式单级离心泵结构，过流部分全部采用卫生级抛光处理，泵腔内部无卫生死角，所有与介质接触的转角位置都做了圆弧过渡处理，避免清洗液残留滋生微生物，符合食品医药行业的卫生级设计规范。

　　泵体与电机采用直联式安装结构，省去了联轴器传动环节，整体结构紧凑，减少了传动损耗，同时降低了设备安装时的对中难度，日常维护时拆卸泵体叶轮部分不需要挪动电机位置，可快速完成密封件更换、叶轮检查等维保操作。设计时首先考虑的是CIP工况的特殊需求，这类泵在工作时经常会面临气液混合输送的场景，因为清洗过程中管路内会混入大量空气，普通离心泵在气液混输时很容易出现气缚、流量骤降的问题，所以这款泵的叶轮采用开式或半开式结构设计，流道更宽，允许输送含有少量微小固体颗粒、气液混合的清洗介质，不会出现流道堵塞的情况，同时叶轮做了动平衡校正，运行时振动值控制在较低水平，适合长时间连续循环作业。

　　从安装边界来看，泵的底部设置了三个支脚安装位，支脚位置预留了螺栓安装孔，安装时需要保证泵轴处于水平状态，进出口管路需要做独立支撑，避免管路重量直接压在泵体法兰上造成泵腔变形、密封件偏磨。进出口采用卫生级快装接口设计，和现场卫生级管路的卡箍连接方式匹配，不需要额外焊接转换接头，减少了管路安装的工作量，同时避免焊接带来的内壁不平整、焊渣残留等卫生隐患。泵的轴封采用卫生级机械密封，密封接触面采用硬质合金对碳化硅材质，耐酸碱腐蚀，同时密封结构无外露弹簧，不会出现弹簧积料、滋生细菌的问题，适合CIP系统频繁切换酸碱介质、温度交变的工况。

　　在实际选型匹配时，需要结合CIP回路的管路总长度、罐体高度、管路沿程阻力来确定泵的扬程和流量参数，这款泵的结构设计覆盖了常规中小产能生产线的CIP回流需求，进出口的中心高、支脚安装孔距都符合行业通用的安装尺寸，替换同参数旧设备时不需要重新改动管路和安装基础，降低产线改造的工作量。建模过程中对泵体的壁厚、叶轮的叶片弧度、泵壳的流道线型都做了1:1还原，包括电机外壳的散热筋、接线盒位置、底部支脚的加强筋结构都完整复刻，可直接用于产线CIP系统的布局设计、管路干涉检查、安装空间校核，也可作为卫生级流体设备设计的参考样例，帮助设计人员快速掌握卫生级离心泵的结构要点、安装尺寸要求，避免在设计过程中出现卫生死角、安装空间不足、管路对接错位等常见问题。
