双弯头管道流体流动仿真分析模型

在化工流体输送、市政给排水、暖通空调管路、工业冷却循环系统的设计环节中，带弯头的管路是极为常见的结构形式，流体在流经弯头位置时会因流向突变产生局部阻力，进而引发压力损失、流速分布不均甚至局部涡流的问题，这些问题直接影响整个管路系统的输送效率、运行能耗与长期使用稳定性，很多现场管路运行中出现的振动、局部冲蚀、泵组负载异常等问题，追根溯源都和弯头段的流场特性未做精准校核有关。这套双弯头管路的流体仿真模型，就是针对工程现场最常见的连续两次90度转向的管路结构搭建，还原了常温清水在管内流动的真实状态，可直接输出管内的温度分布云图、压力梯度变化、全流道速度流量数据，为管路的结构优化、阻力计算、泵阀选型提供量化的数据支撑。

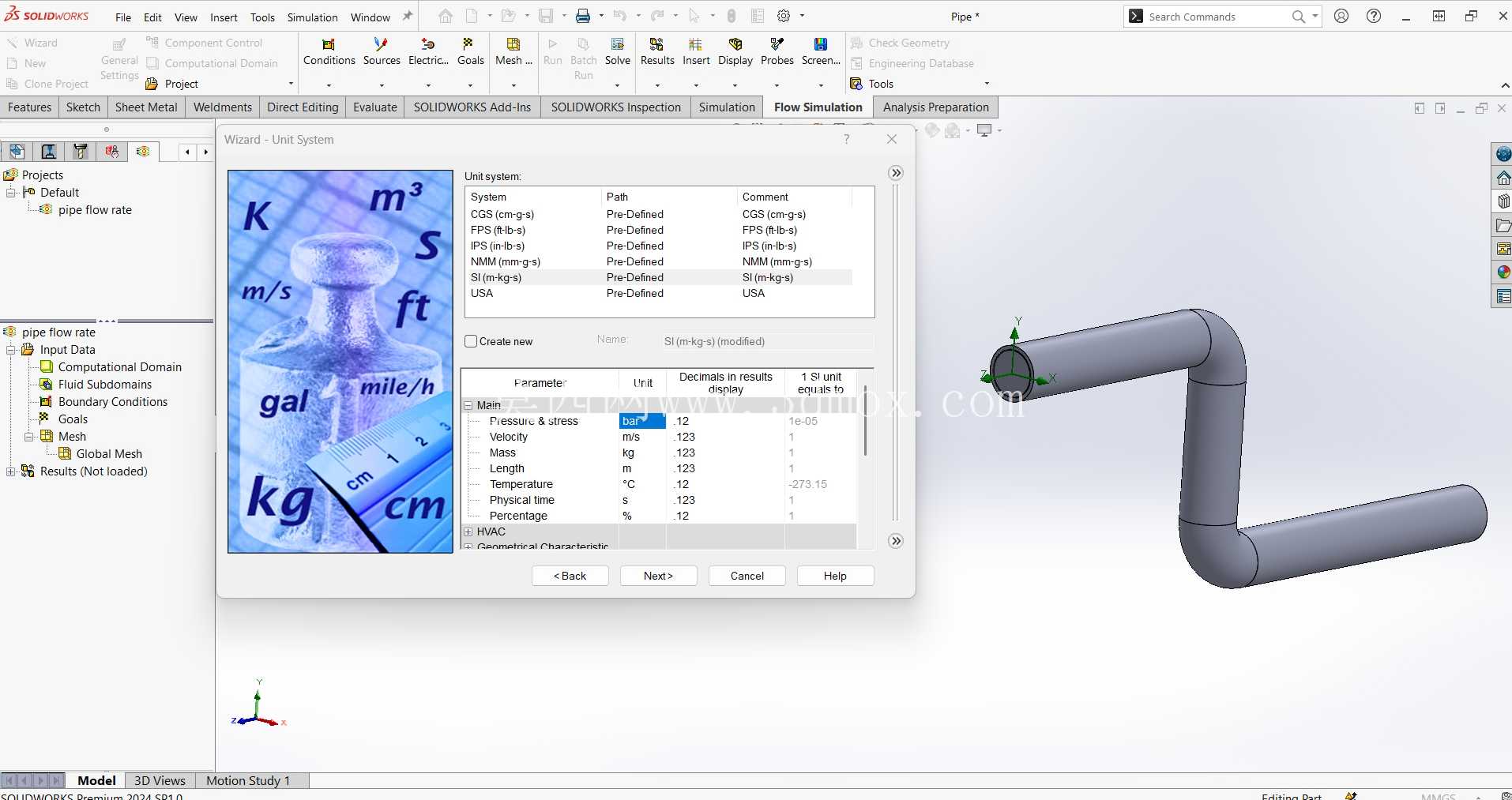

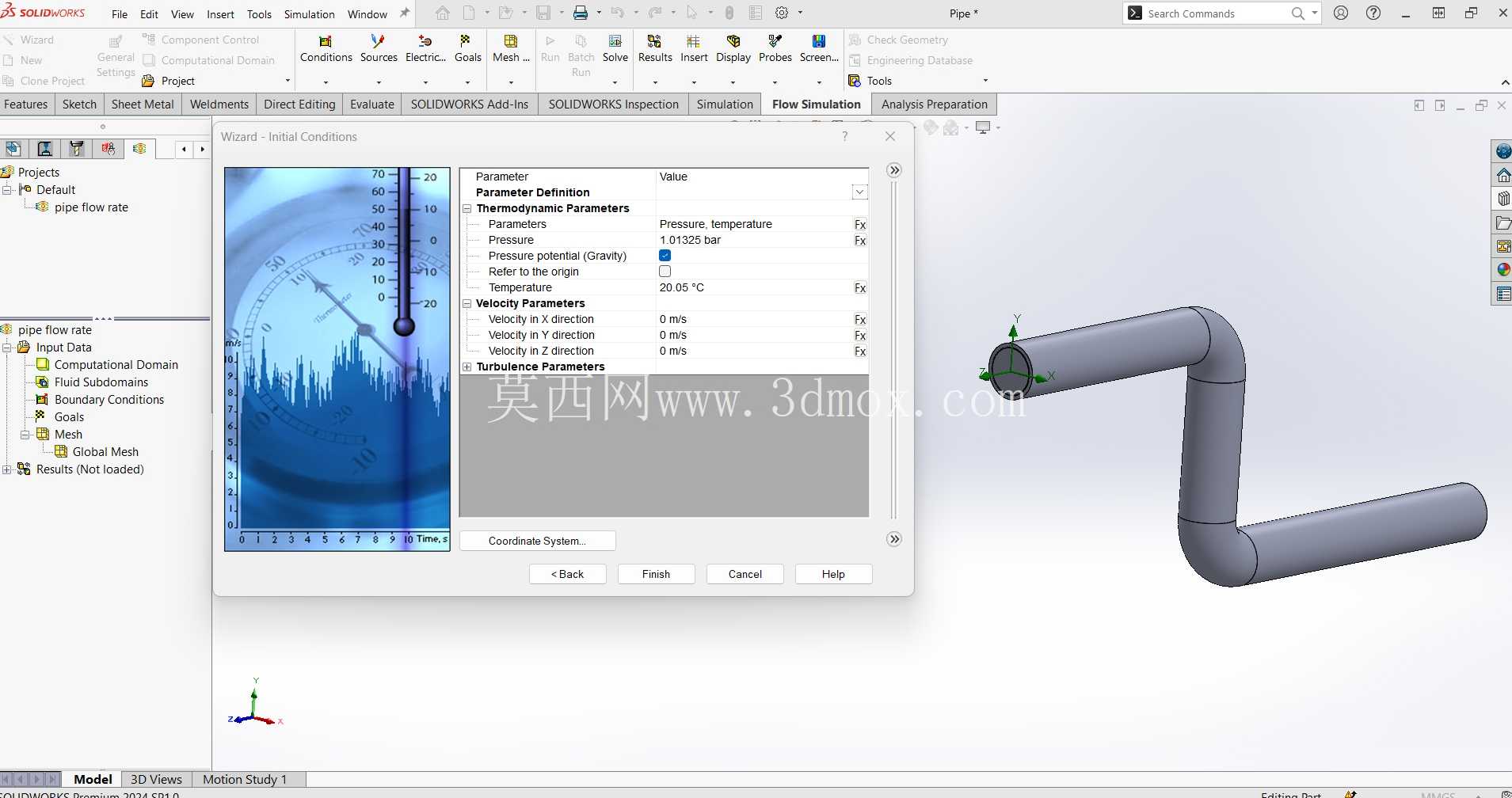

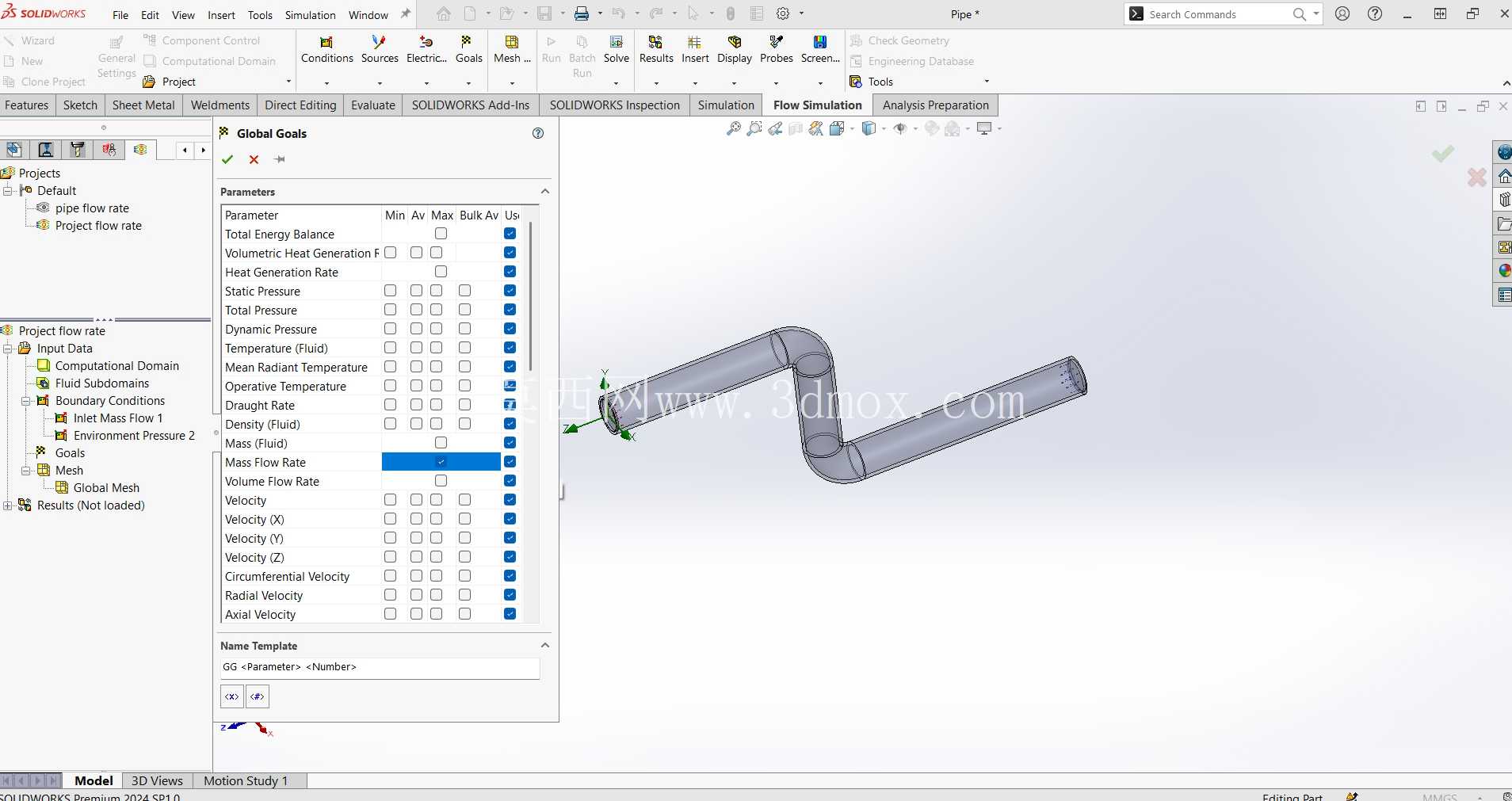

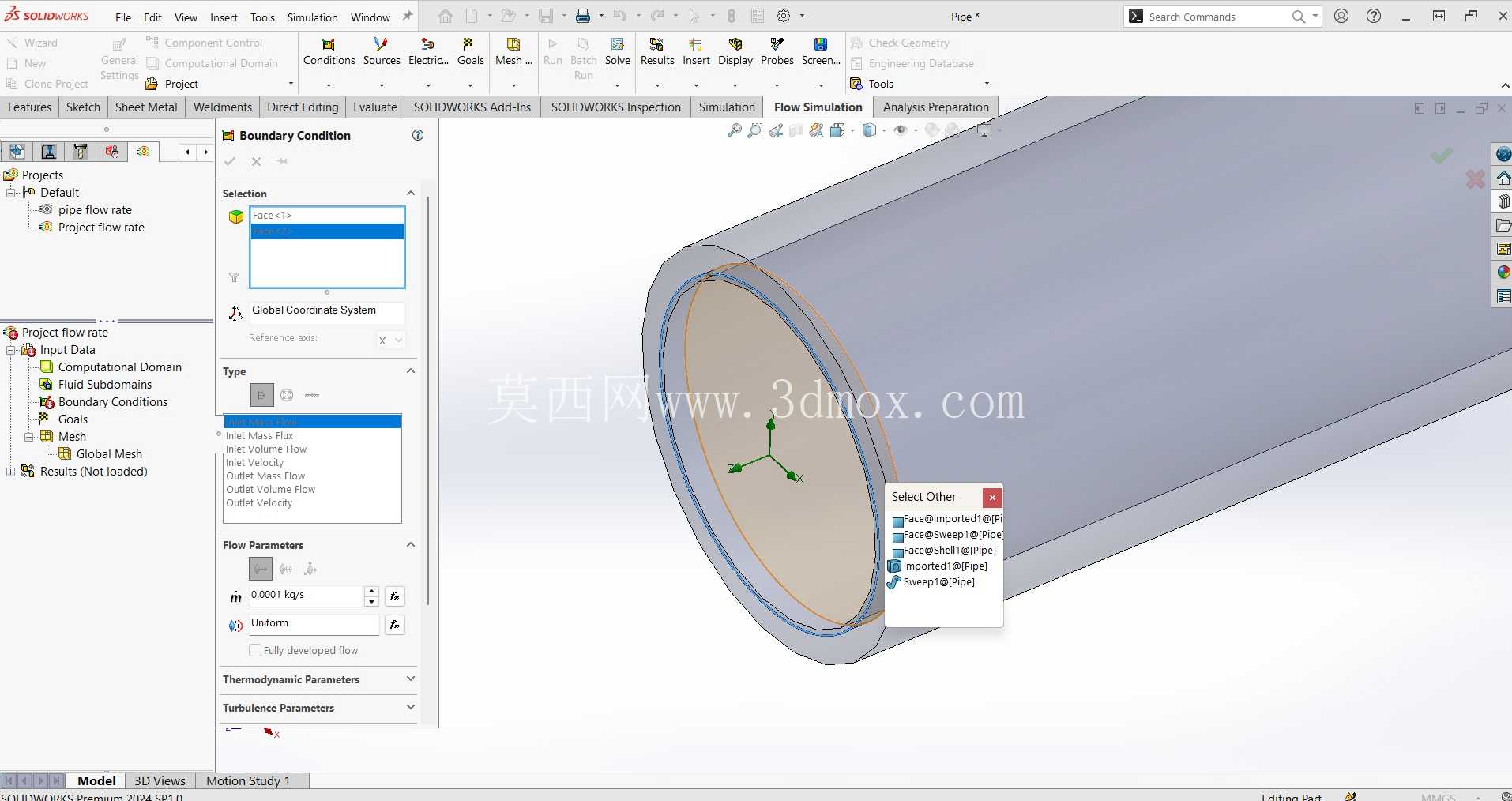

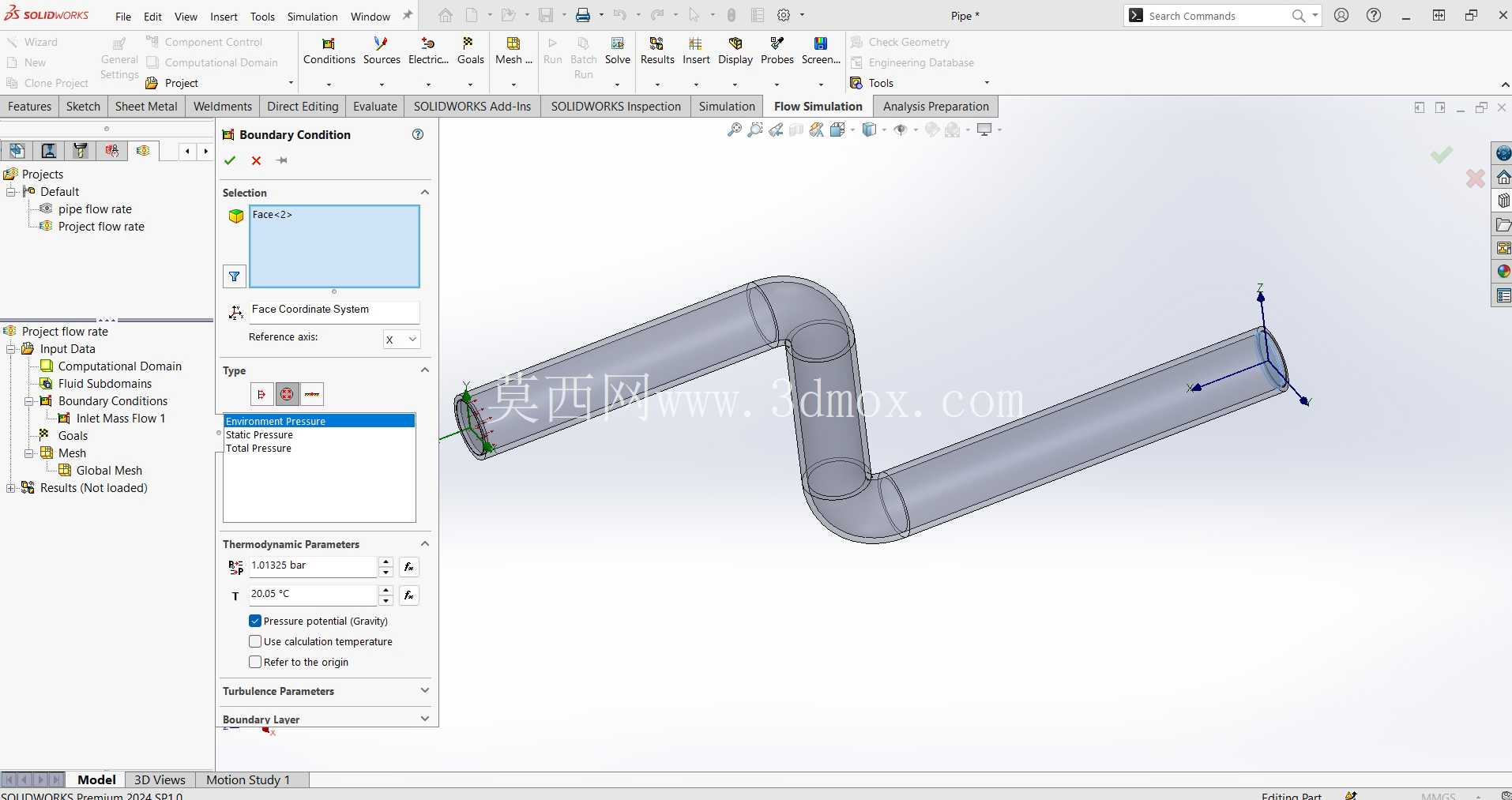

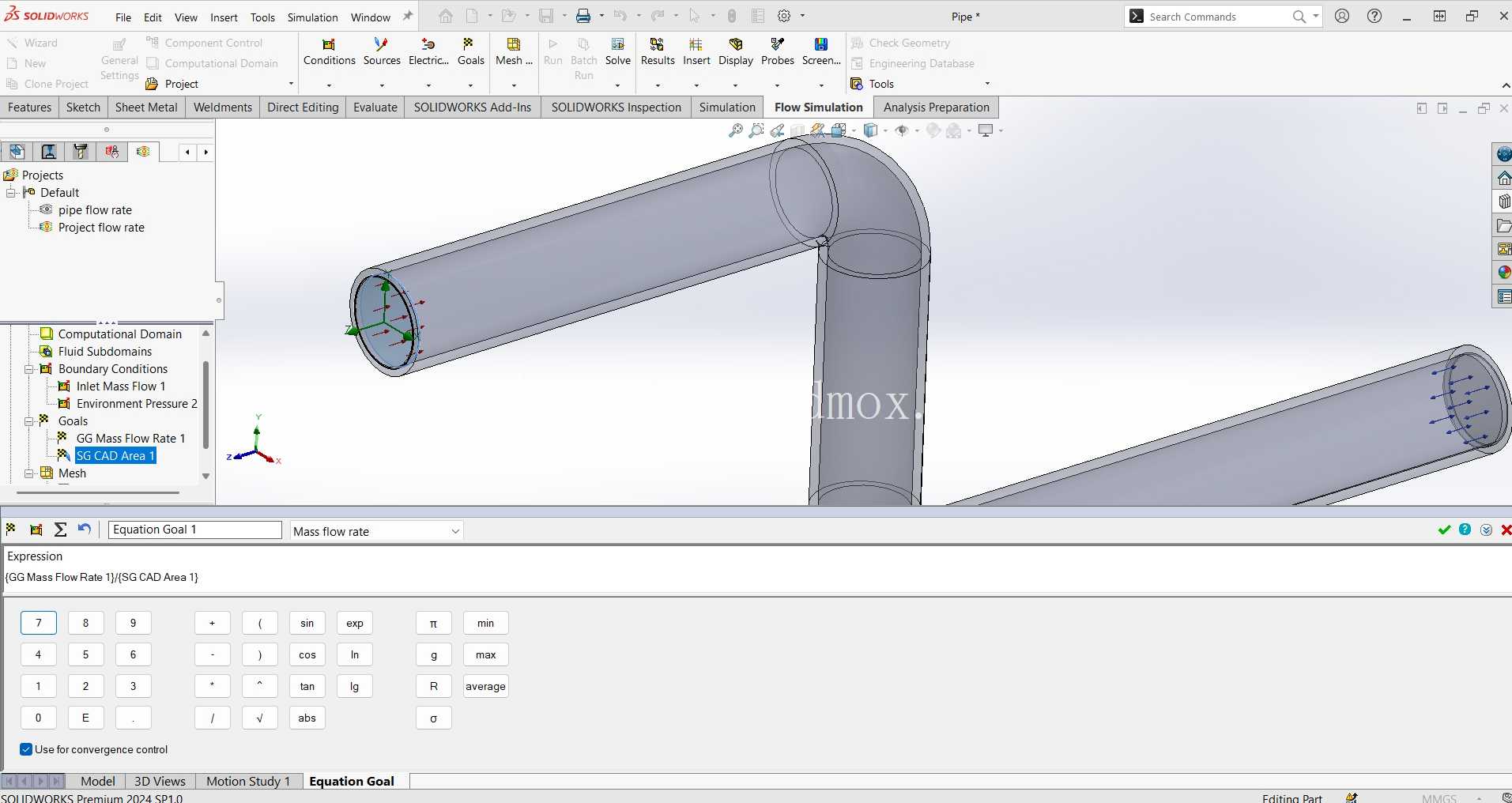

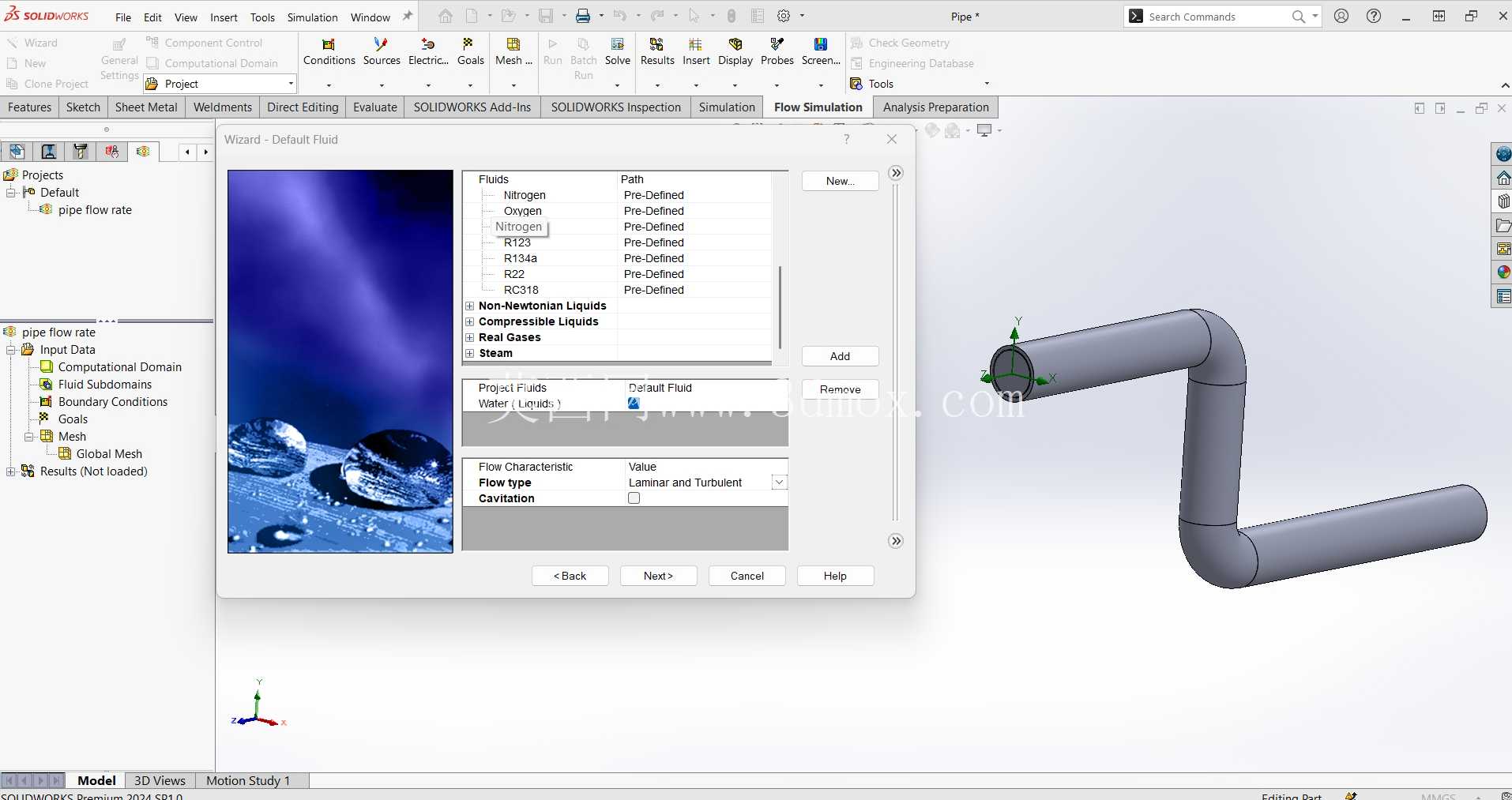

从设计思路来看，模型搭建阶段首先还原了管路的实体流道结构，两段直管段通过两个90度弯头依次连接形成Z型走向，建模时严格保留了弯头的圆弧过渡特征，没有做简化的直角处理，避免因几何结构失真导致仿真结果出现偏差——毕竟工程实际中弯头的曲率半径直接决定局部阻力系数的大小，若建模时随意简化曲率，最终算出的压力损失数据会和实际运行值出现15%以上的偏差，完全失去工程参考价值。流场域提取时完全贴合管路内壁轮廓，保证流体计算域和实际过流断面完全一致，边界条件设置贴合工程实际工况，入口给定常温来流的流速参数，出口设置自由出流边界，管壁采用无滑移壁面条件，能够真实复现流体从进入第一段直管、经过第一个弯头转向、流经中间连接直管、经过第二个弯头再次转向、最终从出口段流出的完整流动过程。

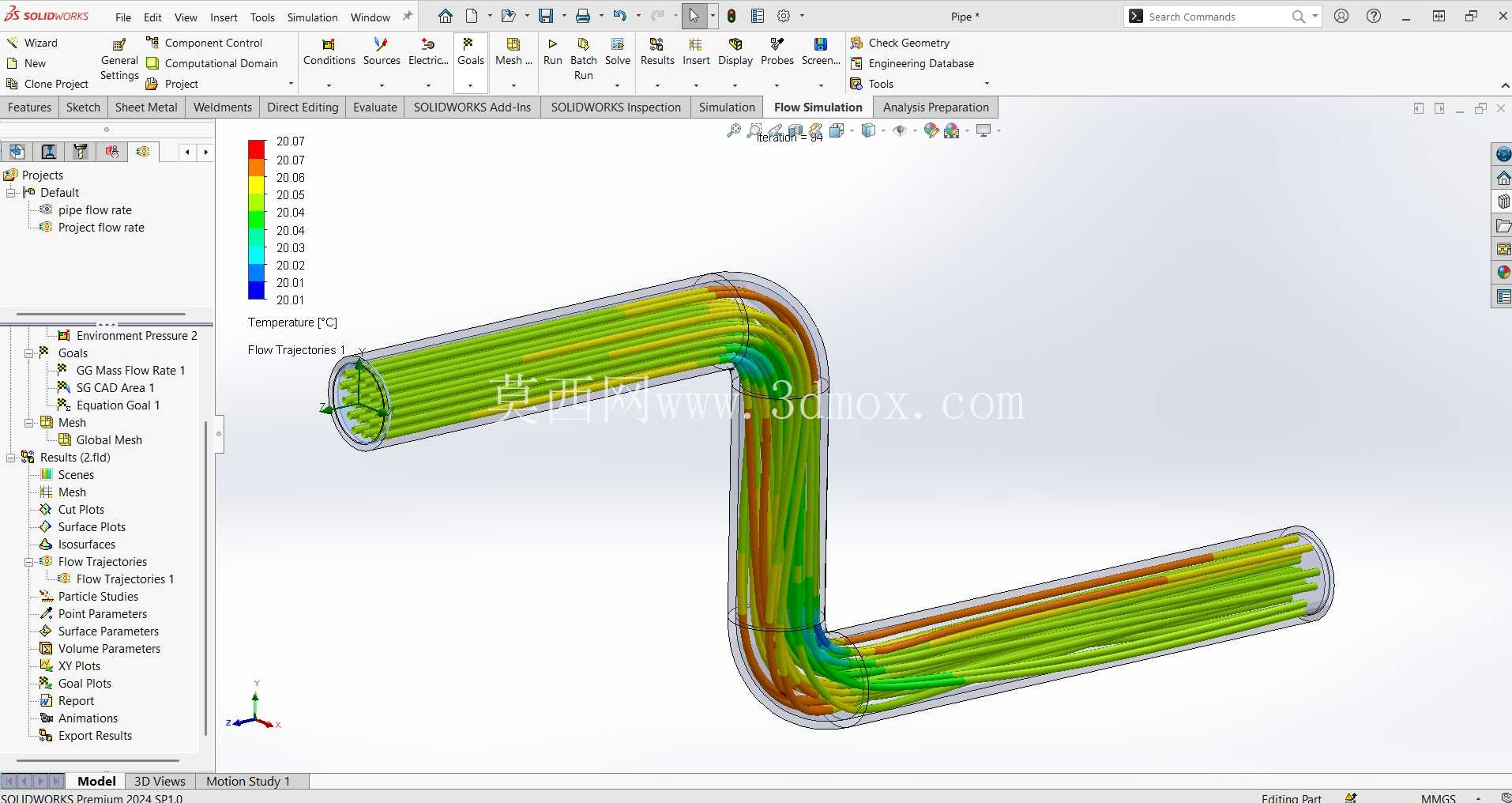

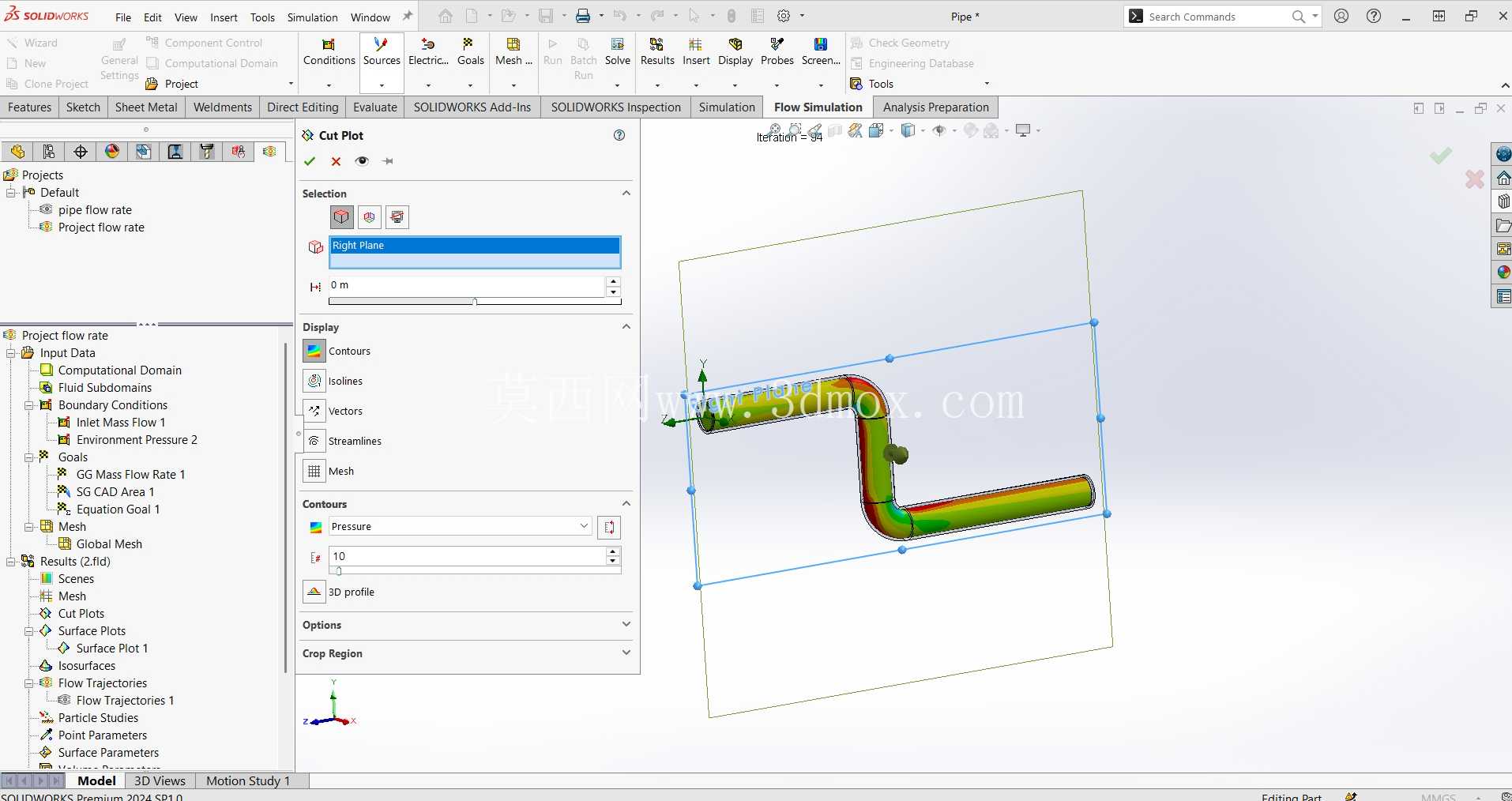

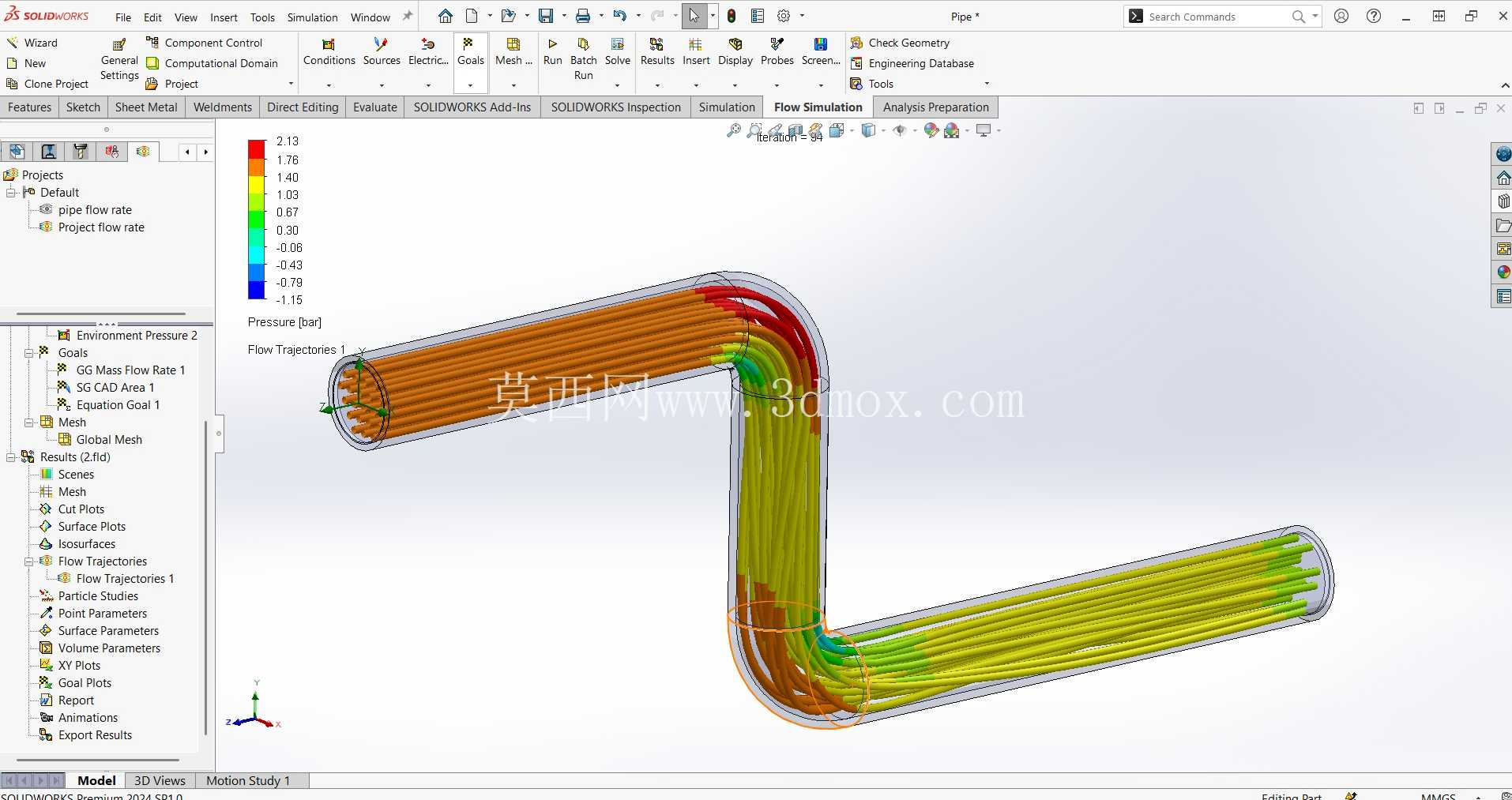

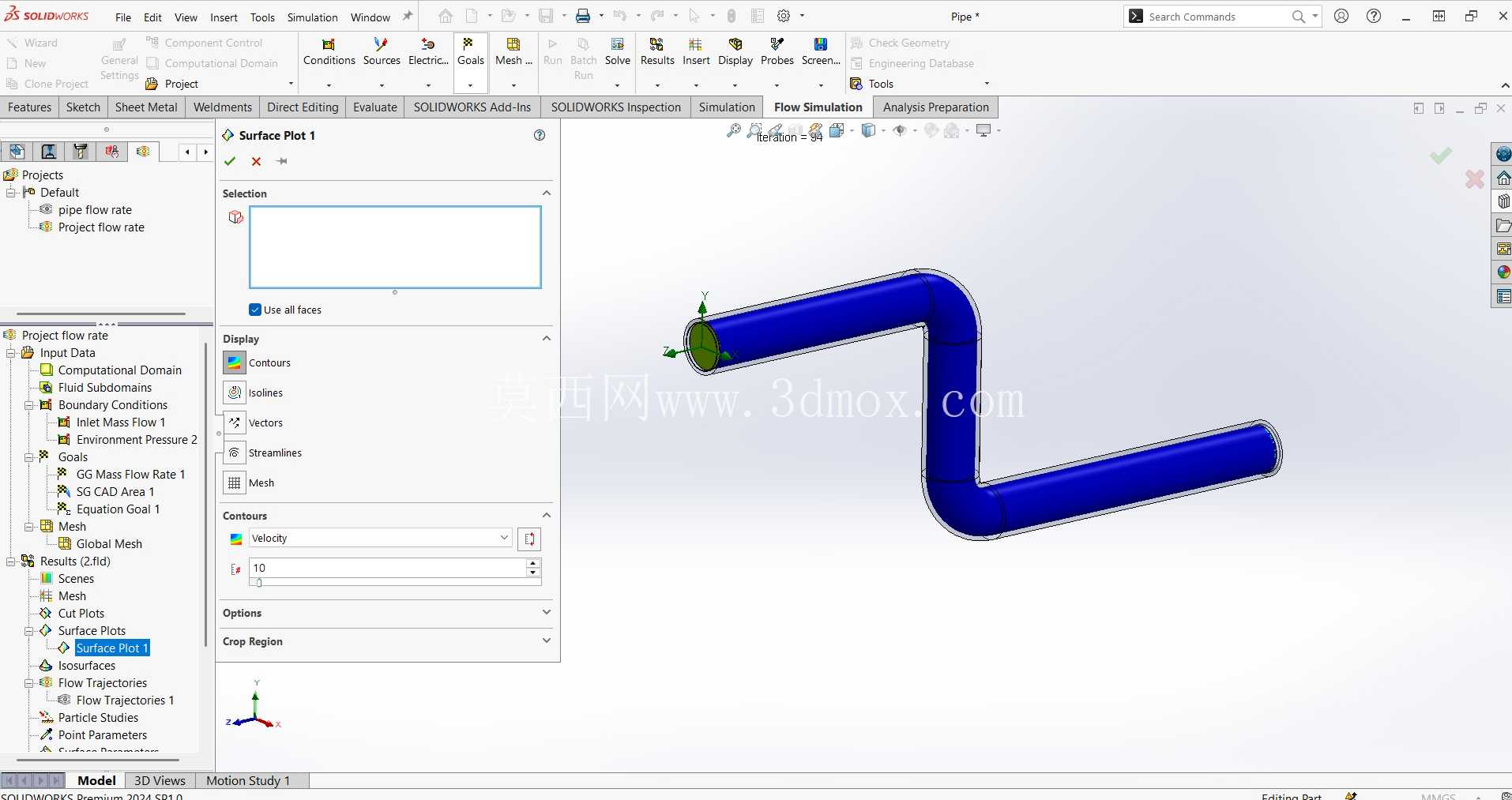

从功能特性上看，这套仿真模型可输出三类核心工程数据：其一是全流道的温度分布结果，能够直观呈现流体在流动过程中因局部阻力产生的能量耗散带来的温度细微变化，尤其是弯头外侧因流体冲击、内侧因涡流滞止产生的温度差，可用于评估管路保温层的设计合理性，避免局部温变引发的结露、材料热应力问题；其二是压力分布数据，可精准读取沿程各位置的压力值，计算两个弯头位置的局部阻力损失与直管段的沿程阻力损失，为管路系统的泵扬程选型、压力测点布置提供依据，同时也能识别出管内的局部低压区，预判是否存在气蚀风险；其三是速度流量结果，可清晰呈现弯头位置的流速偏移现象——流体在流经弯头时会因离心力作用向弯头外侧偏移，形成外侧流速高、内侧流速低的分布特征，甚至在弯头内侧形成局部涡流区，这些结果可用于指导管路内壁的防冲蚀设计，比如在流速偏高的弯头外侧增加耐磨衬层，在涡流区设置导流结构优化流态。

关于安装边界与尺寸适配，模型中直管段的长度设置满足流体力学仿真的入口段长度要求，入口前直管段长度大于10倍管径，保证来流在进入弯头前已经达到充分发展的湍流状态，避免入口效应影响仿真结果的准确性；两个弯头之间的连接直管段长度也符合工程管路的常规布置间距，既不会因间距过短导致两个弯头的流场扰动互相叠加，也不会因间距过长造成不必要的材料浪费，仿真得到的阻力系数、流场分布结果可直接适配同曲率、同管径规格的Z型管路设计参考。在实际工程应用中，这类连续弯头的管路经常出现在车间工艺管线布置、建筑给排水立管转横管、换热设备进出口连接段等场景，很多设计人员在做管路计算时往往直接套用标准弯头的局部阻力系数，却忽略了两个弯头距离较近时流场互相干扰带来的附加阻力，导致实际运行时流量达不到设计值、泵组运行电流偏高的问题，通过这类仿真模型提前做流场校核，就能在设计阶段发现流态异常的位置，通过调整弯头间距、增加导流板、优化曲率半径等方式改善流场，降低管路系统的运行能耗，减少后期运维改造的成本。另外，模型输出的流场可视化结果也可用于管路设计方案的评审沟通，相比枯燥的计算公式，云图形式的结果能更直观地向施工、运维人员展示管内的流动状态，提前识别风险点。
