龙门式双柱液压压装设备结构设计

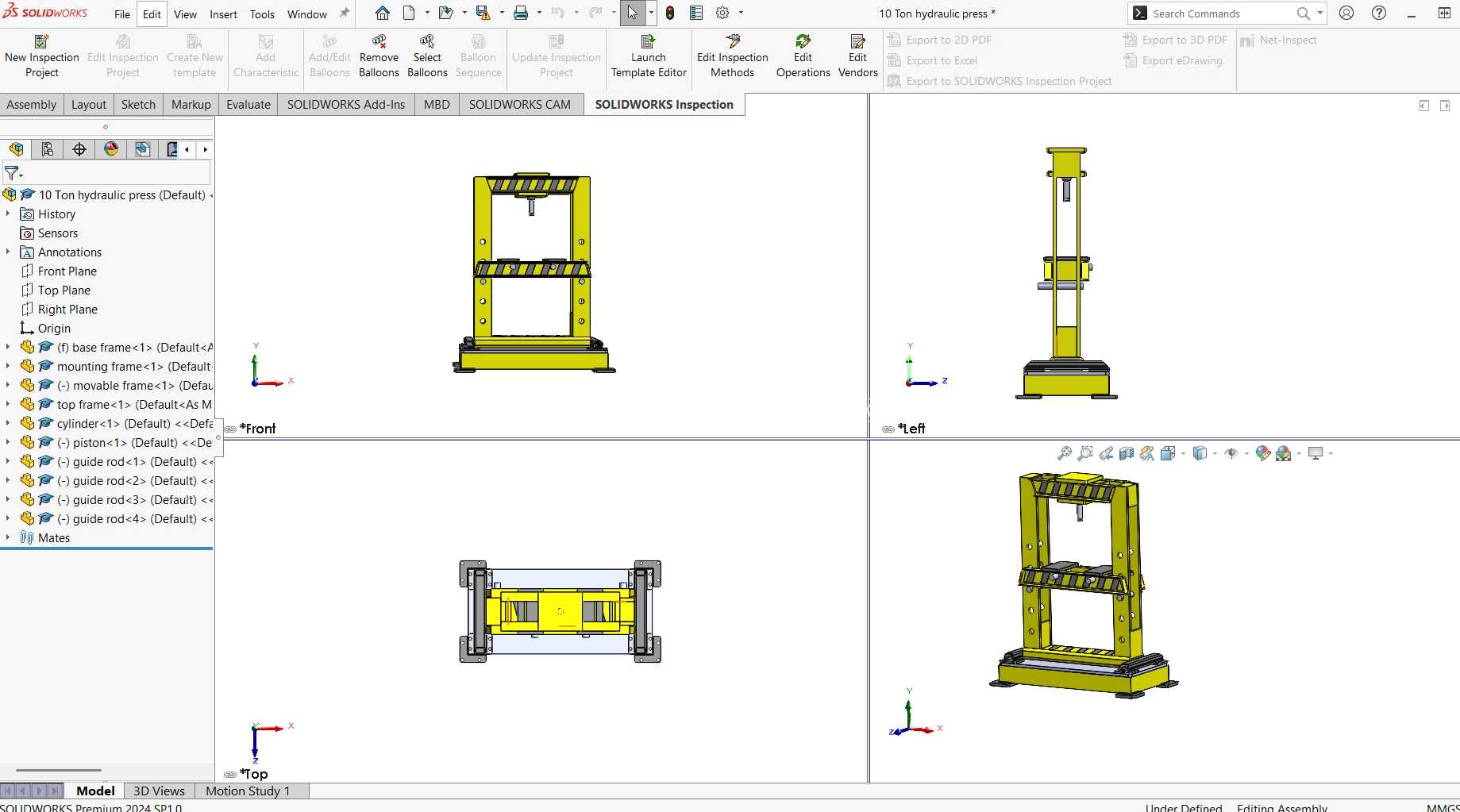

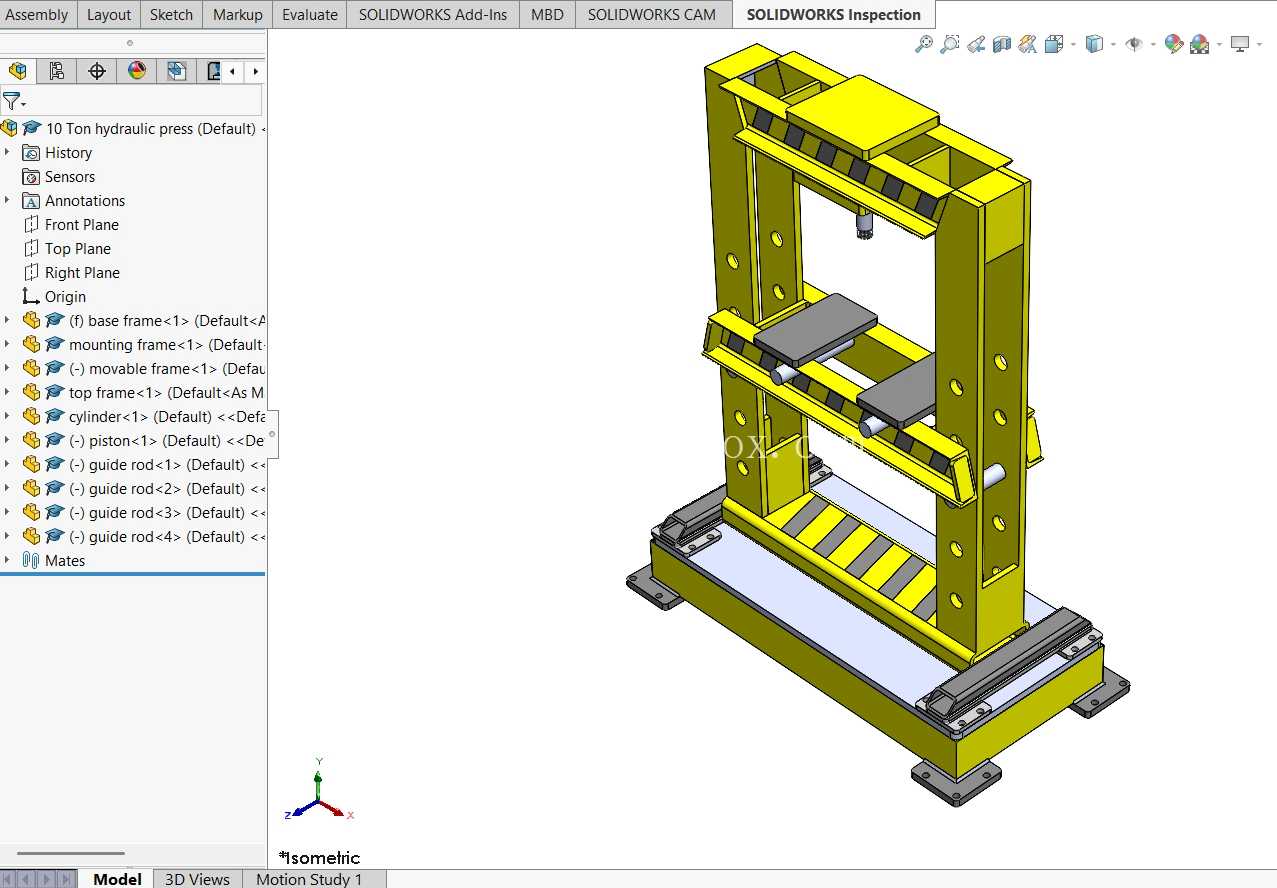

　　这款龙门式液压压装设备的三维结构，主要面向中小零部件的压装、校直、简易冲压成型作业场景，在机加工车间、五金制品加工工位、小型零部件装配线都有广泛的适配性，相比单柱液压机，双柱龙门的结构对称性更好，压头作业时的偏载耐受能力更强，不会出现单臂结构长期受力导致的机架形变问题。从结构布局来看，设备采用整体框架式焊接机架作为承载主体，两侧立式立柱上加工有等距调节孔位，用于调整中间活动工作台的安装高度，适配不同高度尺寸的待加工工件，不需要额外更换垫块就能快速切换作业区间，这点在多品种小批量的加工场景里能节省不少工装调整时间。

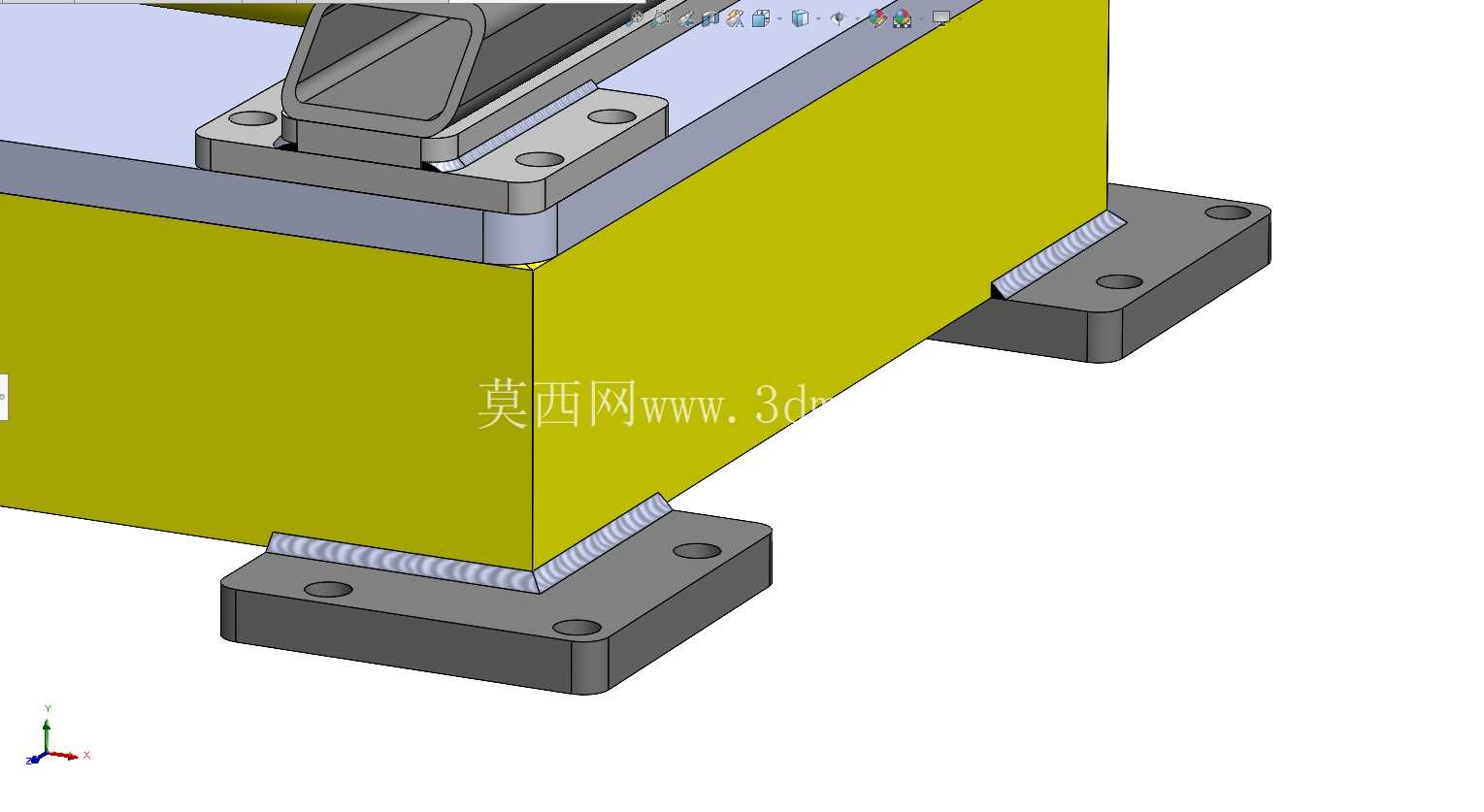

　　底部的安装底座预留了地脚螺栓固定孔，同时底座上平面加工有T型槽结构，方便用户根据加工需求加装定制工装夹具，或者直接固定模具，底座与两侧立柱采用焊接后整体去应力处理的工艺，避免长期承压出现焊缝开裂或者机架变形的问题。压头驱动部分布置在机架顶部的安装平台上，主油缸垂直向下安装，压头端部预留了模柄安装孔，可以快速更换不同的压头接头，适配压装、冲孔、校直等不同作业需求，压头两侧配套有导向柱结构，保证压头下行过程中的直线度，避免压头受偏载出现卡滞或者工件压装错位的问题。

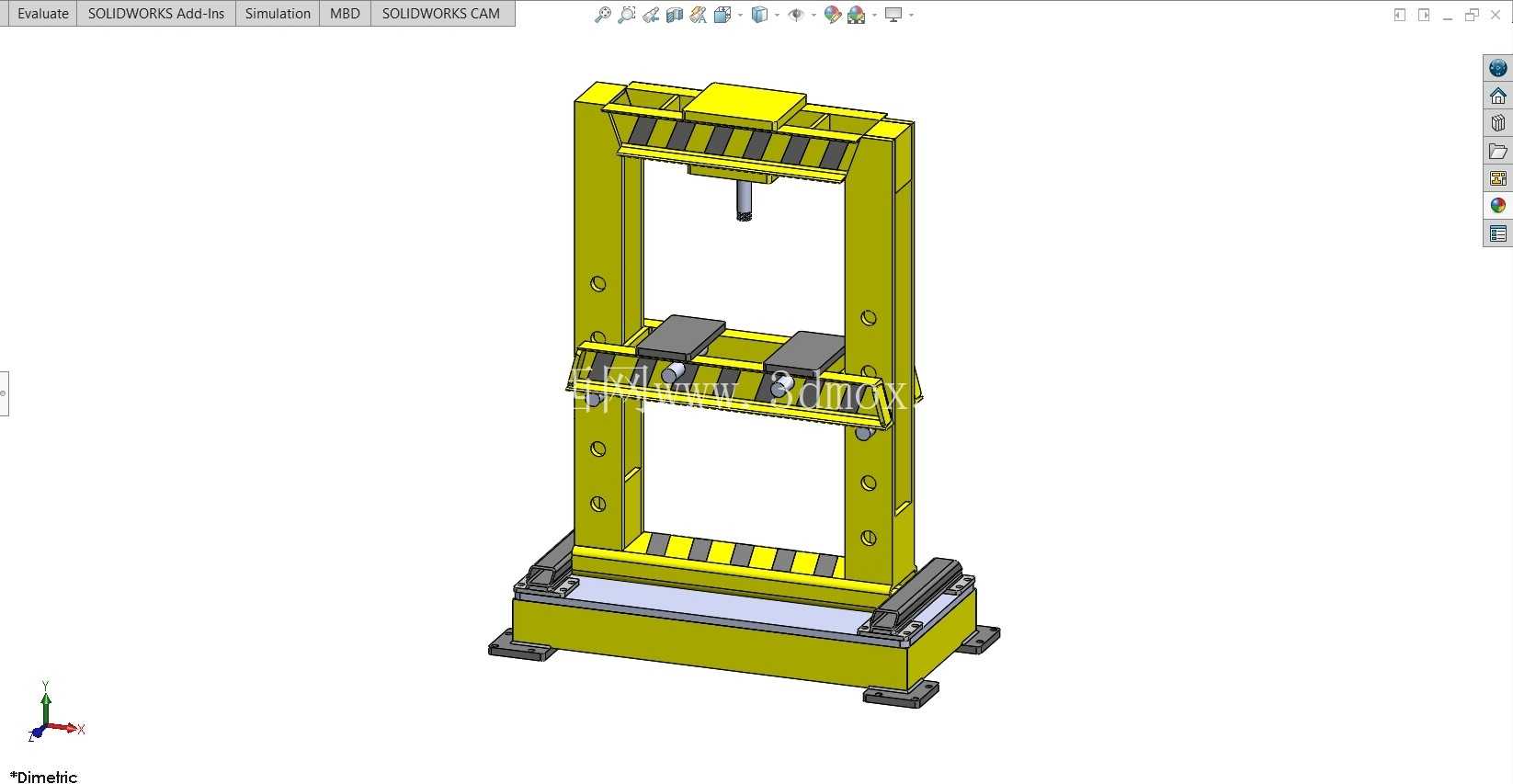

　　中间的活动工作台两侧带有滑动导向块，卡在立柱的导向面上，调整高度时可以沿着立柱面滑动，到位后通过两侧的定位销穿过立柱的调节孔完成固定，调节孔的间距经过统一计算，能覆盖从几十毫米到数百毫米的常见工件加工高度区间，工作台面同样加工有标准T型槽，和底座的槽位保持对齐，方便上下模具的对中安装。设备的安全防护设计也融入到结构当中，在压头作业区间的上下边缘都设置了黄黑相间的警示标识条，明确标注危险作业区域，机架两侧的立柱外侧预留了安全光栅的安装位，用户可以根据自身的安全规范要求加装光电保护装置，避免压手等安全事故。从安装边界来看，设备整体占地面积不大，不需要做特殊的地基处理，普通的硬化车间地面打膨胀螺栓就能完成固定，外接液压站和电控柜之后就可以投入使用，不需要复杂的现场安装调试。设计过程中优先考虑了结构的刚性冗余，机架的板材厚度选型经过受力校核，在额定压力下的形变量控制在允许范围内，保证长期使用的精度保持性，同时各个易损部位都做了模块化设计，比如导向套、压头接头这些易磨损件都设计成可快速更换的结构，后期维护不需要对整个机架进行拆解，降低设备的运维成本。

　　不同于大型锻造液压机的厚重结构，这款设备的定位是轻型通用压力加工设备，适合处理过盈配合零部件的压装，比如轴承、衬套的装配，轴类零件的校直，小型五金件的冲孔、折弯、浅拉伸成型，甚至可以配套简易模具完成小尺寸塑料件、粉末冶金件的压制成型，在小型加工厂、维修车间、科研教学实验室都能找到适用的场景。结构建模过程中对各个运动部件的干涉情况做了完整校验，压头全行程上下运动、工作台高度调整的全区间都没有结构干涉，各个连接部位的螺栓选型、焊缝强度都做了匹配计算，保证结构的可靠性，同时机架的外形做了倒角处理，没有尖锐的凸角，避免现场作业人员磕碰受伤。
