工业蒸汽输送管路集成阀组结构

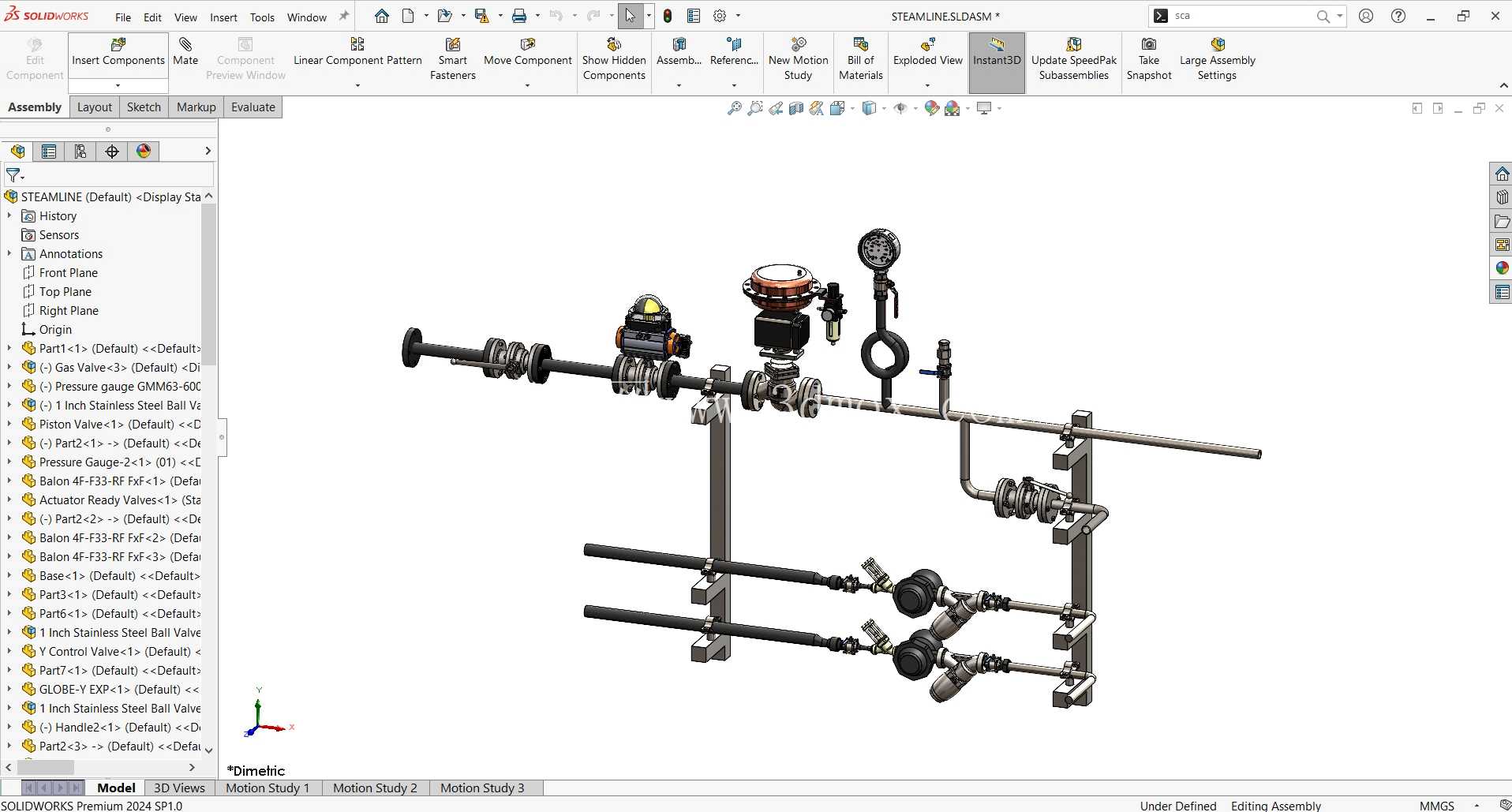

　　这套蒸汽管路集成结构，主要面向厂区集中供汽场景下的支路分配需求，常见于化工生产车间、食品加工蒸煮工段、印染烘干生产线的蒸汽接驳点位，承担主蒸汽管路分流、压力调控、通断控制的核心作用。从结构布局来看，整套管路采用分层排布设计，上层为主蒸汽输送主管路，沿水平方向延伸，通过多个管夹固定在立式支架上，支架底部预留了与设备基座或者厂区管廊横梁连接的安装孔位，安装时可根据现场接驳点的高度差调整支架固定位置，适配不同标高的蒸汽接入需求。

　　主管路上依次配置了手动截止阀、气动调节阀、压力表组件，其中手动截止阀布置在来汽方向最前端，用于管路检修时的物理切断，阀杆采用明杆结构设计，可直观观察阀门的启闭状态，避免误操作；气动调节阀紧邻截止阀布置，搭配顶部的气动执行机构，可根据下游用汽设备的压力需求自动调节阀门开度，实现蒸汽流量的动态匹配，执行机构侧方配套的过滤减压阀可对驱动气源进行净化稳压，保障调节精度；压力表通过引压管垂直安装在调节阀下游位置，引压管设置了环形缓冲弯，可避免蒸汽直接冲击压力表机芯，延长仪表使用寿命，实时显示支路供汽压力，方便运维人员巡检时快速判断管路运行状态。

　　主管路侧方引出的三路支管呈平行排布向下延伸，每路支管均独立配置了截止阀与疏水组件，支管末端预留了标准法兰接口，可直接对接下游用汽设备的进汽口，独立的阀组设计可实现单台设备的供汽通断控制，单台设备检修时无需关停整条支路，大幅降低运维对生产的影响。设计过程中充分考虑了蒸汽管路的热胀冷缩特性，主管路的管夹与支架之间预留了微量轴向窜动间隙，避免管路热变形产生的应力集中损坏阀件或者支架；所有管路转弯处均采用标准长半径弯头，降低蒸汽输送过程中的阻力损失，减少管路冲蚀风险。

　　整套结构的安装边界可根据现场管廊空间灵活调整，支架采用模块化拼装结构，无需现场焊接即可完成组装，适配不同厂区的安装空间条件；阀件的操作高度均设置在人体工程学合理区间，手动阀门的手轮距离安装基准面高度控制在1.2-1.5米范围内，日常操作无需借助登高工具，压力表的显示面朝向巡检通道方向，运维人员在通道行走时即可直接读取压力数值。从功能实现角度，这套集成阀组替代了传统现场零散焊接组装的管路施工模式，所有组件在预制阶段完成组装与压力测试，现场仅需完成主管路对接与支管法兰连接即可投入使用，可大幅缩短现场施工周期，同时避免现场焊接质量不稳定导致的蒸汽泄漏风险；管路的疏水组件布置在支管最低位置，可及时排出管路内产生的冷凝水，避免水击现象损坏阀件与用汽设备，保障蒸汽输送系统的长期稳定运行。
