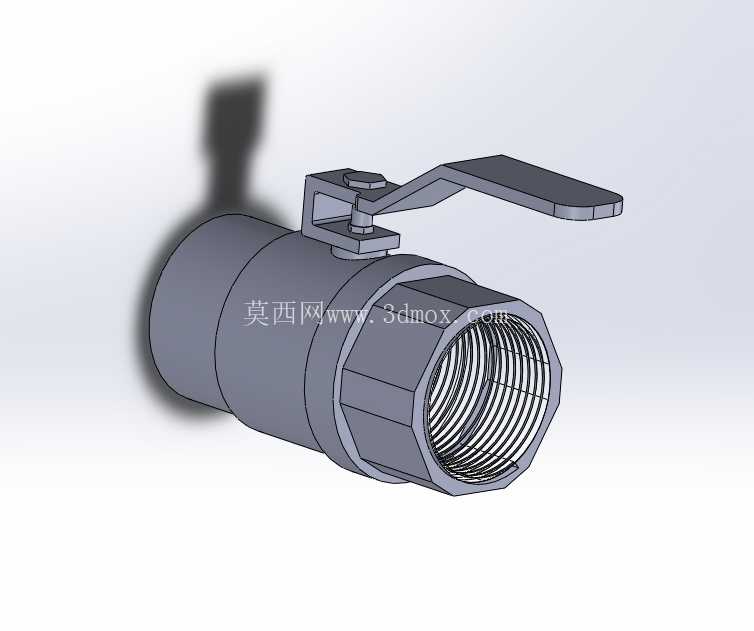

内螺纹连接手柄式小型球阀结构设计

　　这款手动球阀的三维结构，主要面向民用给排水、小型工业流体管路、家装水路改造等场景的通断控制需求，区别于大口径工业法兰球阀，它主打小通径管路的快速启闭操作，在户内自来水支路、小型设备冷却循环水路、气动系统低压支路里都能适配。从结构设计逻辑来看，整体采用一体式阀体铸造思路，阀体两端加工标准内管螺纹，安装时无需额外焊接法兰，直接和同规格外螺纹管路旋合即可，能大幅降低现场安装的工时成本，也减少了法兰连接带来的密封点泄漏风险。阀体中部的球体采用通孔设计，通孔直径和管路通径保持一致，完全开启时流道无明显缩径，流体经过时的压损可以控制在极低水平，不会因为阀门存在造成管路流量明显衰减，这一点在循环水系统里尤为重要，能降低循环泵的额外负载。

　　手柄的操作力臂经过匹配计算，普通人无需借助额外扳手，徒手就能完成90度旋转的启闭动作，手柄和阀杆的连接采用扁方定位加顶部螺栓锁紧的结构，长期使用不会出现手柄打滑空转的问题，阀杆和阀体之间的密封采用多层填料压合结构，即使在带压状态下操作，也不会出现阀杆位置的外泄漏。从安装边界来看，这款球阀的轴向总长度控制在同通径阀门的紧凑区间，阀体外部的六角结构预留了标准扳手的卡位空间，安装时可以用普通活动扳手卡住阀体六角位旋紧，不会因为扳手卡持位置不足造成安装时阀体打滑，也不会因为外形尺寸过大，在狭窄的管路排布空间里出现和周边管件干涉的问题。

　　设计过程中特意将球体的密封座设置为可更换结构，长期使用出现密封磨损内漏时，不需要整体更换阀门，只需要拆开阀体端盖更换密封座就能恢复密封性能，能降低后期运维的配件成本。手柄的旋转角度设置了硬限位，全开和全关位置都有明确的卡位反馈，操作人员不需要观察流道状态，凭手感就能确认阀门是否完全到位，避免出现半开半关状态下高速流体冲刷密封座造成的密封件过早损坏。阀体的流道内壁做了圆弧过渡处理，流体在阀体内转向时不会形成明显的涡流区，减少了流体携带杂质在阀腔内沉积的概率，在输送带有少量细小杂质的流体时，也不容易出现卡涩问题。

　　和普通闸阀相比，这种球阀的启闭行程只有90度，操作速度更快，紧急状态下可以瞬间切断管路，而且密封性能比同规格闸阀更可靠，不会出现闸阀常见的闸板磨损导致的关不严问题。在三维建模过程中，所有配合面的公差都按照五金阀门的行业标准设定，螺纹配合精度、密封座的压缩量、阀杆的转动间隙都经过匹配校核，模型可以直接用于后续的工程图输出、3D打印样件验证或者铸造模具的开模参考，不需要做过多的结构调整。针对家装场景的使用需求，阀体外部没有突出的尖锐棱角，安装后不会在狭小的橱柜内或者设备夹层里划伤操作人员，手柄的扁平造型也不会占用过多的上部操作空间，即使周边有其他管路贴近，也能顺利完成启闭操作。
