90度方形法兰连接钢制排水弯管接头

在民用建筑排水系统、工业厂区雨污排水管网、小型污水处理站的管路布设场景中，这类90度弯管接头是改变管路走向、衔接不同标高排水管线的核心连接件，尤其适配两端均采用法兰对接的硬质排水管路，可避免管路直角转向时出现的水流对冲、淤积堵塞问题。从实际使用场景来看，这类接头常安装在排水立管与水平排出管的衔接位置、设备排水口与室外管网的转角处，相比丝接弯头，法兰连接的形式更便于后期检修拆卸，无需大范围切割管路即可完成接头更换或管路清通作业。

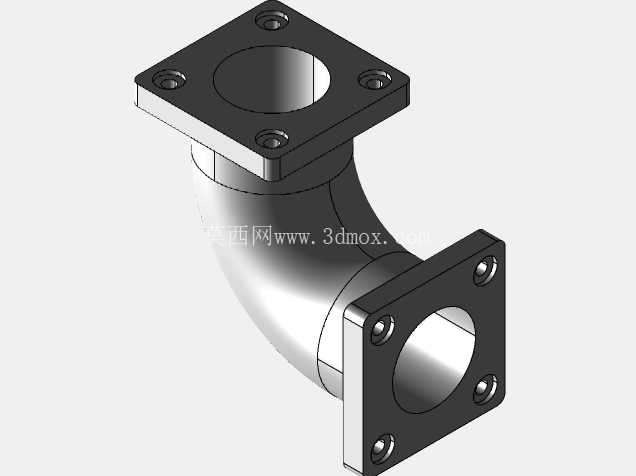

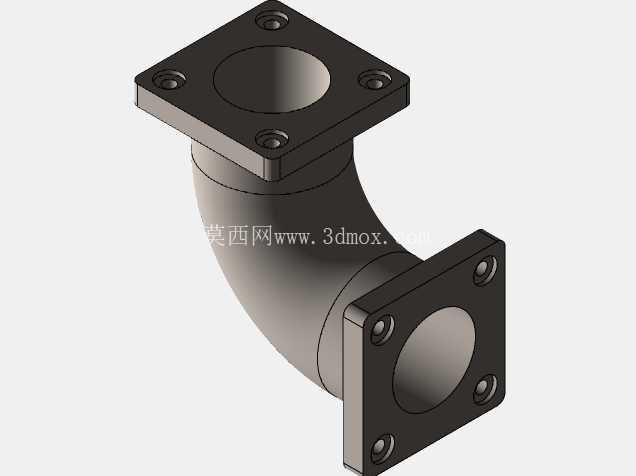

从功能特性上看，该接头采用90度平滑圆弧弯转结构，内壁过渡段无直角凸棱，排水过程中水流沿弧面顺畅转向，可有效降低水流阻力，减少杂物在转角处的挂附淤积概率，适配无压或低压排水工况，钢制基体的材质选择可满足常规排水环境下的强度需求，抵御常规生活污水、轻度工业废水的腐蚀，两端的方形法兰盘上均布4个安装螺栓孔，安装时可通过调整螺栓穿入角度微调管路对接偏差，降低现场安装的对位难度。

设计过程中首先确定的是弯管的曲率半径，曲率过小会导致水流转向时离心力过大，引发管路振动与噪声，曲率过大则会占用过多安装空间，因此最终选取的曲率半径兼顾了水流顺畅性与安装空间占用需求，弯管段的壁厚根据常规排水管路的承压标准选取，可承受排水过程中瞬时的水锤冲击，避免管壁开裂渗漏。两端方形法兰的尺寸与通用排水法兰的安装孔距保持一致，可直接匹配同规格的法兰管端、法兰阀门等配件，无需额外制作过渡连接件。法兰盘与弯管段的衔接处做了圆弧过渡处理，避免应力集中导致的焊接部位开裂，提升接头整体结构强度。

安装边界方面，该接头两端法兰的端面为平行垂直布局，安装时需保证一端法兰对接竖向管路时，另一端法兰的端面保持水平，方可与水平管路精准对接，安装前需确认法兰密封面无磕碰划痕，配套橡胶密封垫平整无褶皱，螺栓紧固时需采用对角交替紧固的方式，避免法兰面受力不均导致渗漏。接头安装完成后需预留足够的操作空间，便于后期检修时拆卸螺栓，弯管背部需设置可靠的支撑结构，避免管路充水后因自重导致接头部位受力变形，尤其在大管径排水场景中，支撑点需设置在弯管的重心位置，抵消水流转向时产生的反作用力，防止管路接口错位。

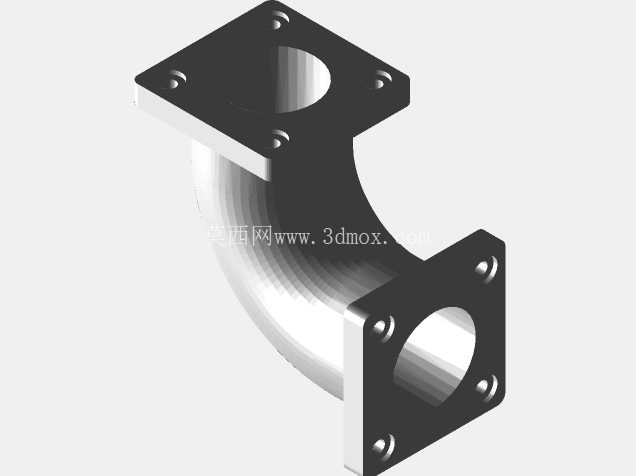

从建模逻辑来看，建模时先绘制弯管的中心轨迹线，沿轨迹扫描生成弯管基体，再分别在两端生成方形法兰特征，通过阵列命令完成螺栓孔的均布排布，最后对衔接部位做圆角过渡处理，还原实际加工过程中的工艺结构，模型的尺寸比例严格参照工程实际应用的同规格接头参数，可直接用于管路系统的装配干涉检查、安装空间模拟，也可作为入门级建模练习案例，帮助初学者掌握扫描、阵列、特征圆角等常用建模命令的操作逻辑，理解管路连接件的设计要点与安装适配要求。
