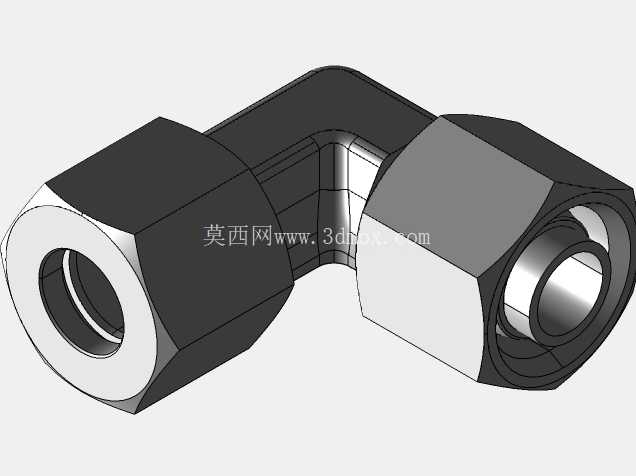

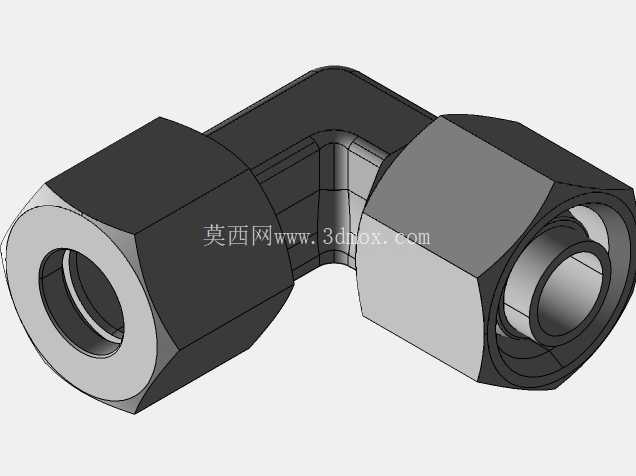

直角弯通式卡套接头配套锁紧螺母结构

　　在流体管路系统的布设场景里，直角转向的管路连接一直是结构设计中需要兼顾密封可靠性、安装便捷性与空间适配性的环节，这款弯通接头配套螺母，正是针对90度管路转向场景设计的锁紧连接件，主要应用在中低压液压回路、气动控制管路、小型流体输送设备的管线排布中，解决管路直角转向时的接头锁紧与密封压合需求。从实际使用场景来看，这类接头螺母常出现在设备内部空间局促的管线布局位置，比如小型液压站的阀组出口连接、自动化设备气动执行元件的气源管路转向、实验室小型流体设备的管路接驳处，这类场景往往没有足够的直线空间布置直通接头加弯头的组合结构，一体式弯通结构搭配配套锁紧螺母，能够在完成90度管路转向的同时，减少管路连接节点，降低泄漏风险点。从功能特性上看，这款螺母承担的核心作用是将卡套结构压紧在接头本体与外接管路之间，通过螺母内螺纹与接头本体外螺纹的旋合进给，推动卡套产生径向形变，均匀抱紧插入的金属管路外壁，同时在接头密封端面形成稳定的线密封结构，相比普通的直通接头螺母，弯通结构的接头本体两端都需要配套同规格的锁紧螺母，两端的锁紧行程、压紧力需要保持一致，避免单侧压紧力过大导致卡套变形过度，或是压紧力不足导致密封失效。在设计思路上，这款结构采用了等径弯通的主体构型，弯角处做了平滑的圆弧过渡，没有直角应力集中结构，能够避免流体在转向位置产生紊流、压损过大的问题，同时也能降低管路内部流体长期冲刷导致的结构磨损。

　　螺母的外形采用了外六角结构，六角的对边尺寸符合常规手动扳手、套筒工具的夹持标准，安装时不需要专用工具，现场装配的适配性较强，螺母的内螺纹精度按照普通公制细牙螺纹的公差等级设计，旋合过程顺滑无卡滞，螺纹尾部设计有45度的导向锥面，能够在旋合初期顺利导入接头本体的外螺纹，避免错牙导致的螺纹损伤。从安装边界与尺寸适配来看，这款螺母适配的是外径10mm的刚性管路，不管是金属卡套还是尼龙软管的衬芯结构，都能通过螺母的进给实现可靠锁紧，弯通结构的两个接口轴线保持严格的90度垂直，垂直度公差控制在机械管路连接的常规允许范围内，安装后两个方向的管路不会出现偏斜，能够避免管路安装后产生额外的装配应力。

　　螺母的轴向长度经过优化，既保证了足够的螺纹旋合长度，提供充足的锁紧力，又不会因为长度过大占用过多的安装空间，在密集排布的管路组中，相邻接头的扳手操作空间不会出现干涉，日常维护拆卸时，普通的开口扳手就能完成操作，不需要额外预留过大的操作空间。在结构细节上，螺母与卡套接触的端面设计有微小的压合倾角，旋紧过程中这个倾角能够平稳推动卡套沿轴向进给，不会出现卡套偏斜、卡滞的情况，保证卡套的形变均匀，整个圆周方向的抱紧力一致，避免出现局部密封不严的问题。弯通本体的内部流道直径与外接管路的内径保持一致，没有出现通径缩口的情况，流体经过转向位置时的压损可以控制在很低的水平，不会对整个管路系统的流量、压力稳定性造成明显影响。

　　实际选型使用时，需要注意两端的螺母锁紧力矩要符合对应管路材质的要求，金属管路的锁紧力矩可以稍大，尼龙等软质管路搭配衬芯使用时，锁紧力矩需要适当降低，避免螺母压合力过大导致衬芯变形、管路缩径。这类弯通接头配螺母的结构，相比塑料材质的快插弯头，金属材质的结构耐压等级更高，抗振动性能更好，在设备存在持续振动、管路压力存在波动的工况下，连接可靠性远高于快插类接头，不会因为长期振动出现松脱、泄漏的问题，适合在工业设备的固定管路连接中长期使用。建模过程中，这类结构需要重点关注弯角处的壁厚均匀性，避免注塑或是金属加工过程中出现壁厚不均导致的强度不足问题，六角外形的棱角处做了微小的倒钝处理，避免安装过程中划伤操作人员，同时也能提升零件的外观质感。内螺纹的收尾位置做了退刀结构设计，加工时螺纹能够完整旋合到设计深度，不会因为螺纹收尾的余留部分导致螺母无法旋到位，影响卡套的压紧行程。
