内丝直角弯头管路连接件结构设计

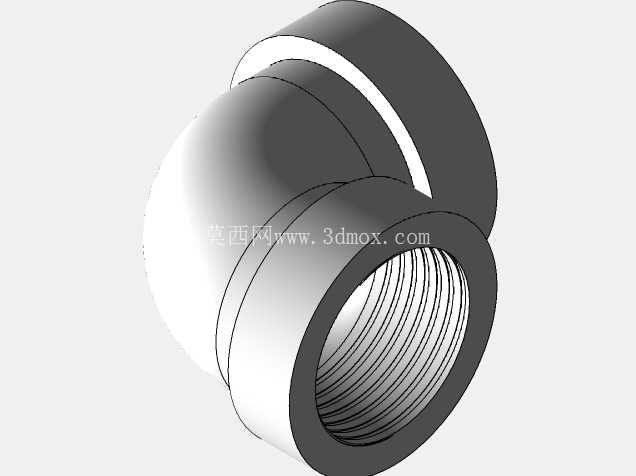

　　在民用给排水、家装水路改造、小型工业流体输送管路的布设场景中，直角转向的管路连接是极为常见的布设需求，这类90度转向的内丝弯头，是管路系统中调整管路走向、完成不同管段衔接的核心基础配件，日常家装中冷热水管转向、厨卫用水点位的管路接驳、小型设备循环水路的走向调整，都离不开这类配件的应用。这款内丝直角弯头的整体结构采用等径90度弯折设计，两个连接端均设置标准内螺纹结构，螺纹牙型按照常规管路连接的密封要求设计，牙距、牙深匹配同规格的外螺纹管路接头，安装时配合生料带或密封胶填充螺纹间隙，即可实现可靠的管路密封，避免输送流体过程中出现渗漏问题。

　　从结构设计的细节来看，弯头的弯折过渡段采用圆弧过渡的壁厚设计，而非直角锐边弯折，这种设计一方面可以降低流体在转向位置的局部阻力，减少管路输送过程中的压损，避免水流在弯折处形成紊流产生异响或者长期冲蚀管壁；另一方面，圆弧过渡的结构可以均匀分散管路安装后产生的内应力，避免直角位置因为应力集中出现开裂问题，提升配件长期使用的结构强度。两个连接端的外壁都设计了加厚的环形凸台结构，凸台位置的壁厚比弯头主体段略厚，这一设计是考虑到螺纹连接时，扳手夹持施力的位置主要集中在端部，加厚的凸台可以承受安装时的夹持力和拧紧扭矩，不会因为施力过大导致端部变形、螺纹错位，同时端部的端面做了平整加工，安装时可以和外接接头的端面紧密贴合，辅助提升密封性能。

　　在安装边界的尺寸设计上，两个连接端的轴线保持严格的90度垂直，轴线交点位于弯头弯折段的中心位置，安装时可以精准匹配垂直布设的两路管段，不会因为角度偏差导致管路出现别劲、安装应力过大的问题；内螺纹的有效旋合长度按照同管径的标准连接深度设计，既保证足够的螺纹咬合长度满足连接强度要求，又不会因为螺纹过长导致安装时拧紧行程过大、装配效率降低。弯头的整体外形轮廓做了圆滑处理，没有尖锐的棱角，安装在狭小的管路空间内时，不会剐蹭周边的管线或者保温层，也方便施工人员手持操作。

　　从实际使用的功能特性来看，这款弯头适配常规的低压流体输送场景，包括民用冷热水、低压压缩空气、普通无腐蚀性的流体输送都可以适用，内壁的光滑度按照管路配件的常规要求设计，减少流体输送过程中的杂质挂壁问题，长期使用也不容易出现管路堵塞的情况。在建模设计过程中，螺纹部分的建模严格遵循标准管螺纹的牙型参数，保证和标准外接配件的适配性，弯折段的壁厚按照公称压力下的强度要求计算取值，在保证结构强度满足使用要求的前提下，尽可能控制整体的体积和材料用量，兼顾使用性能和生产成本。这类弯头在实际管路布设中，往往需要和同规格的外丝直接、三通、阀门等配件配合使用，所以端部的外形尺寸也和同系列的管路配件保持统一的安装空间要求，在密集排布的管路中，不会和相邻配件产生安装干涉，施工人员可以按照常规的管路安装间距完成布设，不需要额外调整安装空间。
