90度等径钢制弯管接头结构设计

　　在民用给排水、工业流体输送、暖通空调管路、小型液压气动回路的布设作业中，经常会遇到管路需要直角转向的布设需求，这类场景下如果直接通过硬管弯折实现转向，很容易出现弯折处管壁减薄、应力集中、通径缩径影响流体输送效率的问题，采用标准成型的90度弯管接头进行转接，是管路布设中兼顾可靠性与施工效率的常用方案。这款弯管接头采用等径直角转弯结构，整体为一体成型的钢制构件，适配公称通径1.5英寸的管路连接需求，接头端部的连接尺寸匹配常规同规格管路的对接公差，安装时可根据管路系统的密封要求，选择焊接、螺纹配合或者卡套压接的方式完成与相邻管路的固定，不需要额外加工定制转接件，能够有效缩短现场管路的施工周期。

　　从结构设计逻辑来看，这款弯头的转弯段采用了平滑圆弧过渡的流道设计，转弯处的曲率半径经过匹配核算，既不会因为曲率半径过小导致流体经过时产生过大的局部阻力，造成系统压力损失超标，也不会因为曲率半径过大导致接头整体占用空间过多，挤占周边其他设备或管路的布设空间。接头的管壁厚度保持均匀一致，转弯段的壁厚没有因为成型工艺出现局部减薄的问题，能够承受对应公称压力下的管路载荷，包括管路内部的流体压力、管路工作时产生的轻微振动载荷，以及温度变化带来的热胀冷缩应力，避免长期使用过程中转弯处出现开裂、渗漏的问题。

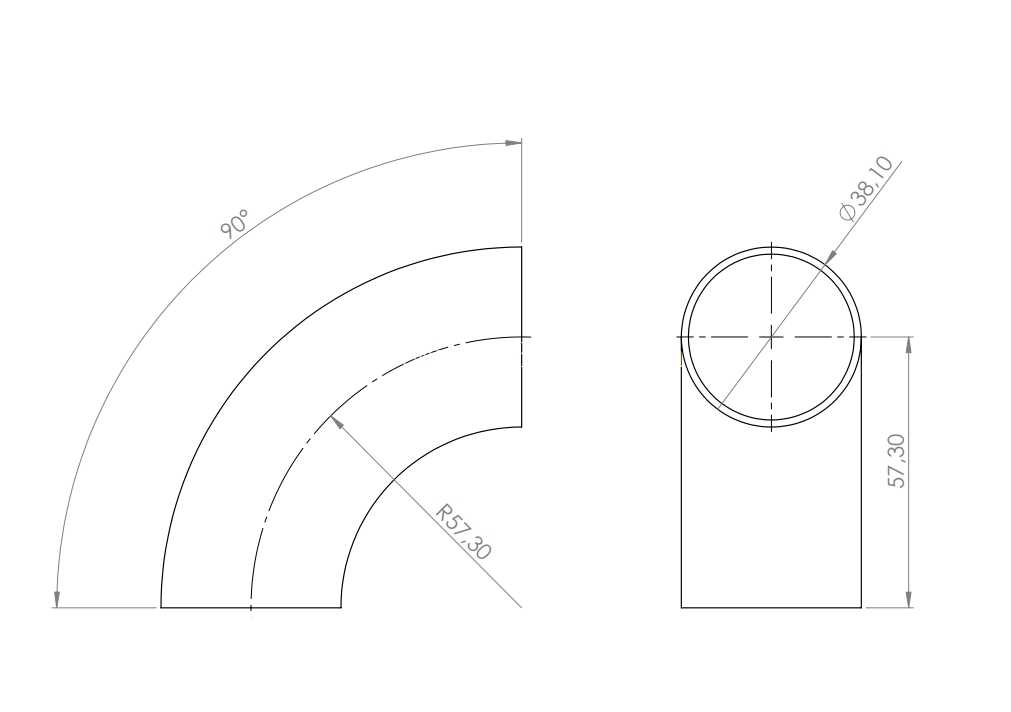

　　从实际安装边界来看，这款弯头的接口外径为38.1mm，转弯段的中心曲率半径为57.3mm，接头安装完成后，两个接口端面的垂直中心距为57.3mm，在进行管路排布设计时，可以直接根据这个尺寸预留安装空间，不需要额外考虑接头安装后的突出量，能够很好地适配空间紧凑的管路布设场景，比如小型设备内部的流体管路、建筑吊顶内的给排水管路、机柜内部的冷却循环管路等空间受限的布设环境。在实际选型应用中，这款弯头可以适配多种介质的输送需求，包括常温清水、常规工业流体、低压气体等不同介质，钢制的本体材质经过表面处理后具备基础的防锈能力，能够适应多数常规工况的使用要求，不需要额外做特殊的防腐处理就可以满足长期使用的需求。

　　建模过程中，针对弯管的圆弧过渡段做了连续曲率的曲面处理，流道内壁没有台阶、棱角等容易造成介质滞留或者流道紊流的结构，能够保证流体经过转弯处时保持平稳的流态，减少流体对管壁的冲刷，延长接头的实际使用寿命。接头的两个连接端面保持严格的垂直公差，安装后能够保证相邻连接的管路保持精准的直角走向，不会因为端面角度偏差导致管路出现强制装配的内应力，避免长期受力状态下管路连接部位出现松动渗漏的问题。对于结构设计人员来说，在进行管路系统三维布设时，可以直接调用这个模型完成管路的虚拟装配，提前核对弯头与周边零部件的空间间隙，避免实际安装时出现干涉问题，同时可以根据模型的尺寸参数提前核算管路的整体压力损失，匹配对应的输送泵或压力源参数，保证整个流体系统的运行稳定性。
