工业设备铜管软管布线管路系统设计

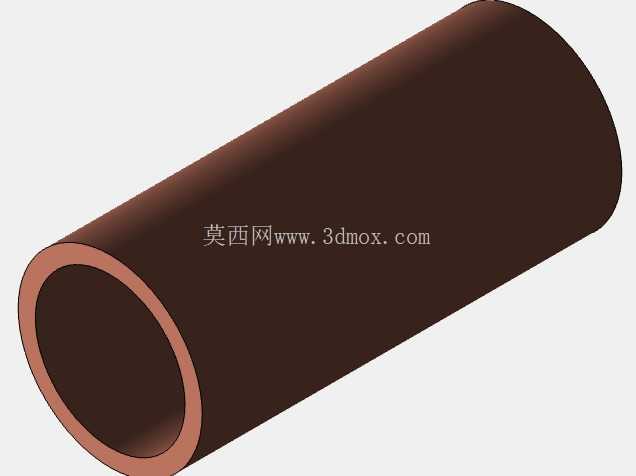

　　这套管路布线结构主要面向工业气动、液压控制类设备的阀组管路排布场景，常见于自动化生产线的气动控制单元、小型液压工作站的阀岛安装区域，用来连通控制阀体与执行元件之间的介质通路，兼顾硬质管路的定位稳定性与柔性管路的装配容错性。从实际应用来看，硬质铜管部分主要承担固定点位之间的永久连通，这类管路一旦安装完成不会产生相对位移，选用铜管可以保证介质流动的稳定性，同时铜管本身的抗腐蚀特性也能适配多数工业气动、低压液压的介质传输需求，避免长期使用出现管路锈蚀脱落的问题；柔性软管部分则用来连接存在相对运动的部件，比如和气缸、滑动平台上的执行元件连通时，软管可以随部件往复运动产生弯曲形变，不会因为刚性约束出现管路断裂、接口松脱的故障。

　　设计过程中首先要确定阀组的安装基准面，所有硬质铜管的走线路径都要贴合安装面板的排布空间，避开阀体本身的调节旋钮、接线端子等操作维护区域，铜管弯折处的弯曲半径严格符合管路安装规范，避免弯折角度过小导致管路通径缩小、介质流动阻力增大的问题。每段铜管的两端都预留了标准管接头的安装余量，接头和阀体接口的同轴度偏差控制在装配允许范围内，不需要额外施加外力就能完成接头对接，减少装配应力长期作用导致的接口泄漏隐患。

　　柔性软管的长度设计要匹配执行元件的最大运动行程，在部件运动到极限位置时软管不会被拉直绷紧，同时也不会因为长度冗余过大出现和周边运动部件剐蹭、缠绕的问题，软管排布时顺着部件运动方向预留自然弯曲弧度，固定点间隔符合管路安装标准，避免软管长期处于扭曲受力状态。从安装边界来看，整个管路系统都布置在阀组安装面板的正面区域，所有管路的外轮廓都没有超出面板的安装边缘，和周边电气元件的安全间距满足工业设备的安全规范，不会因为管路和带电部件距离过近产生安全隐患。硬质铜管的排布采用横平竖直的走线方式，每段平行管路之间预留了足够的扳手操作空间，后期维护时可以单独拆卸任意一段管路或者单个阀体，不需要大范围拆解周边其他管路，降低后期维护的工作量。

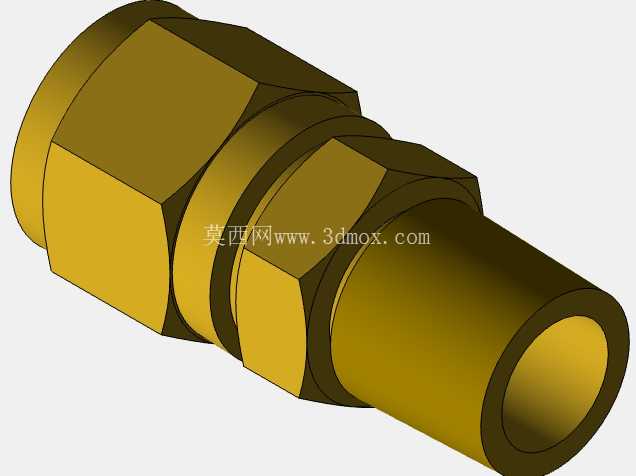

　　柔性软管和运动部件的连接端采用了快插式接头设计，装配时不需要额外工具就能完成管路插拔，现场安装调试时可以根据实际走线情况微调软管的插入深度，抵消部分安装累积误差。整个管路系统的介质流向可以通过管路排布直观识别，不同通径的管路对应不同流量需求的阀口，大流量的进出气通路选用通径更大的铜管和软管，小流量的控制通路则选用小通径管路，在保证介质传输效率的同时控制整体排布的空间占用。另外设计时也考虑了管路的抗震性能，硬质铜管和安装面板之间通过管卡固定，固定点的间距设置合理，设备运行产生的振动不会导致铜管出现共振松动；柔性软管本身的材质可以吸收部分振动能量，减少振动传递到阀体接口位置的应力，提升整个管路系统的长期运行可靠性。在实际建模过程中，每段管路的路径都要和周边元件做干涉检查，确保管路和阀体、安装面板、执行元件之间不存在硬干涉，同时预留足够的安全间隙，避免设备运行过程中因为部件振动、形变产生摩擦损耗。管接头的模型完全匹配实际选型的标准件尺寸，安装后的外露长度、六角头尺寸都和实物一致，模拟装配时可以验证扳手操作空间是否充足，提前排查装配干涉问题，减少现场安装时的整改工作量。
