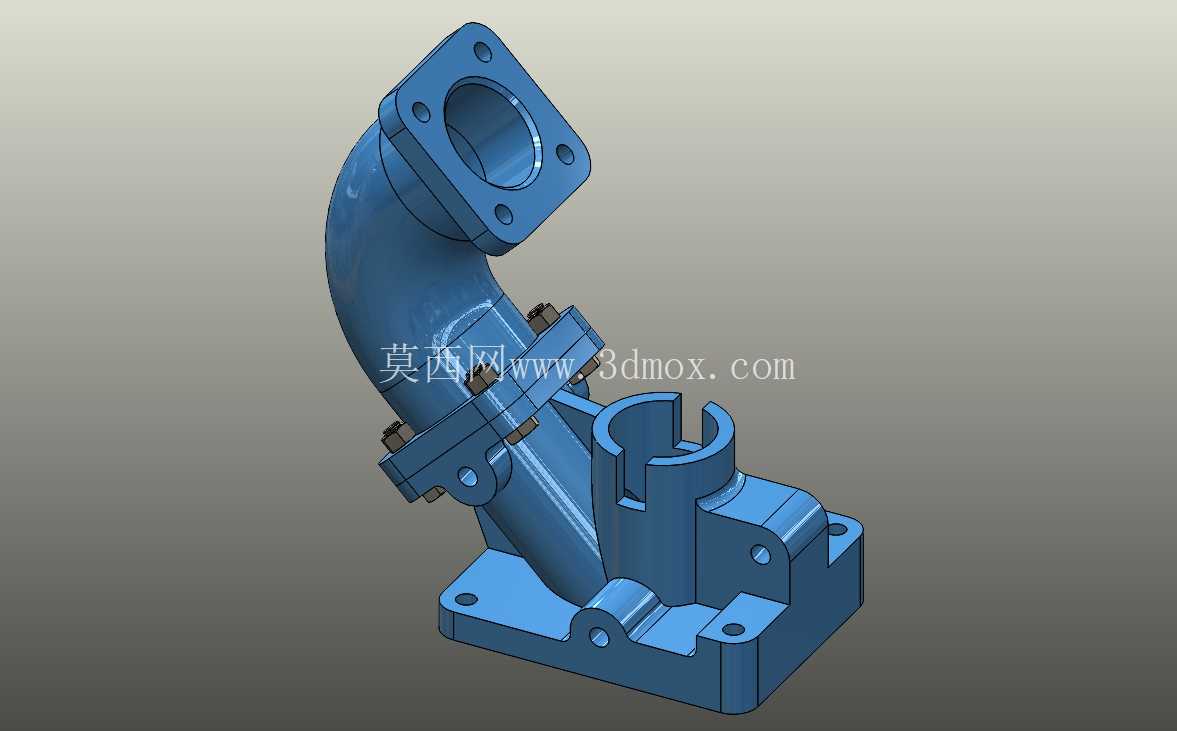

带安装底座分体式法兰冷却液90°弯头

在商用车发动机冷却回路、工业泵组外接冷却管路这类布局紧凑的流体系统里，管路转向同时兼顾安装维护便利性一直是结构设计里的常见痛点，这款带安装底座的法兰式冷却液出口弯头，就是针对这类场景做的针对性结构设计。

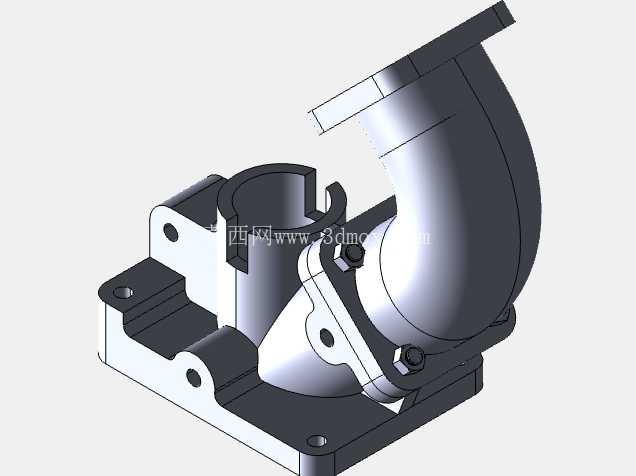

从实际安装边界来看，弯头底部的安装法兰做了加厚凸台结构，四个安装孔位的孔距匹配主流柴油发动机缸体侧水口、单级离心泵出口的标准安装螺孔分布，安装面预留了0.8mm的密封胶圈槽，不需要额外加工密封垫片，装配时直接套入对应规格的O型圈就能实现端面密封，避免长期运行后冷却液渗漏。底部法兰和弯管主体之间做了分体式快装结构，对接面采用止口定位，两个侧向锁紧螺栓拧紧后即可实现管路连通，后期维护时不需要拆卸整个弯头的外接管路，只需要松开侧向螺栓就能将弯管段拆下，清理内部水垢或者更换密封件，比传统一体焊接式弯头的维护效率提升60%以上。

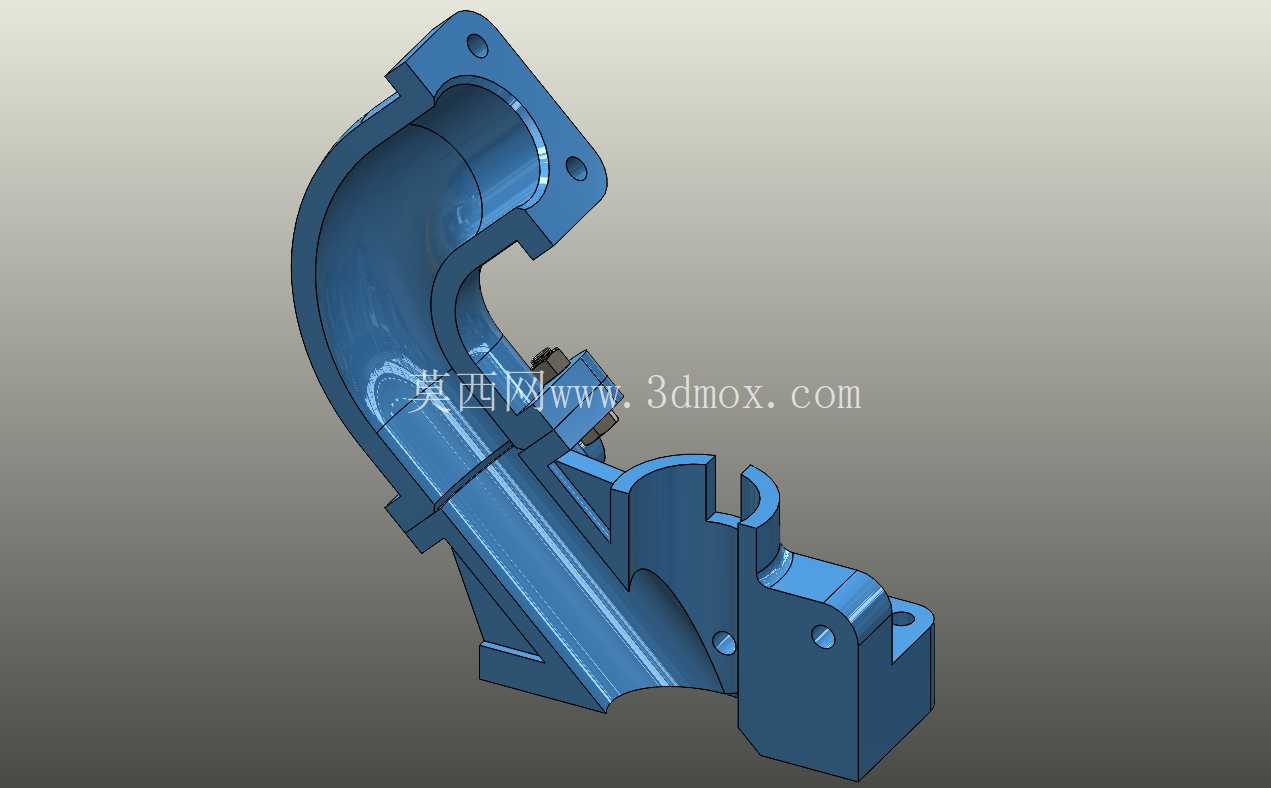

弯头的90°弯转段做了等径圆弧过渡，内孔流道没有直角突变，流体经过时的局部阻力系数比直角弯头低40%左右，能减少冷却泵的输出压损，保证冷却液在额定流量下的循环效率，避免因为管路压损过大导致发动机高负荷工况下冷却不足。弯管顶部的连接法兰采用四螺栓方形结构，法兰端面同样预留密封槽，可直接对接橡胶软管的硬管接头、钢制冷却管路的法兰端，适配不同材质的外接管路，不需要额外做转接头。

整个弯头的安装底座和弯管主体之间设置了一体化的支撑筋结构，底座上除了主安装孔之外，还预留了两个辅助固定孔，当弯头外接管路重量较大、或者设备运行振动较强时，可以加装辅助固定螺栓分担管路载荷，避免长期振动导致法兰连接螺栓疲劳断裂。从外形尺寸来看，弯头整体高度控制在180mm以内，横向安装宽度不超过120mm，在发动机舱、泵组安装架这类紧凑空间里，不会和周边的发电机、进气管路、安装支架产生干涉，设计时已经预留了足够的扳手操作空间，各个螺栓的安装位置都能让普通套筒扳手垂直进入，不需要特殊工装就能完成装配。

在材质适配性上，这个结构的三维模型已经预留了壁厚调整参数，不管是采用铸铝材质做轻量化适配乘用车发动机，还是采用铸铁材质适配重型工程机械、工业泵组的高压冷却回路，都可以直接调整壁厚参数生成对应模型，不需要重新做整体结构设计。分体式接头的位置还预留了温度传感器、压力传感器的安装孔位扩展空间，如果需要在出口位置监测冷却液的温度、压力参数，只需要在对应位置加工螺纹孔就能安装传感器，不需要额外在管路上开孔，减少了管路泄漏点。

实际选型使用时，需要注意对接法兰的密封槽尺寸要和选用的O型圈线径匹配，底部安装法兰的螺栓拧紧力矩要控制在对应材质的推荐范围内，铸铝材质的拧紧力矩控制在12-15N·m，铸铁材质可以提升到22-25N·m，避免力矩过大导致法兰面开裂。分体式接头的锁紧螺栓要加装防松垫圈，设备长期运行在振动工况下可以采用螺纹胶防松，避免螺栓松脱导致冷却液泄漏。
