手动法兰式蝶阀工业管路控制结构

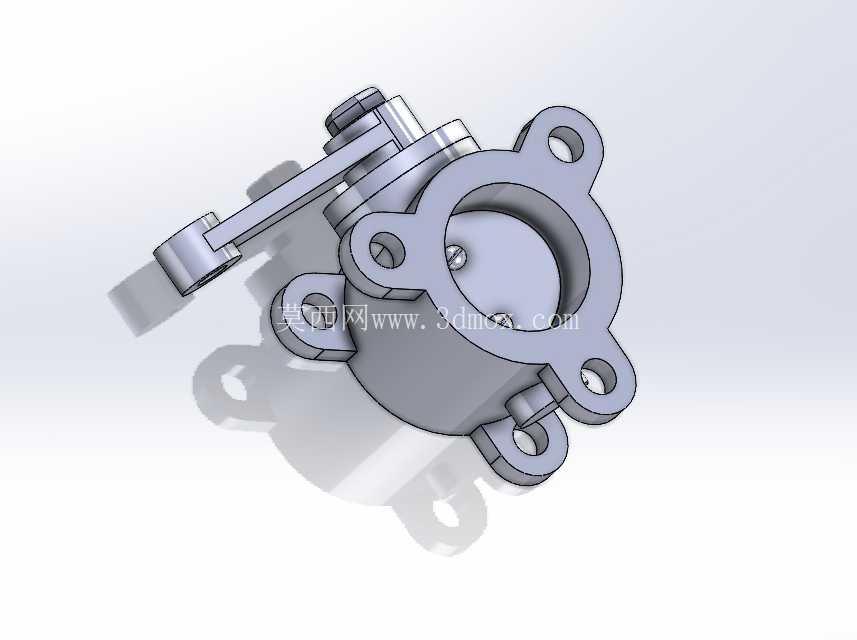

在化工、市政给排水、暖通空调、食品加工等涉及流体输送的工业场景中，管路通断与流量调节是保障系统稳定运行的核心环节，蝶阀作为直角回转类阀门的典型代表，凭借结构紧凑、启闭迅速、流阻小的特性，在中低压大管径管路中占据极高的应用占比。这款手动蝶阀的结构设计完全围绕现场安装与操作的实际需求展开，阀体采用法兰式连接结构，四个带安装孔的耳式法兰沿阀体圆周均匀分布，安装时可直接与管路端法兰通过螺栓紧固，无需额外焊接或加装转换接头，适配PN10/PN16压力等级的常规工业管路，安装边界预留足够的螺栓操作空间，避免现场装配时出现扳手无法就位的问题。

驱动部分采用杠杆式手动操作结构，相比常规手柄蝶阀，加长的操作力臂可有效降低启闭所需的操作力矩，现场操作人员无需借助额外辅助工具即可完成90度回转动作，实现阀门从全开到全关的状态切换，操作手柄的角度位置可直观反馈阀板的开合状态，便于巡检人员快速判断管路通断情况。阀杆与阀体之间设置密封填料结构，可在长期运行中避免介质沿阀杆间隙泄漏，维护时仅需压紧填料压盖即可实现密封补偿，无需整体拆解阀门，大幅降低现场运维工作量。

从内部流道设计来看，阀板采用流线型圆盘结构，全开状态下阀板与管路轴线平行，介质流经时的流阻系数仅为0.2-0.3，远小于同口径截止阀，可有效降低管路输送过程中的压力损失，减少泵组的运行能耗。阀板密封面采用贴合式密封结构，关闭时阀板回转90度与阀座密封面完全贴合，可实现管路介质的完全切断，适配水、油品、弱腐蚀性气体等多种常规工业介质的输送控制需求。

建模过程中严格遵循机械设计手册中阀门设计的相关公差要求，法兰安装孔的位置度、阀杆与阀板的同轴度、密封面的平面度均按照实际加工精度进行参数设定，各运动部件之间预留合理的装配间隙，既保证操作时的转动灵活性，又避免间隙过大导致的密封失效问题。整体结构的外形尺寸充分考虑现场安装的空间限制，阀体轴向长度远小于同口径闸阀，可在空间狭窄的管廊、设备夹层等场景中完成安装，有效节省管路布置空间。在实际选型应用中，这款蝶阀可适配DN50-DN150管径范围的管路，工作温度覆盖-10℃到120℃的常规工况，无论是暖通系统的冷热水管路控制，还是生产车间的循环水、压缩空气管路通断，都能稳定发挥作用。设计时还充分考虑了部件的通用性，阀杆、密封填料、操作手柄等易损件均采用行业通用规格，后期维护更换时无需定制特殊配件，可大幅降低设备的全生命周期运维成本。
