锅炉供水系统用手轮式进料止回给水阀

在工业锅炉的给水回路中，这类带手轮操作结构的止回给水阀，通常布置在给水泵出口与锅炉省煤器入口之间的管段上，核心作用是管控锅炉供水的通断，同时避免锅炉内部带压水体倒灌入给水管路，造成给水泵叶轮反转、管路水锤等故障。从现场安装的适配性来看，该阀采用法兰对接的连接形式，安装时需保证阀体垂直于水平管路，手轮操作端朝上预留不小于300mm的操作空间，方便运维人员手动启闭操作；阀体进出口的通径匹配常规工业锅炉4s级给水管路的通径规格，法兰螺栓孔的分布尺寸符合对应压力等级的管路法兰标准，无需额外加工过渡连接件即可完成现场装配。

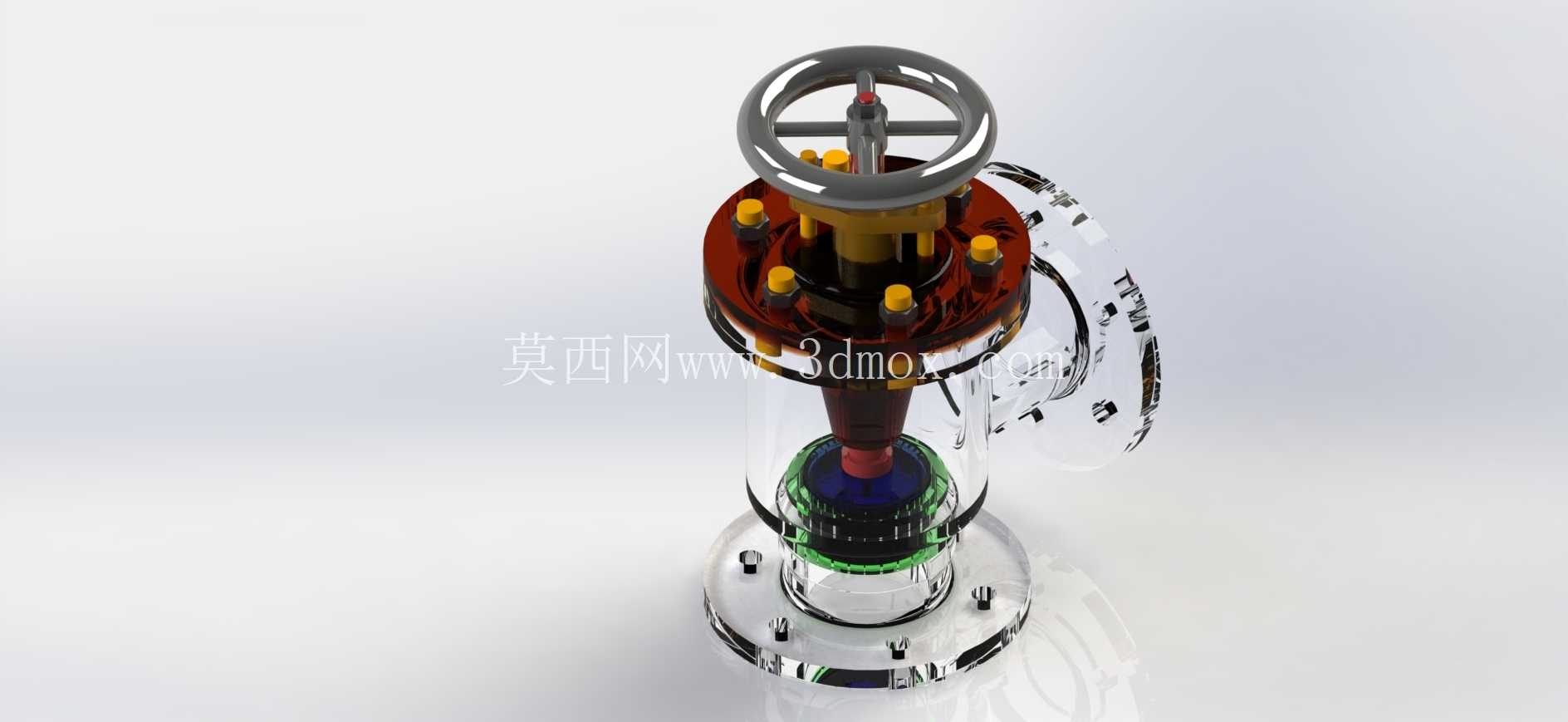

从结构设计逻辑来看，这款阀件整合了手动截止调节与止回防倒流的双重功能，上部的手轮操作机构通过阀杆连接内部的启闭件，旋转手轮时可带动阀杆升降，实现供水通路的开度调节与完全截断，手轮下方的阀盖部位采用多组螺栓紧固密封，搭配密封填料函避免阀杆处的介质渗漏；下部的阀腔内部集成了止回结构，当给水泵正常供水时，介质压力推动止回阀芯开启，水流可顺畅进入锅炉侧，当给水泵停止运行、出口压力低于锅炉侧压力时，止回阀芯在介质压力与复位结构的作用下自动闭合，阻断反向通路。阀体中部采用透明可视化的结构设计，可直接观察内部阀芯的动作状态，日常巡检时无需拆解阀体即可判断阀件是否处于正常工作位置，大幅降低运维排查的工作量。

在实际工况应用中，这类阀件需要耐受锅炉给水的温度与压力波动，内部与介质接触的构件采用耐水蚀的金属材质，密封面经过研磨处理，保证闭合状态下的密封性能，避免长期运行后出现内漏问题。手轮的操作力矩经过匹配设计，正常成年运维人员无需借助加力杆即可完成全行程启闭操作，阀杆上设置有开度指示结构，可直观判断当前阀门的开启比例，方便操作人员根据锅炉水位情况调整给水量。阀件的整体结构紧凑，轴向安装长度较短，适合在锅炉周边管路排布密集、安装空间有限的场景下使用，外部的连接紧固件均采用标准件，后期维护更换配件时无需定制特殊零件，可直接选用同规格的标准五金件完成替换。

从建模还原的角度来看，这款阀件的模型完整还原了手轮轮辐的弧度、阀盖螺栓的分布位置、法兰盘的密封槽结构、透明阀罩的壁厚以及内部阀芯的装配关系，各部件之间的装配间隙符合实际机械加工的公差要求，既可以用于锅炉给水系统的三维管路排布设计，也可作为阀件结构教学的演示模型，帮助设计人员直观理解这类复合功能阀件的内部构造与工作原理。在管路系统设计阶段，调用该模型可直接完成管路干涉检查，提前预判安装时是否会与周边的管路、支架、其他阀件产生位置冲突，减少现场安装时的整改工作量。
