4寸Y型管道流体杂质过滤部件

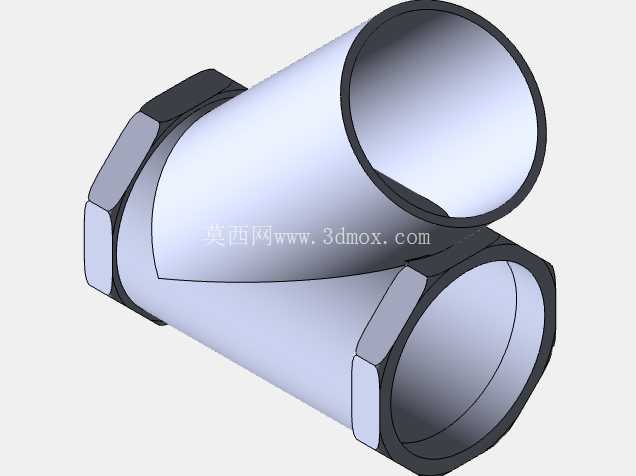

　　在民用给排水、工业循环水、液压传动、气动控制、化工介质输送等诸多管路系统中，管路内部残留的金属切屑、密封带碎屑、介质结垢颗粒、外界侵入的沙尘等固体杂质，是造成下游阀门卡涩、仪表测量失准、泵体叶轮磨损、换热设备流道堵塞的核心诱因，Y型过滤部件作为管路系统中最常用的在线式杂质截留装置，承担着前置防护的关键作用。这款4寸规格的Y型过滤结构，整体采用斜向分流的Y型布局，区别于直通式过滤结构的流道突变设计，其主体流道沿管道轴向贯通，过滤腔以约45度倾角斜向布置在主管道侧下方，既保证了正常通流状态下的压损控制，又能让被拦截的杂质在重力与介质冲力的共同作用下，自然沉降到过滤腔底部的储污区域，避免杂质长期附着在滤网表面造成通流面积衰减。

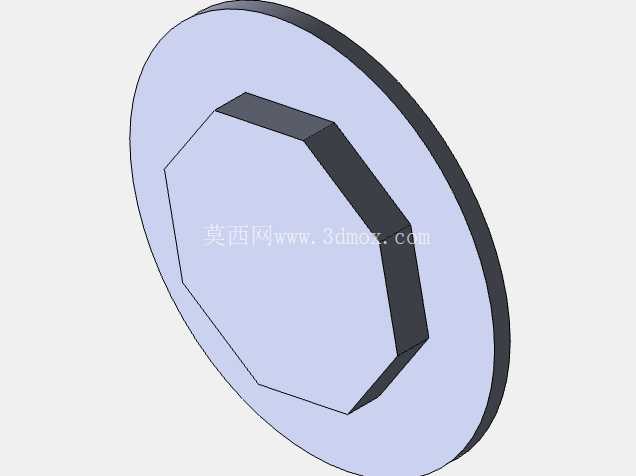

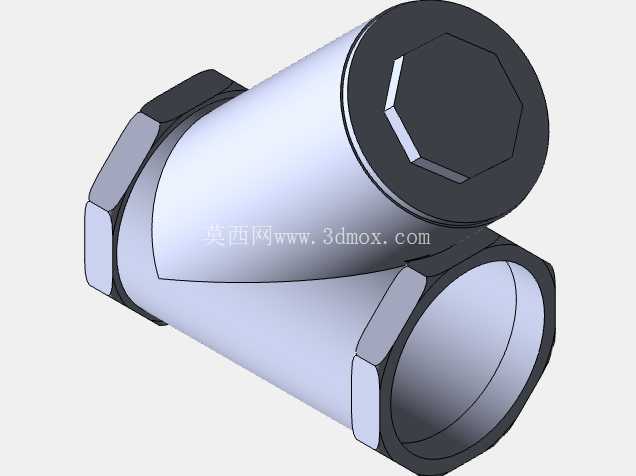

　　从结构细节来看，部件两端采用内螺纹连接形式，接口处的六角外形是专门为管钳安装预留的施力面，安装时可直接与同规格的4寸内螺纹管道或带外螺纹的阀件对接，无需额外配置转接法兰，适合螺纹连接标准的中小管径管路改造与预装场景。过滤腔端部的大尺寸六角端盖，是整个部件的维护操作位，日常排污或更换滤网时，无需将整个部件从管路上拆解，只需用扳手拧开端盖即可取出内置的过滤滤网，完成清理后重新装回即可恢复使用，大幅降低了在线维护的操作难度与停机时长。

　　设计过程中，首先需要匹配4寸公称通径的流道参数，主通道的通径尺寸与连接管道保持一致，避免通流截面突变造成的局部压损过大；过滤腔的倾斜角度经过流道仿真验证，既保证杂质能够顺利滑入储污腔，又不会让过滤段过长造成整体安装尺寸超出常规管路的布置空间。滤网的安装定位结构设置在端盖与主体的结合位置，端盖拧紧时会通过密封压边将滤网边缘牢牢压紧在主体的密封台肩上，避免介质从滤网与壳体的间隙处短路流走，失去过滤作用；端盖与壳体之间预留了密封件安装槽，可根据输送介质的特性选配橡胶、四氟或金属密封垫片，满足不同压力、温度、腐蚀特性介质的密封需求。

　　从安装边界来看，该部件的轴向安装长度与同通径的Y型过滤器行业通用尺寸保持一致，替换现有管路中的同规格旧部件时无需调整管道间距，过滤腔的斜向伸出长度也充分考虑了管路并排布置的间距要求，不会与相邻管路产生安装干涉；部件整体采用金属材质建模，结构壁厚按照常规管路承压标准设计，可满足多数中低压管路的使用强度要求。在实际选型应用中，这类Y型过滤部件通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，也可串联在泵组入口、换热设备入口、精密仪表前端，根据不同的过滤精度需求更换不同目数的滤网即可适配不同的杂质拦截要求；相较于篮式过滤器，其结构更紧凑、安装空间占用更小，适合安装空间受限、杂质含量相对较低的管路场景，日常维护周期可根据介质杂质含量灵活调整，排污时可通过端盖处预留的排污口接阀实现不停机在线排污，进一步提升管路系统的连续运行能力。建模过程中对各部位的倒角、螺纹退刀槽、密封槽等工艺细节都做了还原，六角施力面的对边尺寸符合管钳操作的空间要求，不会出现扳手无法卡合的问题，流道内壁的圆角过渡也充分考虑了介质流动的平顺性，减少局部涡流造成的压损与冲蚀。
