撬装式凝析油回收管路集成装置结构

　　这套凝析油回收集成装置的三维结构，完全围绕油气集输场站的凝液回收工况做的落地化设计，日常应用在天然气集输站、采气井场、油气处理厂的伴生气凝液析出环节，核心作用是把输气管线里随气流携带的凝析油、游离液态水等重质组分从气相介质里分离出来，避免液态组分进入下游压缩机、输气干线造成液击、设备冲蚀或者气质不达标问题。整套装置采用撬装集成的设计思路，所有工艺部件都整合在统一的型钢焊接底座上，不需要现场做大量管线拼接，到场之后只需要对接进出口主管道、排污接口和仪表接线就能投用，大幅缩减现场安装的施工周期，也能避免现场配管出现的工艺偏差。

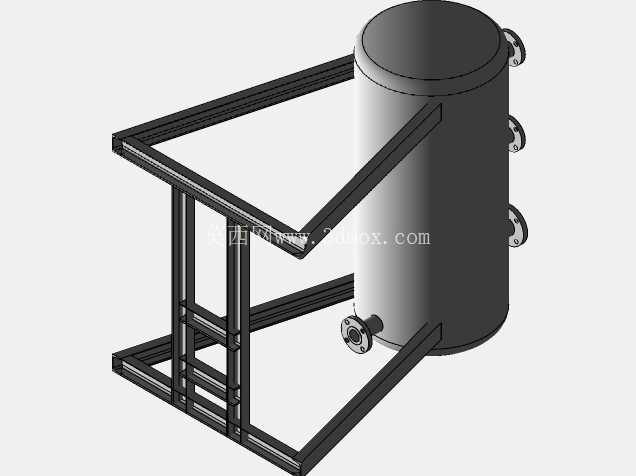

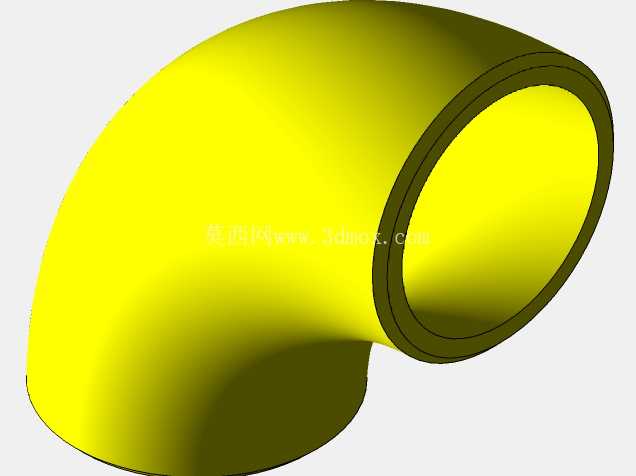

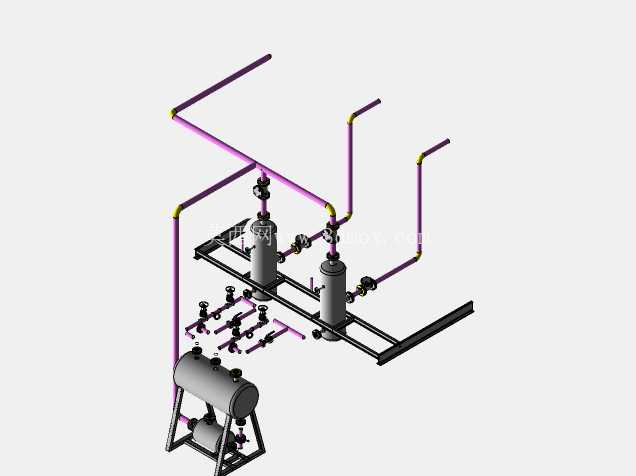

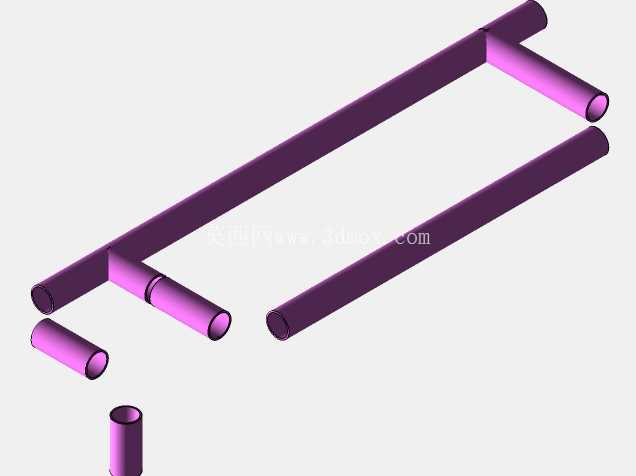

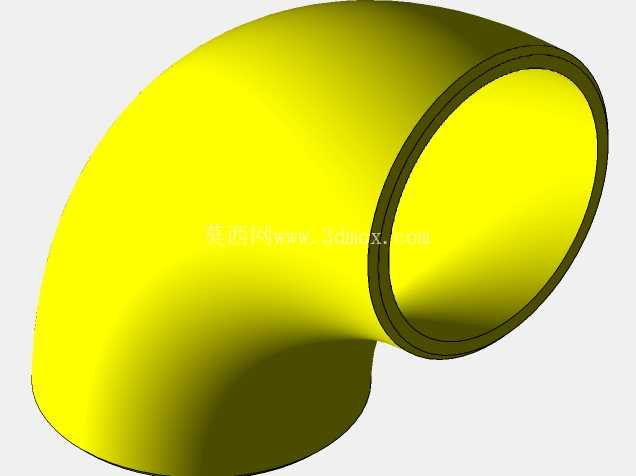

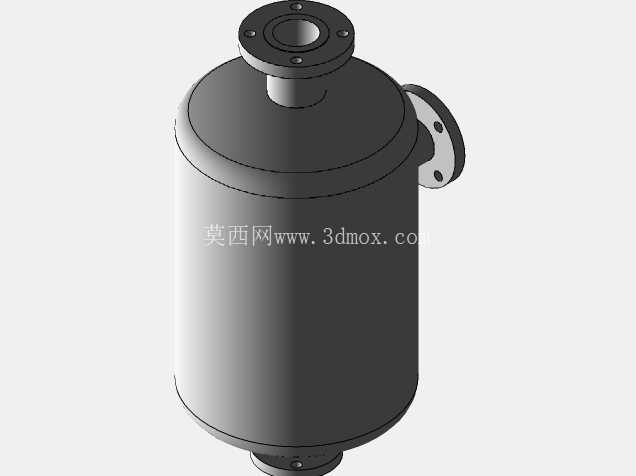

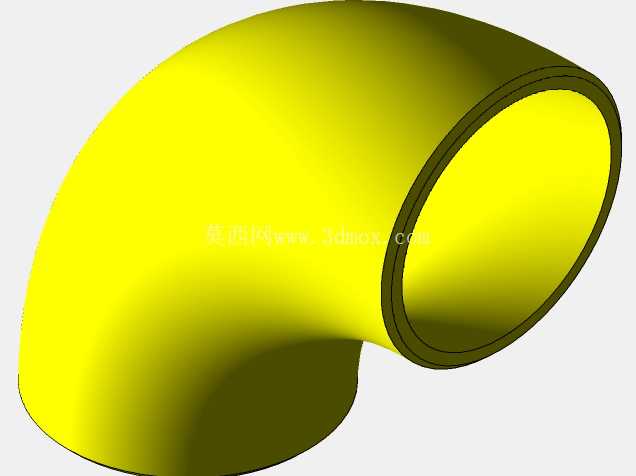

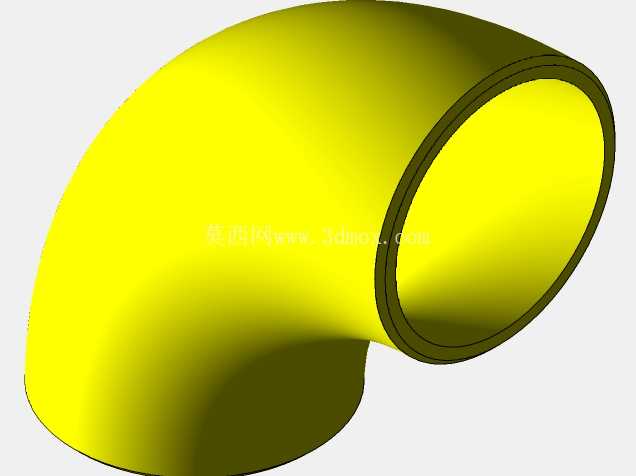

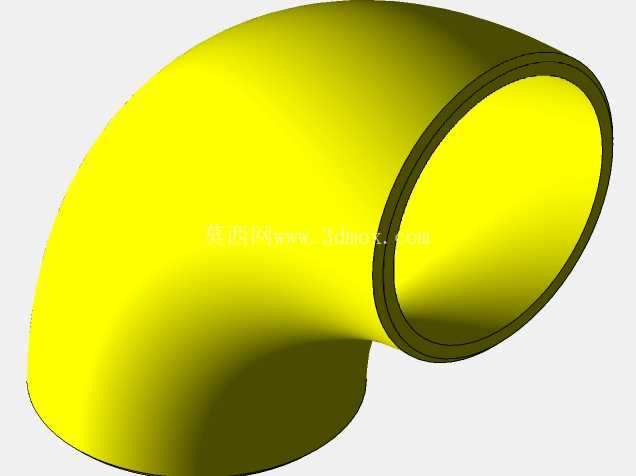

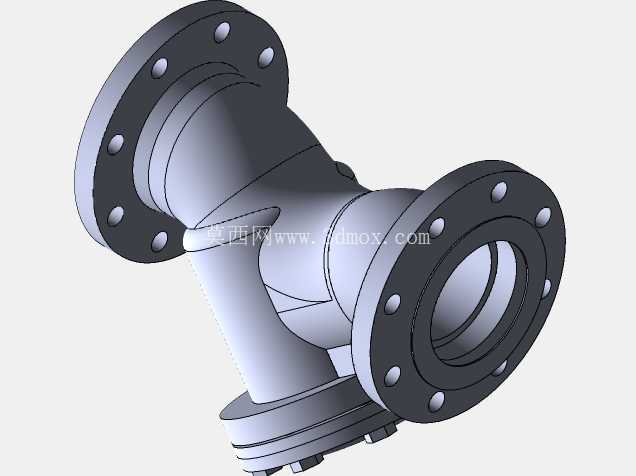

　　从结构布局来看，装置设置了三台核心承压罐体，其中卧式罐体布置在撬体前端低位，承担初级缓冲分液的作用，气流进入卧式罐之后流速骤降，大粒径的液滴靠重力自然沉降到罐底积液区；两台立式罐体沿撬体纵向排布在卧式罐后侧，承担二级、三级的精分离作用，内部可以根据工况需求加装丝网除沫、聚结滤芯等内件，把气流中夹带的微米级小液滴捕集下来，保证出口气相的带液率控制在工艺允许范围内。管路系统的设计完全匹配现场工艺流向，主工艺管线采用紫铜色标识的无缝钢管排布，所有转弯处都采用标准弯头衔接，避免直角弯造成的局部阻力过大；每台罐体的进出口、排污口、放空口都独立设置了切断阀，方便单台设备切出检修，不需要整套装置停工。

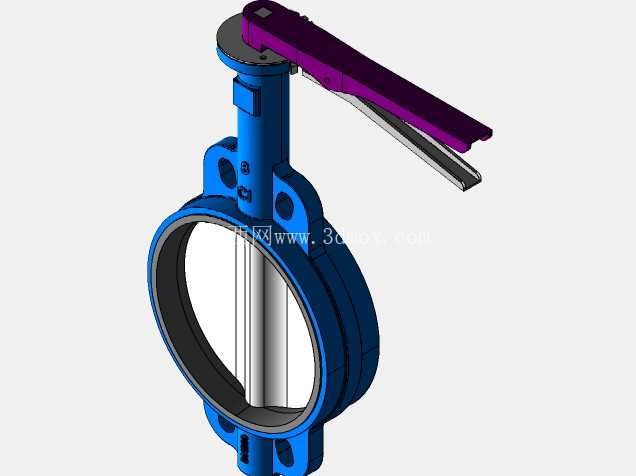

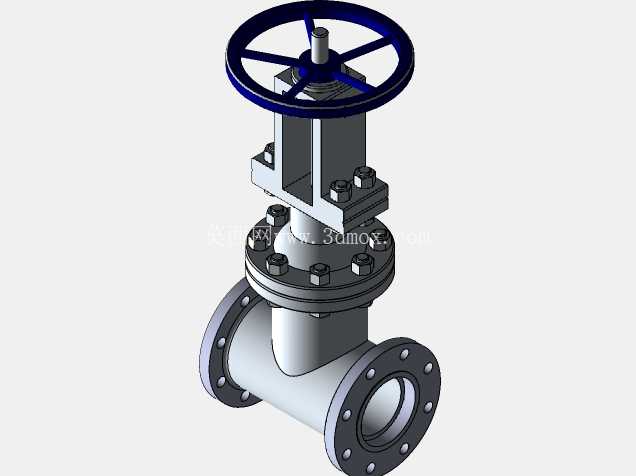

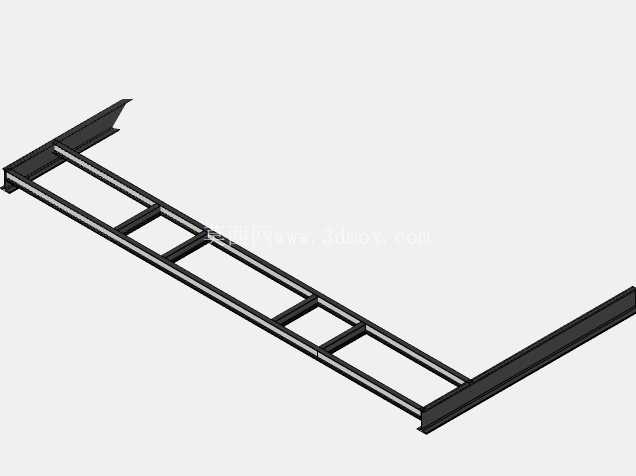

　　阀组区域集中布置在撬体中部的操作侧，所有阀门的操作手轮都朝向巡检通道方向，操作高度控制在人体工程学合理区间，日常开关、维护不需要登高或者探身操作。管线的支撑全部采用定制管卡固定在撬架的型钢横梁上，避免设备运输、运行过程中管线出现振动疲劳，尤其是泵出口、节流位置的管线，额外做了加强支撑，防止长期受气流脉动影响出现焊缝开裂。安装边界方面，整套撬体的底座采用槽钢焊接成整体框架，框架上预留了标准的地脚螺栓孔位，现场安装只需要做水平混凝土地基，把撬体落位后固定地脚即可，不需要额外做复杂的设备基础；进出口主管道的接口都设置在撬体边缘的统一标高位置，对接方向和常规场站的管线走向匹配，现场配管不需要做额外的变向调整。

　　设计过程中特意考虑了运维操作空间，罐体之间的检修通道预留了足够的拆装距离，更换滤芯、检修阀门的时候工具可以正常伸展，罐顶的放空口、安全阀接口都引到安全排放位置，避免带压介质排放的时候危及操作人员安全。排污管路全部从罐体底部汇接到统一的排污总管，最终接到站场的闭排系统，不需要单独给每个罐体接排污管线，减少现场的接口数量。整套结构的受力全部经过校核，撬体底座的型钢规格满足整体吊装的强度要求，运输过程中不会出现框架变形，罐体的鞍座、支腿和底座之间采用焊接固定，连接处做了加强筋处理，承受罐体满液重量的时候不会出现局部失稳。管线的坡度严格按照工艺要求设置，坡向罐体和排污口，避免管线内部出现积液死角，防止冬季低温环境下积液冻堵管线。
