卧式承压液体储运罐体结构设计

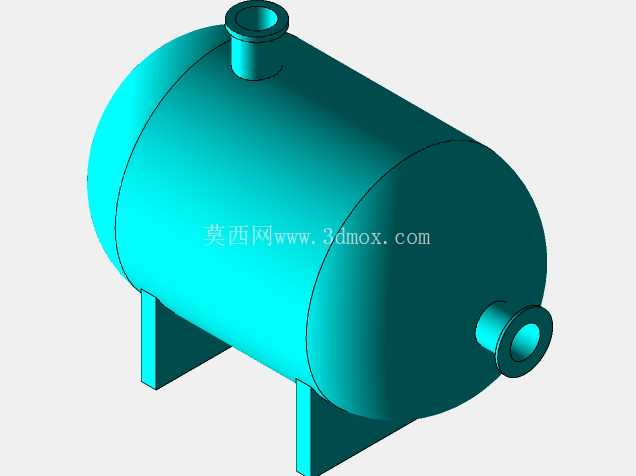

　　在液态物料的中短途转运、厂区内工序间物料暂存场景中，卧式结构的储运罐体一直是应用占比极高的承压类储运单元，这类设备的设计核心需要平衡承压稳定性、安装便捷性与管路对接的通用性，本次呈现的罐体结构完全围绕工业现场的实际使用需求搭建。从结构布局来看，罐体主体采用标准椭圆封头与圆柱形筒身焊接成型，这种组合结构相比平盖封头能在同等壁厚下承受更高的内部静压，避免筒身与封头连接位置出现应力集中导致的疲劳变形，适合储存无强腐蚀性的液态工业介质、生产用水或中性化工原料。

　　筒身顶部设置的垂直向上接管，主要用于物料灌装、排气阀安装或者溢流管路对接，接管的伸出长度预留了标准法兰的安装空间，不需要现场额外加工焊接短节；罐体端部侧面设置的水平径向接管，则作为物料出料口使用，位置靠近罐体下沿，能在排料时尽可能减少罐内残液存量，降低后续罐体清洗的工作量。支撑结构采用两个对称布置的鞍式支座，这种支座形式能将罐体满液状态下的总重量均匀分散到安装基础上，支座的立板与筒身外壁采用贴合焊接，接触位置做了圆弧过渡处理，避免局部应力过大造成筒身局部凹陷；支座底板预留了地脚螺栓安装孔，安装时可以直接与预埋钢板或者设备机架通过螺栓固定，不需要额外做焊接固定，方便后期设备移位与维护。

　　从设计思路上，整个罐体的壁厚取值按照常压到微压工况的安全余量计算，筒身的环向焊缝、纵向焊缝都预留了焊接坡口的建模细节，能直接导出用于生产下料的工程图，不需要二次调整结构细节。安装边界方面，罐体的总长度、筒身直径与支座间距的比例经过优化，在满足常规运输车辆货台尺寸限制的前提下，尽可能扩大单罐的有效容积，两个支座的中心距控制在筒身总长度的0.6倍区间，符合卧式容器的支撑设计规范，避免满液状态下筒身出现中部下挠变形。管路接口的位置设计同时考虑了灌装工位与出料工位的操作高度，顶部接管的高度适配常规灌装管道的对接高度，端部出料口的高度匹配常规输送泵的入口高度，不需要额外增加过渡管路就能完成与上下游设备的对接。

　　在实际使用场景中，这类罐体既可以固定安装在生产车间作为工序间的暂存容器，也可以通过固定支座安装在运输车辆底盘上作为中短途液态物料转运单元，罐体的内壁做了光滑过渡处理，没有卫生死角，也可适配食品级液态物料的储存转运需求，只需要根据接触介质的特性调整筒体材质即可，整体结构没有冗余设计，所有结构特征都服务于实际使用中的安装、操作、维护需求，建模过程中对焊缝位置、接管补强、支座受力点都做了细节还原，能直接用于结构受力仿真、生产下料或者设备选型的三维参考。
