卧式废润滑油汽化热解反应器结构设计

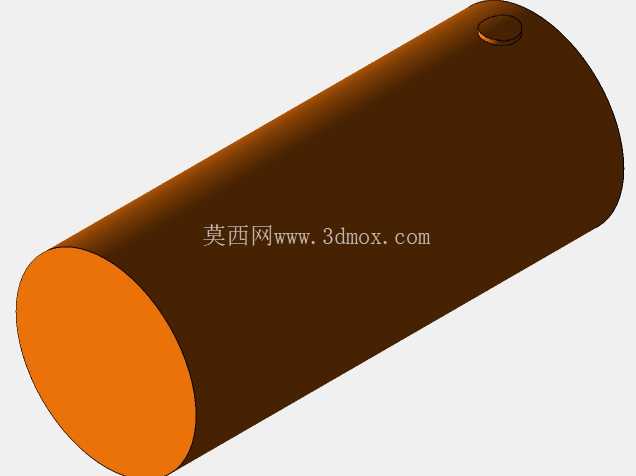

　　在废矿物油资源化回收的生产线布局中，热解反应器是承担废润滑油汽化裂解核心工序的承压罐体设备，其结构合理性直接决定整套再生装置的连续运行稳定性与油品收率。该卧式布置的反应器采用单圆筒承压壳体结构，筒体两端采用平盖封头形式封闭，其中一端封头为可拆结构，方便后期检修时清理筒体内壁结焦、更换内部布流构件，另一端封头与筒体采用焊接固连，保证承压边界的密封可靠性。筒体顶部设置的小直径凸台接口为工艺气相出口，热解过程中汽化产生的轻质油气从该接口引出，进入后续的冷凝分馏单元，接口位置避开筒体顶部的纵向焊缝，减少应力集中对承压结构的影响。

　　从结构设计逻辑来看，该反应器的筒体长径比控制在3:1左右，这种比例既可以保证废润滑油在筒内有足够的受热停留时间，让重组分能够充分吸热汽化，又不会因为筒体过长导致内部物料流动死区过大，减少结焦附着的概率。筒体壁厚按照常压热解工况的设计压力核算，预留足够的腐蚀裕量，适配废润滑油中含有的少量硫、杂质组分对壳体的长期腐蚀影响，内壁不设置额外的内构件，降低结焦后清理的作业难度，适配中小型废油再生站点的运维能力。在现场安装边界方面，该卧式反应器需要配套两个鞍式支座进行支撑，支座的安装位置距离两端封头的距离为筒体直径的0.2倍，避开筒体的最大弯矩截面，降低支座处的局部应力。

　　设备安装时需要保证筒体沿长度方向有千分之三的坡度，坡向排污端，方便热解完成后残留的重质渣油从底部排污口排出。设备周边需要预留至少1.2米的操作检修空间，尤其是可拆封头的一侧，需要预留足够的封头拆卸、内部清焦的作业面，顶部气相出口需要对接油气输送管道，管道设置补偿器抵消热胀位移，避免管道应力传递到反应器接口造成焊缝开裂。实际生产运行中，该反应器外部通常配套夹套或者盘管加热结构，热源采用导热油或者高温烟气，热量通过筒壁传递给内部的废润滑油，让物料在设定温度下完成汽化过程，设备的操作温度控制在废润滑油的馏程范围内，避免温度过高导致物料过度裂解产生不凝气，降低液相油品的收率。筒体顶部除了气相出口之外，还可以根据工艺需求设置温度检测口、压力检测口、安全泄放口，其中安全泄放口的泄放面积按照筒体的容积核算，保证超压工况下能够快速泄放压力，避免设备发生安全事故。在三维建模过程中，该模型严格按照承压设备的设计规范构建，筒体的焊缝结构、封头的连接形式、接口的凸台结构都做了还原，没有多余的装饰性结构，所有特征都对应实际加工制造的工艺要求，比如筒体的卷制焊缝预留了合理的错边量余量，接口凸台的高度满足管道焊接的作业空间要求，封头的厚度与筒体壁厚匹配，避免连接处出现结构突变。

　　对于从事废油再生设备设计、环保装备结构开发的工程人员来说，该模型可以作为同类型卧式热解设备的方案设计参考，在进行同规格设备的选型或者改型设计时，可以直接参考其长径比设置、接口布置位置、安装支撑的布局逻辑，减少方案阶段的重复建模工作量，同时可以基于该模型进行受力仿真、流场仿真的前处理几何基础，验证不同工况下筒体的应力分布、内部物料的流动状态，优化设备的运行参数。需要注意的是，该模型呈现的是反应器的主体壳体结构，实际应用中还需要配套外部的保温层、加热组件、支座、密封紧固件等附属结构，在进行整套设备的三维装配时，可以基于该主体模型进行附属构件的匹配设计，保证各部件之间的装配间隙合理，不存在干涉问题。
