发电厂工业厂房用管壳式热交换器结构

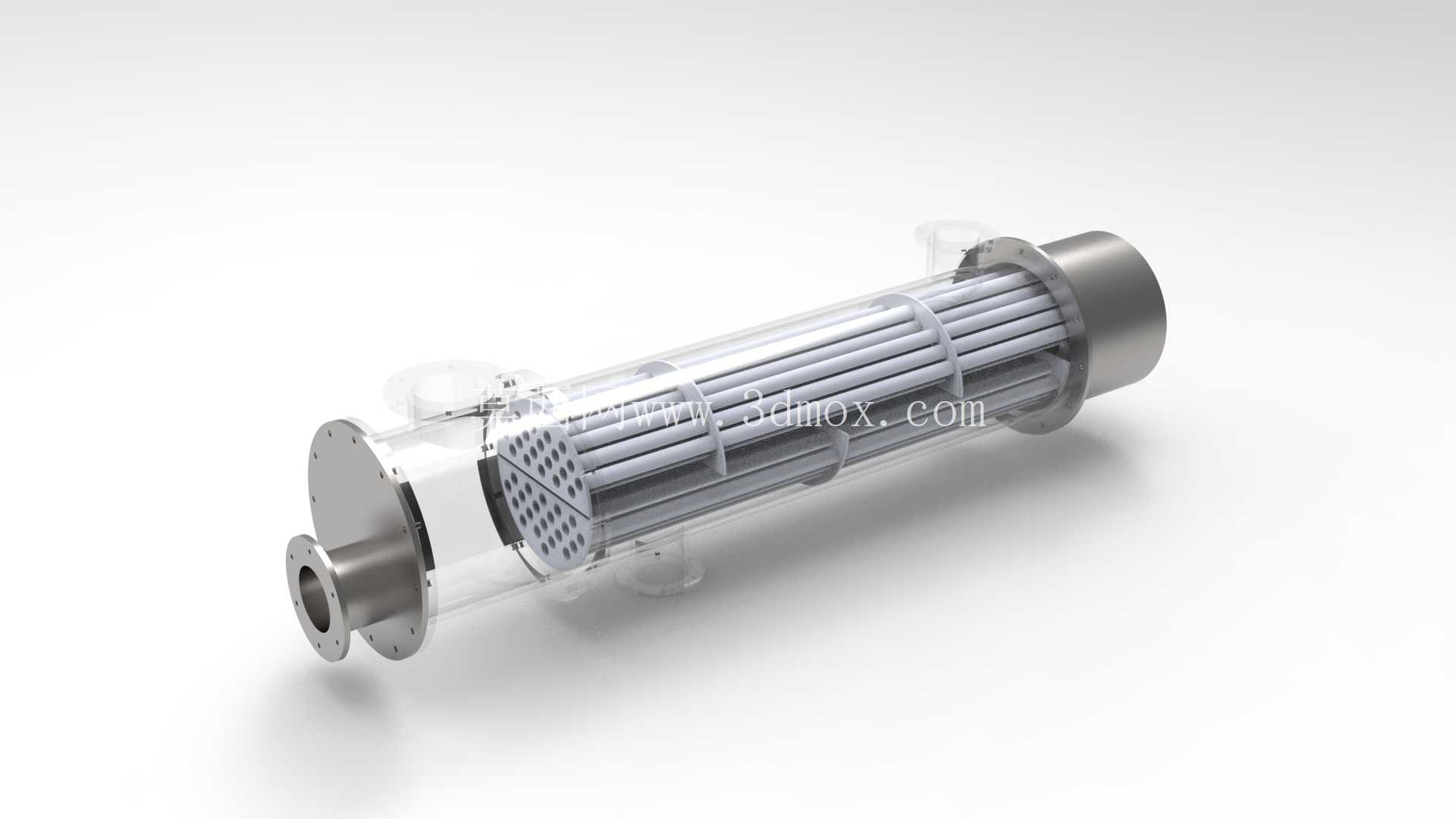

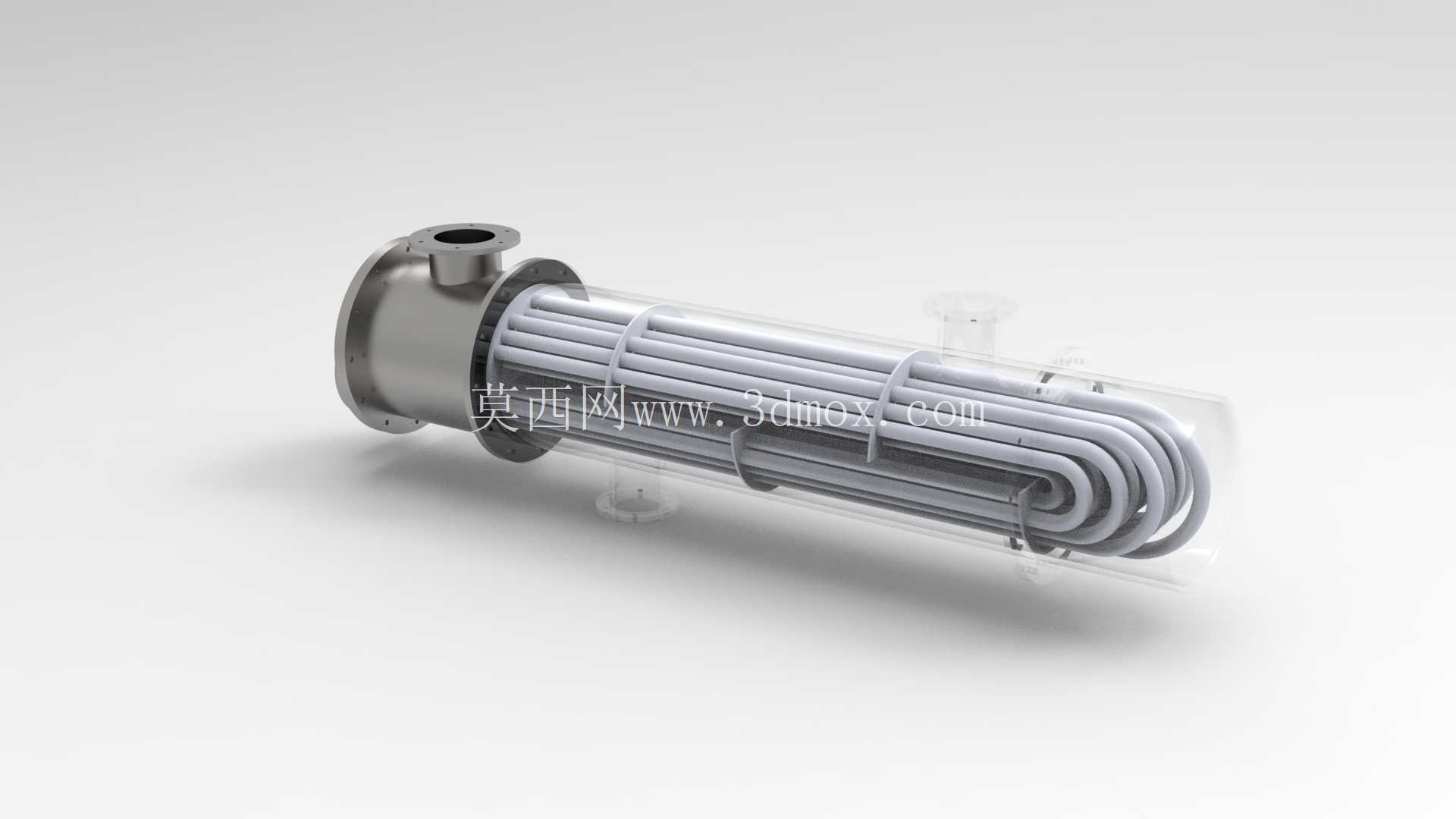

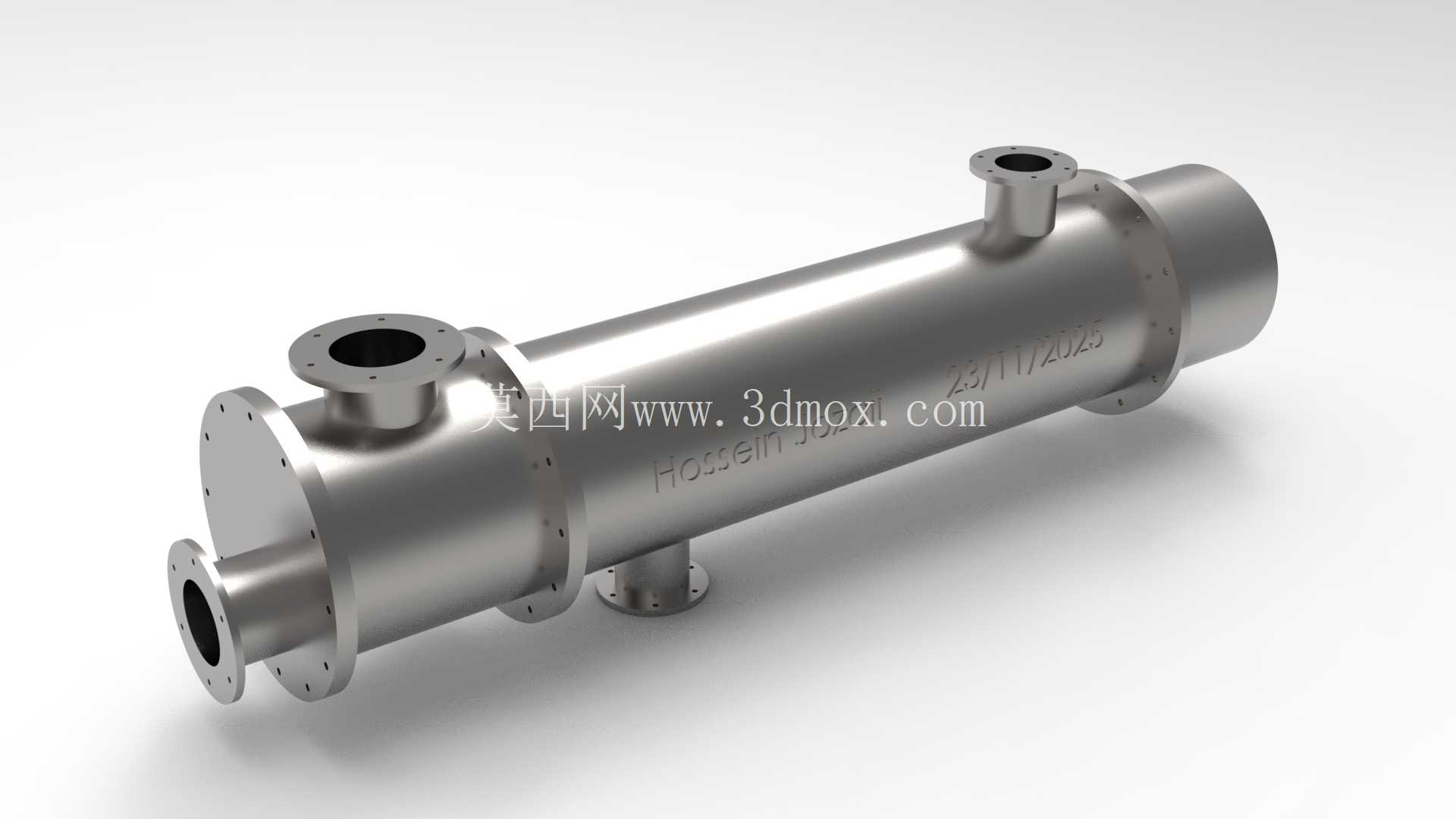

　　在火力发电厂的热力系统、大型工业厂房的集中供冷供热管网中，管壳式热交换器是承担介质间热量传递的核心承压设备，本次呈现的卧式管壳式换热结构，完全围绕工业现场的安装运维需求完成结构设计，适配常规汽水换热、水水换热的通用工况。从安装边界来看，该设备采用卧式单壳程结构，整体为圆柱形承压壳体，壳体两端采用带法兰的管板结构封端，所有外接管路接口均采用标准法兰连接形式，分别在壳体轴向两端、壳体上部、壳体下部设置不同通径的法兰接口，可分别对应冷热介质的进出管路，安装时可直接匹配现场对应通径的工艺管道法兰，无需额外加工转接结构，设备底部设置带螺栓孔的支撑鞍座，可直接固定在混凝土基础或钢制设备支架上，鞍座的螺栓孔预留了一定的安装调整余量，可抵消现场管路安装时的少量位置偏差。

　　从设计思路层面，该结构优先考虑了承压稳定性与检修便利性，壳体采用等径直筒段设计，减少了变径带来的应力集中点，所有接口与壳体的连接位置均做了补强处理，避免开孔位置在长期承压运行下出现开裂风险；两端的管板法兰采用螺栓紧固连接，当设备运行一定周期需要清理管程结垢、更换密封垫片时，仅需拆卸端盖法兰即可完成内部检修，无需整体切割壳体，大幅降低现场运维的工作量。设备的功能特性上，壳程与管程分别走不同温度的介质，通过管壁完成热量传递，壳体上设置的多个接口可适配多程换热的流道设计，提升介质在壳程内的停留时间，强化换热效率，所有法兰密封面均采用突面结构，适配中低压工况下的垫片密封要求，可满足常规工业场景1.6MPa及以下压力等级的换热需求。

　　在实际应用场景中，这类热交换器既可以用在发电厂的回热系统中，完成汽轮机抽汽与凝结水之间的热量交换，提升机组热效率，也可以用在工业厂房的循环水系统中，完成工艺循环水的冷却或加热，保障生产工艺的温度参数稳定；在化工生产的工艺段中，这类结构也可作为通用换热单元，完成不同工艺介质之间的热量回收，降低生产过程的能耗。建模过程中严格遵循压力容器的结构设计规范，所有法兰的连接孔位置、鞍座的安装尺寸均参考通用工业标准设定，壳体的壁厚、管板的厚度均按照中低压换热设备的常规参数设置，既保证结构强度满足运行要求，也避免过度设计带来的材料浪费；设备的所有转角位置均做了合理的圆角过渡，还原实际加工过程中的工艺要求，避免出现尖锐直角这类不符合实际加工工艺的结构，外接接口的伸出长度也预留了法兰安装的操作空间，方便现场施工时进行螺栓紧固操作。

　　对于从事热力系统设计、设备选型的工程人员来说，该结构可作为通用管壳式换热器的基础参考模型，可根据实际项目的介质参数、处理量要求，调整壳体通径、长度、接口通径、换热管数量等参数，快速适配不同项目的设计需求；对于三维建模从业者来说，该模型涵盖了圆柱形壳体建模、法兰标准件调用、焊接结构处理、支撑结构设计等多个常用机械建模知识点，可作为压力容器类设备建模的练习参考，掌握这类承压设备的建模逻辑与结构设计要点。
