工业暖通用管壳式高效热交换器结构设计

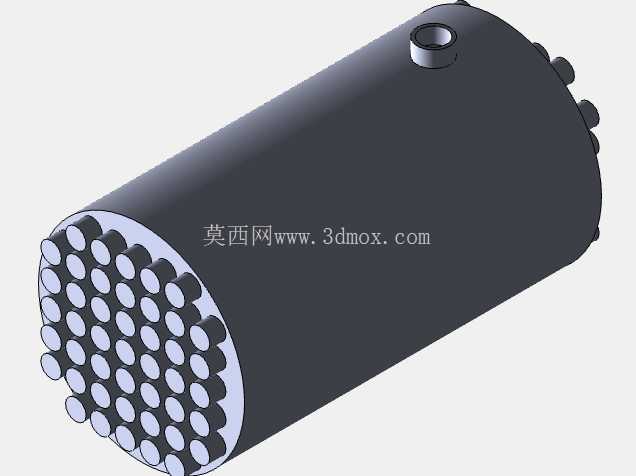

　　壳体顶部设置单根流体进出口接管，接管位置避开壳程流体的流动死区，配合端部的管箱结构，可实现管程、壳程流体的完全逆流换热布置，逆流布置下的对数平均温差比顺流布置高20%以上，能在相同换热负荷下缩减设备整体体积。设计过程中首先锚定的是安装边界的适配性，壳体外径、管束长度的比例控制在1:3到1:4的常规卧式换热器区间，可直接适配多数工业厂房、暖通机房的预留安装空间，端部管束侧预留足够的管箱拆装空间，满足后期检修时抽换管束的操作需求，无需额外预留过大的检修场地。壳体上的接管采用标准法兰连接尺寸，可直接匹配常规工业管道的对接规格，无需额外制作转换接头，降低现场安装的施工难度。在工业制程换热、商用暖通空调的冷热量传递场景中，管壳式热交换器是应用覆盖度极高的通用换热设备，本次呈现的结构设计，核心围绕冷热流体的接触效率提升做针对性优化，适配多数常规工业流体换热、暖通系统水热交换的工况需求。从结构布局来看，该设备采用卧式圆柱壳体作为承压主体，壳体一端集成密集排布的换热管束，管束采用正三角形错排布局，相比顺排布局能在相同壳程直径下提升约15%的换热面积占比，同时让壳程流体在流经管束时形成更强的湍流扰动，减少管壁边界层的热阻，提升整体传热系数。

　　从功能实现逻辑来看，该结构可适配两种流体的换热场景：管程走高压、高腐蚀性或者易结垢的流体，因为管束内壁的清洗难度更低，且单根换热管的承压能力更强；壳程走低压、大流量的换热介质，壳体的大容积流道可以降低壳程流体的流速，减少沿程阻力损失，降低配套循环泵的扬程需求。管束端部采用管板焊接固定，管板与壳体之间采用密封焊接结构，避免两种流体出现串流问题，每根换热管与管板的连接位置都做了胀接加焊接的双重密封处理，适配温度波动较大的换热工况，减少因热胀冷缩导致的连接位置泄漏风险。

　　在实际工况适配中，该结构可覆盖0-150℃的常规水-水换热、蒸汽-水换热场景，壳程的承压能力设计为1.6MPa，管程承压能力可根据实际需求调整到2.5MPa，满足多数工业低压换热、暖通空调系统的工作压力要求。设计时特意规避了壳程的流动死区，在壳体端部的管板位置设置了导流结构，让进入壳程的流体可以均匀冲刷所有换热管的表面，避免局部区域流体不流动导致的结垢、换热效率下降问题。对于暖通空调场景的应用，该结构可直接作为空调主机的冷凝器、蒸发器使用，也可作为区域供暖的水-水换热机组核心部件，大换热面积的管束设计可以在较小的换热温差下实现足够的换热量，降低供暖系统的回水温度差，提升整个供暖系统的运行效率。

　　在工业制程场景中，该结构可用于循环冷却水的余热回收、工艺流体的冷却或加热工序，紧凑的结构设计可以减少设备的占地面积，相比同换热量的老式列管换热器，体积可缩小约10%，重量降低8%左右，方便在现有厂房的技改项目中进行替换安装，无需对原有安装基础做大规模改造。建模过程中对所有的密封面、连接位置都做了干涉检查，确保管束与壳体之间的间隙均匀，折流板（该结构采用弓形折流板，图中未完全展示内部结构）的缺口角度控制在25度，引导壳程流体呈S形流经管束，既提升湍流程度，又控制壳程的阻力损失在合理区间，避免流速过高导致的管束振动问题。设备的安装支座采用标准的鞍式支座结构，支座的间距符合卧式容器的设计规范，可保证壳体在充满流体的承重状态下，弯曲应力控制在材料许用应力范围内，长期运行不会出现壳体变形问题。
