三英寸三螺栓连接排气法兰结构设计

　　在排气系统的管路对接场景中，这类三螺栓布局的法兰件是小口径管路密封连接的核心部件，常见于通径三英寸的排气支路、小型内燃机排气段、工业通风排气支管的对接位置，承担管路对位、密封承压、载荷传递的作用。不同于常规四螺栓对称法兰，三螺栓的三角布局在小安装空间内有独特的适配优势，当安装面周边存在管线干涉、安装操作空间狭窄无法完成四向螺栓对位锁紧时，三角分布的螺栓孔能减少操作所需的周向空间，三个锁紧点形成稳定的三角形受力面，在排气系统常见的振动工况下，能避免螺栓受交变载荷出现的松脱风险，锁紧后的受力均匀性在小通径管路场景下完全满足密封要求。

　　从结构设计逻辑来看，法兰主体采用环形基体设计，中心通径严格匹配三英寸管路的通流尺寸，避免通径突变造成的排气紊流、压损增大问题，法兰密封面为平面加工形式，适配常规石棉密封垫、金属缠绕垫的平面密封要求，密封面的平面度公差控制在对应密封等级要求范围内，保证锁紧后密封垫受压均匀，不会出现局部压溃或者密封间隙导致的排气泄漏。三个螺栓孔采用非对称三角分布，孔位的位置度公差根据配套螺栓的直径设置合理间隙，既保证安装时能顺利对位穿入螺栓，又不会因为间隙过大造成管路对接错位，每个螺栓孔周边做了局部加厚处理，因为螺栓锁紧时的压应力会集中在孔位周边，局部加厚能避免法兰在螺栓预紧力作用下出现翘曲变形，尤其是法兰长期处于排气高温环境下，材料强度会有一定下降，局部加厚的结构能提升高温下的结构刚性，减少长期使用后的蠕变变形。

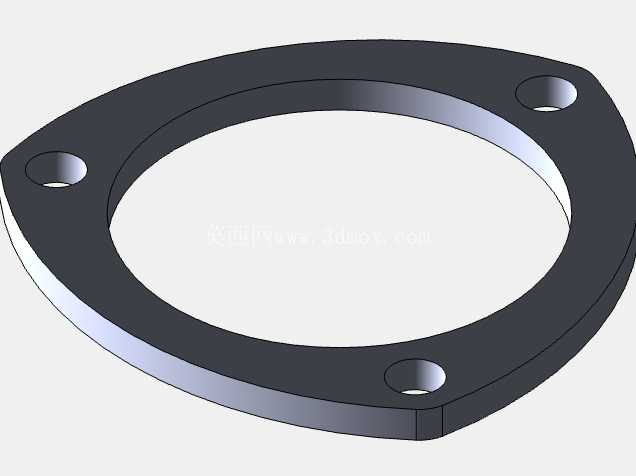

　　法兰的外轮廓没有采用常规的整圆设计，而是顺着三个螺栓孔的分布做了切边处理，切除了螺栓孔之间多余的轮廓材料，一方面能降低法兰整体重量，对于有轻量化要求的移动设备排气系统来说，每一处减重都能降低整体载荷，另一方面切边后的轮廓能避开周边相邻的管线、安装支架，减少安装时的干涉问题，在空间紧凑的安装舱体内，这种异形轮廓的适配性远高于整圆法兰。从安装边界来看，法兰的厚度根据排气系统的工作压力、温度区间做了匹配设计，厚度既要满足螺栓预紧时的抗弯强度要求，又要避免过厚造成的材料浪费、安装空间占用过大，三个螺栓孔的中心距尺寸经过严格校核，保证配套螺栓安装后，螺栓头与法兰外边缘留有足够的扳手操作空间，不需要额外使用特殊套筒就能完成锁紧操作。

　　实际使用中，这类法兰对接时需要在两个法兰密封面之间加装对应耐温等级的密封垫片，三个螺栓采用对角分步锁紧的方式，逐步加载预紧力，避免单次锁紧单个螺栓造成的法兰偏斜、密封垫压偏问题，锁紧后的法兰能承受排气系统的脉动压力、温度交变带来的热胀冷缩载荷，三角布局的螺栓能抵消部分振动带来的横向剪切力，相比两螺栓法兰的抗错位能力更强，相比四螺栓法兰的安装空间要求更低，在小通径排气支路、改装排气系统、小型工业排气管道中应用十分广泛。建模过程中需要重点关注螺栓孔的位置度公差、密封面的平面度要求、局部加厚区域的过渡圆角设计，过渡圆角能减少应力集中，避免法兰在振动、热载荷作用下从孔位边缘出现裂纹，法兰的内孔边缘做了小倒角处理，既可以去除加工毛刺，也能在对接管路时起到导向作用，方便管路快速插入对位。
