长距离输送用拉链式通风管道结构

在车间除尘、工位通风、物料气力输送这类需要跨工位布设风路的场景里，普通柔性软管往往会因为跨距过大出现管身下垂、内壁褶皱增大风阻的问题，长期运行还会因为管壁反复弯折出现磨损漏风，后期清理管内积尘也十分不便，拉链式风管的结构设计正是针对这类工程痛点做的针对性优化。

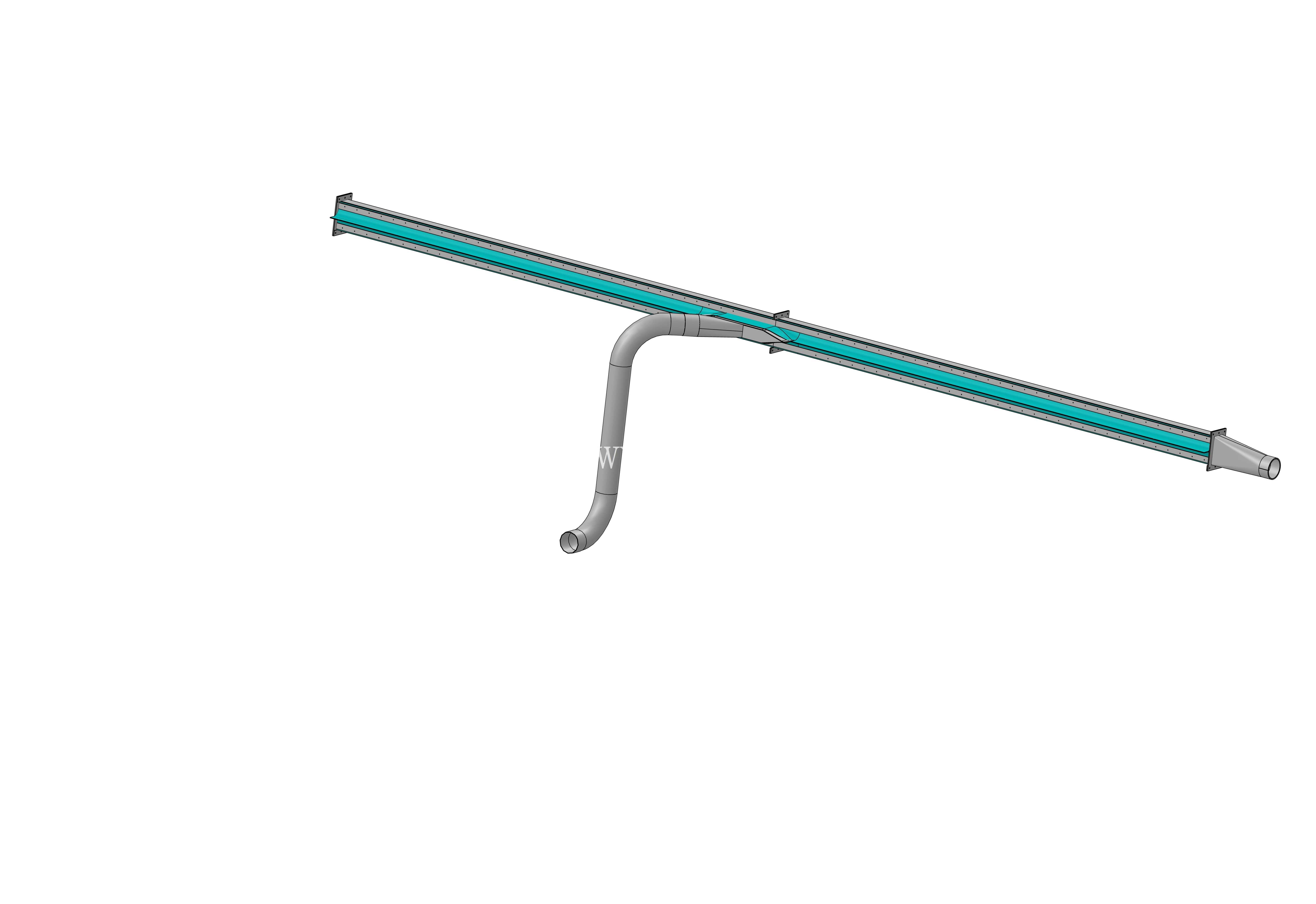

从实际使用场景来看，这类风管主要适配两类输送需求：长距离直线布设的主风路，以及需要从主风路引出支路对接工位吸尘罩、排风接口的分支风路。主风管采用直段拼接的结构，管身沿轴向设置密封拉链，替代传统软管的螺旋钢丝支撑结构，管身内壁可以做到全程平滑无凸起，气流通过时不会因为褶皱产生局部涡流，同等风量下的摩擦损失比普通波纹软管低30%以上，长距离输送时不需要额外增加风机压头就能满足末端风速要求。

设计时首先要考虑安装边界的适配性，直段管身的标准节长度可以根据现场布设间距做调整，单节长度控制在2-4米区间时，管身自身的刚性可以支撑跨距内不下垂，不需要额外增加密集的吊点，只需要在每段管节的连接位置设置吊装固定件即可，能大幅降低现场安装的工作量。分支接口采用90度弧形弯管过渡，弯管的曲率半径取管径的1.5倍，避免直角转弯造成的风阻陡增，同时分支接口与主风管的连接位置做翻边密封处理，对接时不需要额外打胶就能保证漏风率在允许范围内。

功能特性上，轴向拉链的设计主要服务于后期运维需求，当管内积存粉尘、碎屑需要清理时，不需要整段拆卸风管，只需要拉开对应位置的拉链就能直接擦拭管内壁，清理完成后拉合拉链即可恢复密封，相比传统法兰连接的硬管，运维效率能提升数倍。这里需要注意设计细节：拉链的布设位置不能选在管身底部，因为输送含尘气流时，粉尘和碎屑会受重力作用沉积在管底，若拉链设在底部，长期运行后粉尘会卡入拉链齿缝造成密封失效，甚至出现碎屑从拉链缝隙掉落的问题，因此拉链统一设置在管身侧上方45度位置，既方便操作人员站在侧面开合拉链，又能避开积尘区域，延长密封结构的使用寿命。

针对不同输送距离的适配逻辑也有区分：当输送跨距超过10米的长距离场景，需要在风管的两端都设置空气收集接口，一端对接风机提供动力，另一端设置回风或集尘装置，避免管内末端形成气流死角造成积尘；如果是3米以内的短距离工位送风或吸尘，只需要在对接动力源的一端设置接口，另一端敞口对准作业工位即可，但此时要注意敞口端的下方不要设置精密设备或物料堆放区，避免偶尔掉落的少量积尘污染作业面。

结构选材上，管身主体采用金属板材辊压成型，相比塑料或帆布材质的软管，金属管壁的耐磨性更好，输送含硬质碎屑的气流时不会轻易被磨穿，管身的刚性也能保证长期使用不会出现变形缩径的问题。拉链采用密封型金属拉链，齿面做防锈处理，适配车间内多粉尘、偶尔有凝露的使用环境，反复开合数百次也不会出现卡滞或密封失效的问题。

安装时还要注意现场的空间边界，主风管的布设高度要避开车间内的行车、管线桥架等障碍物，分支弯管的引出方向要正对工位的产尘点，弯管末端可以快速对接不同口径的吸尘罩，不需要额外做变径接头。管节之间的连接采用抱箍锁紧结构，对接时只要将两节管的端面对齐，拧紧抱箍螺栓就能完成固定，现场安装不需要焊接作业，适配厂房内不停产改造的施工需求。

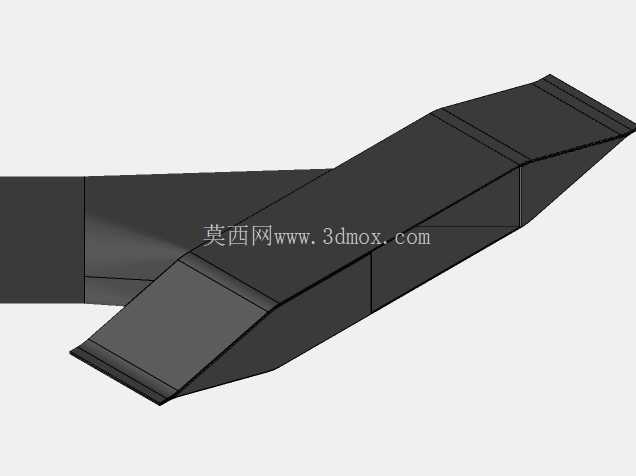

从建模逻辑来看，做这类风管的三维结构时，首先要确定主风管的通径，根据设计风量计算出合适的管径，保证管内风速控制在合理区间，避免风速过低造成粉尘沉积，或是风速过高增大风噪和能耗。之后沿轴向绘制拉链的安装槽位，槽位深度要刚好容纳拉链闭合后的厚度，保证拉链安装后不会突出管内壁干扰气流。分支弯管部分要做平滑的曲面过渡，不能出现折边或凸起，弯管与主风管的相贯线位置要做满焊处理的建模示意，保证实际生产时该位置的密封性能。最后还要预留吊装孔的位置，每个管节两端的吊装孔间距要匹配现场常用的吊装型材间距，避免安装时出现孔位不对的问题。
