环形嵌套螺旋弹性构件三维结构设计

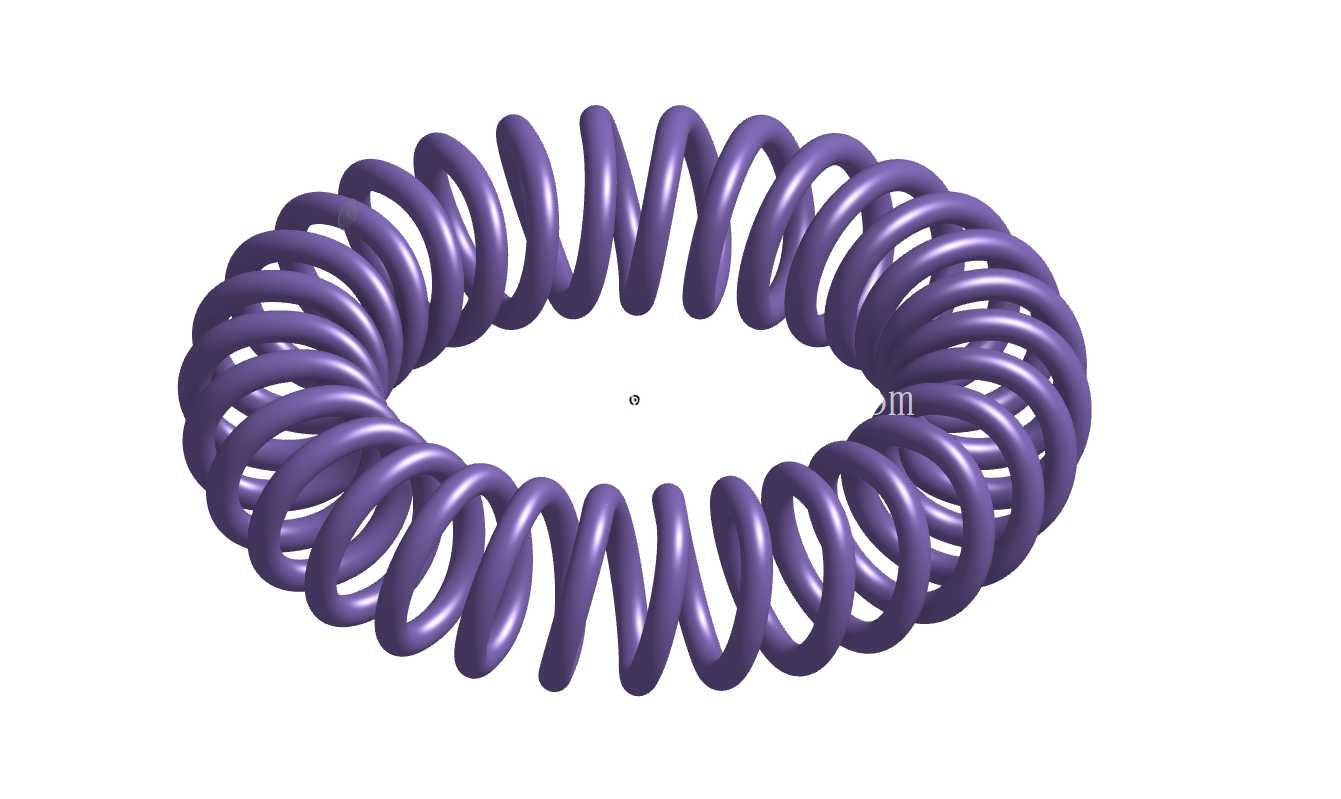

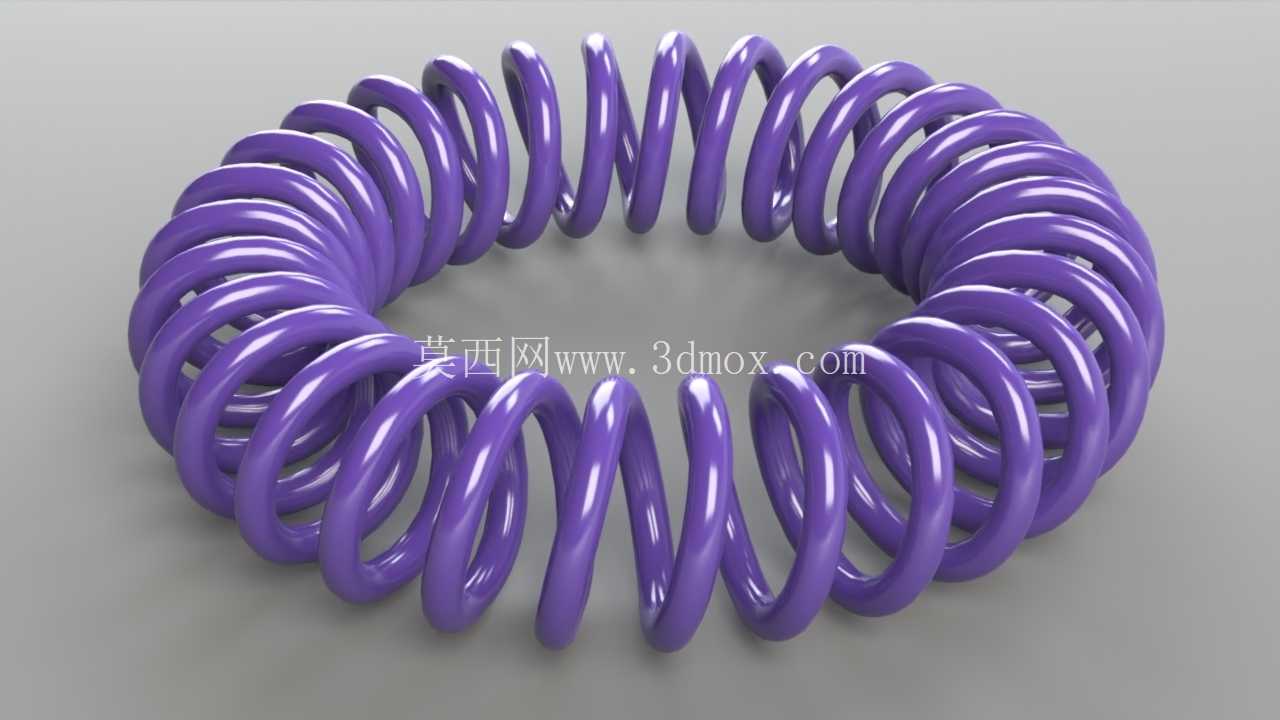

　　这类环形嵌套的螺旋弹性构件，在实际工程场景中常被用于需要周向均匀弹性支撑、环形空间内缓冲吸能的场合，比如精密仪器的环形隔振支座、小型旋转设备的周向预紧组件、手持通讯设备的内置缓冲结构，区别于普通圆柱螺旋弹簧，其整体呈闭合环形布局，所有簧圈沿环形基体连续缠绕，能在环形安装边界内提供全周向的弹性反馈，不会出现普通弹簧安装后偏载、受力不均的问题。从结构设计逻辑来看，该构件的核心是将连续的簧丝沿环形路径做螺旋缠绕，簧丝本身的截面为圆形，缠绕过程中需要保证每一圈簧圈的螺距均匀，相邻簧圈之间预留均匀的间隙，避免受力压缩时出现圈间摩擦、卡滞的问题。

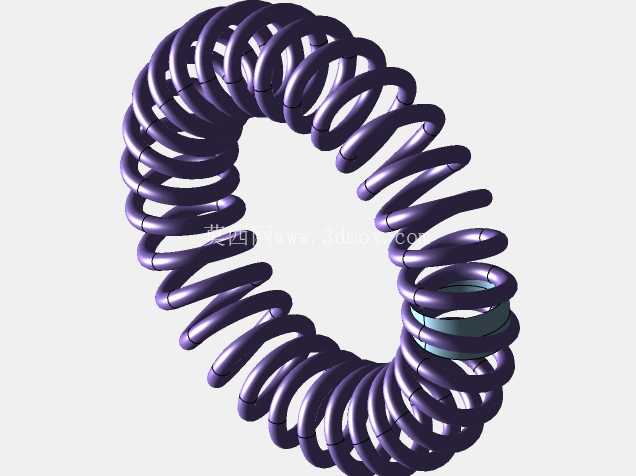

　　设计时首先要确定整体的安装边界，也就是环形构件的中心环直径、簧圈的外径尺寸，这两个参数直接决定了构件能适配的安装空间——比如用于小型通讯设备内置缓冲时，整体外径需要控制在设备内部环形安装槽的尺寸范围内，中心环的内径要避开内部的走线、核心元件区域，避免安装时出现干涉。建模过程中采用桥接曲线的方式构建螺旋路径，是因为普通的螺旋线只能生成圆柱或圆锥形态的簧体，要实现沿环形路径连续缠绕的螺旋结构，需要先拆分出每一段簧圈的路径端点，通过桥接曲线保证各段路径之间的曲率连续，避免出现拐点，否则后续生成的簧体在拐点位置会出现应力集中，实际使用中容易在该位置发生断裂失效。

　　从功能特性上看，这种环形螺旋构件的刚度由簧丝直径、缠绕螺距、中心环直径三个参数共同决定：簧丝直径越大，构件整体刚度越高，承载能力越强；螺距越大，相同载荷下的变形量越大，缓冲性能越好；中心环直径越小，相同簧丝参数下的周向弹力均匀性越好，但缠绕成型的难度也会相应提升。在实际选型应用时，需要先核算安装位置的空间尺寸，确认构件的整体外径、内径、自由状态下的轴向厚度是否符合安装槽的边界要求，同时要根据需要承受的预紧力、冲击载荷大小，匹配对应的簧丝直径和螺距参数，避免出现刚度过大导致缓冲不足，或是刚度过小导致支撑失效的问题。这类构件的安装方式通常是直接嵌入对应的环形卡槽内，不需要额外的固定连接件，依靠自身的环形结构卡装在槽位中，受力时所有簧圈同步发生形变，将载荷均匀分散到整个环形结构上，相比多个分散布置的小弹簧，这种一体式环形螺旋构件的安装效率更高，受力一致性更好，不会出现个别弹簧失效导致整体支撑偏斜的问题。在结构细节处理上，簧圈的首尾两端需要做平滑过渡处理，避免出现尖锐的端面，防止安装时划伤操作人员或是周边的元器件，同时首尾端的衔接位置要保证和相邻簧圈的间隙均匀，避免压缩时出现首尾端卡滞的问题。

　　另外，在设计时还要考虑构件的工作行程，也就是最大压缩量，需要保证在最大压缩状态下，相邻簧圈之间仍然保留微小的间隙，避免压并状态下出现圈间碰撞，长期使用后产生疲劳损坏。对于应用在通讯设备内的这类构件，还要考虑材质的电磁兼容性，通常选用非磁性的弹性材质，避免对设备的信号传输产生干扰，同时材质的表面处理要满足绝缘、防腐蚀的要求，适应设备内部的温湿度环境。从建模的工程细节来看，构建螺旋路径时，每一段桥接曲线的曲率半径需要和簧丝的弯曲半径匹配，避免出现曲率过小的位置，因为簧丝在弯曲成型时，最小弯曲半径不能小于簧丝直径的2倍，否则冷成型过程中会出现簧丝开裂的问题，热成型则会影响材质的金相组织，降低构件的疲劳寿命。完成路径构建后，沿路径扫描生成簧体时，要保证圆形截面始终垂直于路径切线方向，避免出现截面扭转的问题，否则成型后的构件簧圈截面会出现椭圆化，导致实际刚度和设计值出现偏差，受力时局部应力过大。这类结构在实际生产中通常采用数控弹簧机绕制成型，建模时的路径参数可以直接导入生产设备作为加工路径的参考，减少后续生产调试的工作量，保证加工出来的成品和设计模型的尺寸一致性。
