工业炉配套润滑油存储分配装置结构

　　在工业热加工车间的日常运维场景中，各类加热炉、烘烤窑炉的传动链条、铰接销轴、轨道滑块等摩擦副需要持续稳定的润滑油供给，传统人工注油存在加注量不均、补油周期难把控、润滑油易受污染导致管路堵塞的问题，这款储油分配装置正是针对这类场景开发的集成式供油单元。从结构设计逻辑来看，整体采用立式方箱布局，主体为密封焊接的储油腔体，顶部采用螺栓紧固的可拆卸盖板，既满足日常开盖清理内部积垢、更换过滤元件的维护需求，盖板与箱体结合面加装耐油密封胶条，避免车间内的粉尘、金属碎屑落入油腔造成油品污染，同时防止润滑油挥发泄漏。

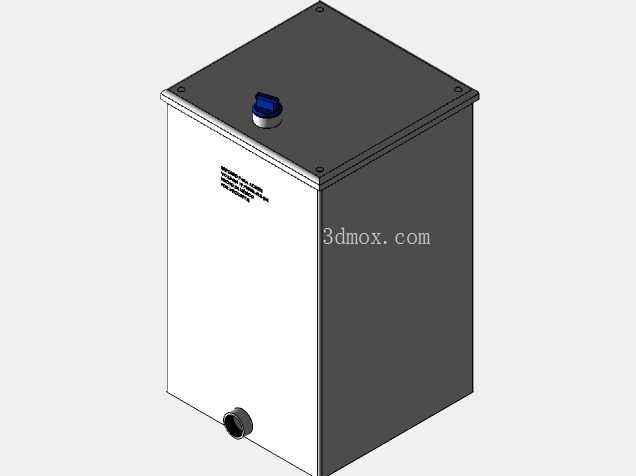

　　顶部设置的蓝色旋钮式注油口带透气防尘结构，注油时可平衡箱体内外气压，避免注油过程中因腔内憋压导致的油品溢出，日常状态下密封结构可阻隔外部杂质侵入。箱体下部侧面设置的外螺纹出油接口，可直接对接硬管或耐油软管，将过滤后的洁净润滑油输送至各个润滑点，接口位置距离箱体底部预留了足够的沉渣空间，避免沉积在箱底的金属磨屑、杂质被吸入供油管路。装置内置的过滤组件设置在出油口前端的流道上，可拦截润滑油中混入的固体颗粒，避免杂质进入后续计量单元和润滑点位造成摩擦副拉伤，配套的计量单元可实时统计输出油量，帮助运维人员掌握设备润滑消耗情况，及时排查管路泄漏、异常耗损等问题。

　　从安装边界来看，立式方形结构的占地面积较小，箱体四个角的顶部盖板固定螺栓孔可配合支架实现壁挂安装，也可直接放置在设备旁的水平地面上，底部预留的10mm左右抬高边可避免地面积水、油污直接浸泡箱体焊缝，提升长期使用的防腐性能。箱体侧面预留的标识粘贴区域可标注油品型号、加注周期等运维信息，方便现场人员快速识别。在实际选型适配过程中，5美制加仑的储油容积可匹配中小型工业炉组1-2周的润滑消耗，无需频繁补油，降低运维人员的日常工作量，密封式的结构设计也可避免润滑油长期暴露在车间高温环境下出现氧化变质的问题，相较于开放式储油桶，可大幅延长润滑油的更换周期，减少油品浪费。

　　设计过程中针对工业炉周边的高温环境，箱体材质选用厚度2mm的冷轧钢板，表面做静电喷塑处理，可耐受周边120℃以内的辐射温度，不会出现壳体变形、涂层脱落的问题，所有外露的金属连接件均做镀锌防锈处理，适应车间内多粉尘、偶尔有油污溅射的工况。出油接口采用标准NPT管螺纹，可与市面上绝大多数工业润滑管路配件直接适配，无需额外加工转换接头，降低现场安装的改造成本。顶部注油口的旋钮设计无需额外工具即可开启，补油操作便捷，注油口内置的粗滤网可在补油过程中提前拦截大颗粒杂质，减轻内置过滤组件的工作负荷，延长滤芯更换周期。在结构建模过程中，所有焊缝均采用连续密封焊设计，建模时预留了焊脚尺寸的装配余量，避免实际生产过程中因焊接变形导致盖板无法装配的问题，箱体内部的过滤组件安装槽采用抽拉式结构设计，无需完全拆开顶部盖板即可完成滤芯更换，进一步降低维护难度。
