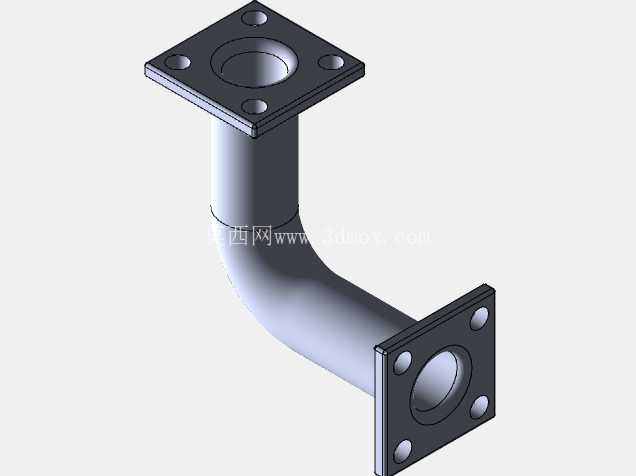

带方形安装法兰的90度直角弯管结构

在各类流体输送、气动回路、低压液压管路以及设备内部走线防护场景中，90度转向的管路连接件是改变介质或线缆走向的核心部件，这款两端带方形安装法兰的弯管结构，正是针对需要刚性固定、密封对接的管路转向需求设计的。从实际应用来看，这类弯管常出现在小型工业设备的气路布局、洁净流体管路的转向对接、设备内部线缆的直角穿线防护场景中，相比无安装座的普通弯管接头，两端自带的方形法兰能够直接通过螺栓与设备壁板、对应管路端的法兰面完成刚性固定，不需要额外加装管卡或焊接固定座，大幅降低现场安装的工序复杂度，同时能保证对接位置的同轴度与连接强度，避免管路运行过程中因为振动、介质压力波动出现接口松脱、移位的问题。

从结构设计逻辑来看，这款弯管采用标准90度L形弯曲结构，弯曲段采用平滑圆弧过渡，没有直角折角，一方面能够降低流体介质在转向位置的阻力损失，减少湍流产生的概率，避免介质内的杂质在转角位置堆积，另一方面对于穿线防护场景来说，平滑的内壁圆弧不会划伤线缆外层绝缘皮，穿线操作时的阻力也更小。两端的方形法兰采用对称四孔安装布局，四个安装孔分布在法兰四个角位，这种孔位布局相比两孔安装的法兰抗扭转能力更强，螺栓锁紧后法兰面受力均匀，不会因为单侧受力出现密封面翘曲的问题；法兰与弯管主体采用一体化衔接结构，没有拼接焊缝，既能够提升整体结构强度，也能避免焊接位置出现腐蚀、渗漏的隐患，适合在有一定防腐要求的工况下使用。

在安装边界的设计考量上，两端法兰的密封面为平面结构，适配常规的平垫片密封形式，安装时只需要在两个对接法兰面之间加装对应材质的密封垫片，按照对角顺序锁紧螺栓即可达到可靠的密封效果，不需要特殊的安装工具或焊接工艺。弯管的弯曲半径经过合理匹配，既不会因为弯曲半径过小导致管路通径出现缩径、影响介质流通效率，也不会因为弯曲半径过大导致整体占用空间过多，能够在紧凑的设备安装空间内完成90度转向的管路对接。法兰的厚度经过强度校核，能够承受常规低压管路的工作压力，在螺栓锁紧过程中不会出现法兰变形导致的密封失效问题，四个安装孔的孔径与孔位公差按照通用安装标准设计，能够与同规格的标准法兰、设备预留安装孔直接适配，不需要现场二次打孔加工。

从功能特性上看，这款弯管兼顾了管路转向与安装固定的双重功能，一体化的结构减少了管路系统中的连接节点数量，也就减少了潜在的渗漏点，提升整个管路系统的可靠性。在实际选型应用中，这类带法兰的弯管适合安装位置固定、不需要经常拆卸调整的管路节点，比如设备本体上的固定气路转向、固定流体管路的转角对接、设备壁板位置的穿线防护转角等场景，相比采用普通弯头加管接头再搭配固定座的组合方案，一体化的法兰弯管零件数量更少，安装步骤更简单，整体的结构刚性也更好，能够承受一定的管路外力冲击，不会因为外部磕碰出现接口错位。设计过程中也充分考虑了加工工艺性，弯管主体与两端法兰的衔接位置采用平滑过渡，没有应力集中的尖角，不管是采用金属铸造、机加工还是工程塑料注塑成型，都能够顺利脱模或加工，量产时的工艺难度低，成品率高，适合批量应用在各类设备的管路系统中。
