多接口法兰连接90度转向管道弯头

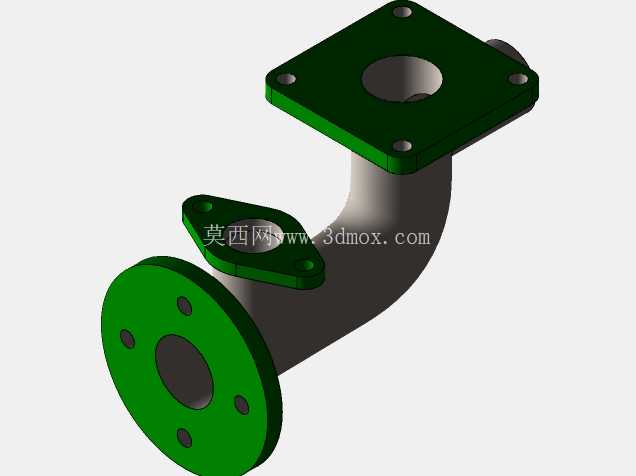

　　从实际应用场景来看，这类多接口弯头常配套在小型动力单元的流体回路、液压站的阀组外接管路、小型内燃机的进排气支路、实验台架的流体测试管路中，这类场景往往管路排布紧凑，没有多余空间加装三通加弯头的组合管件，一体化的多接口结构能在完成管路转向的同时，直接引出测压、排气、旁路回流等功能支路，减少管路装配的零件数量，也能降低多节点连接带来的流阻增大问题。从功能特性上看，三个连接端全部采用法兰连接形式，其中两个主通路接口分别为方形法兰与圆形法兰，侧部支路接口为小型三角形安装法兰，不同的法兰形式可直接适配对应设备端的接口标准，无需额外加装转换接头。在流体输送管路系统的布设场景中，管道走向的调整是管路设计环节无法回避的需求，尤其是在设备接口与管路走向存在垂直转向需求的工位，适配对应连接形式的弯头是保障管路连通可靠性、降低流阻损失的核心部件。这款90度弯头采用三接口结构设计，区别于常规两端连接的标准弯头，在弯管的直管段侧部额外增设了一个小通径直连接口，可同时满足主路90度转向、支路旁路引出的复合管路需求，无需在直管段额外加装三通接头，能有效减少管路连接节点，降低管路系统的泄漏风险点，同时压缩管路布设所需的空间尺寸，适配安装空间局促、需要同时完成转向与支路引出的设备配套场景。

　　方形法兰接口的四个安装孔呈对称分布，适合与平面安装座类的设备接口对接，安装后贴合面受力均匀，密封可靠性强；大尺寸圆形法兰接口沿圆周均匀分布多个安装螺栓孔，适合与大管径管路端的法兰盘对接，能承受更高的管路压力；侧部的小型三角法兰接口三个安装孔呈三角排布，占用空间小，适合小通径直路的传感器、小口径支管的连接。设计过程中，弯管的转弯段采用大曲率半径的圆弧过渡，没有采用直角弯折结构，能最大程度降低流体在转向过程中的局部阻力损失，减少流体在转弯处的涡流产生，避免输送含颗粒流体时出现颗粒沉积堵管的问题，同时也能降低高速流体流过转弯段时产生的管路振动与噪音。

　　弯管主体与三个法兰端采用一体化衔接设计，法兰与管身的连接位置做了圆弧过渡加强处理，避免应力集中导致的连接部位开裂问题，能承受管路内的压力波动与一定的外部安装载荷。从安装边界来看，大圆形法兰端的端面为安装基准面，安装时需保证该端面与对接法兰端面的平行度偏差在允许范围内，避免密封垫受压不均出现泄漏；方形法兰端的安装面与圆形法兰端的安装面呈90度垂直布局，两个主接口的中心轴线垂直相交，交点位于弯管转弯段的中心位置，安装前需核对两个主接口的中心距尺寸，保证与对接设备接口的位置度匹配，避免强行装配带来的管路内应力；侧部小法兰接口的中心轴线与方形法兰端的中心轴线平行，接口朝向弯管外侧，安装时需预留足够的扳手空间用于支路接头的螺栓紧固，避免与周边管路或设备结构产生干涉。

　　管壁厚度根据不同接口的通径做了匹配设计，大通路位置的管身壁厚满足对应压力等级的强度要求，支路位置的壁厚根据小通径的压力需求做了减薄处理，在保证整体结构强度的前提下控制零件整体重量，减少材料浪费。法兰端的密封面采用平面密封结构，适配常规的非金属平垫片，安装时根据输送介质的特性选择对应材质的密封垫即可满足密封需求，无需特殊定制密封件，降低后期维护的配件成本。在建模设计过程中，三个法兰端的安装孔位置都严格对应常用的法兰连接标准尺寸，弯管段的内孔流道全程做了等通径过渡处理，没有出现通径突变的台阶结构，保证流体流动的顺畅性；法兰与管身连接的位置做了圆角过渡，既可以减少铸造或加工过程中的应力集中，也能避免流体在该位置形成流动死区。这类一体化多接口弯头相比采用标准弯头加三通焊接拼装的结构，没有拼接焊缝，不存在焊缝腐蚀、焊缝泄漏的风险，整体结构强度更高，外观也更整洁，适合对管路可靠性要求较高的应用场景。
