外螺纹T型三通金属管路连接件

在流体输送系统的搭建与改造作业中，三通类分流连接件是管路布局里绕不开的基础元件，这款T型外螺纹三通的结构设计，完全围绕现场管路接驳的实际工况做了针对性优化。从实际应用场景来看，这类三通件覆盖的工况范围极广，小到小型气动设备的气路分支、实验室流体管路的分流布设，大到工业液压系统的油路接驳、常规给排水管路的支路引出，只要是需要在直通管路上引出垂直支路的场景，都能用到这类结构的连接件，尤其适合安装空间局促、无法通过弯管加直通件组合完成分流的紧凑布局点位，能有效减少管路接驳点数量，降低流体泄漏的潜在风险。

从产品功能特性来看，这款三通采用等径外螺纹接口设计，三个接口的螺纹规格保持一致，可直接与同规格的内螺纹管路接头、阀体或设备端口直接旋接，不需要额外做变径转接。接口处的螺纹采用标准管螺纹牙型，牙距均匀、牙型饱满，旋合过程中顺滑无卡滞，配合生料带或密封胶使用时，能保证足够的啮合长度，实现可靠的静密封效果，可承受常规工况下的流体压力，不会出现接口渗漏问题。主体结构采用等强度设计，三个接口的交汇位置做了圆弧过渡处理，没有尖锐的应力集中棱角，当管路内存在流体压力脉动或轻微管路震动时，交汇位置不会因为应力集中出现开裂问题，能满足长期带压工作的强度要求。

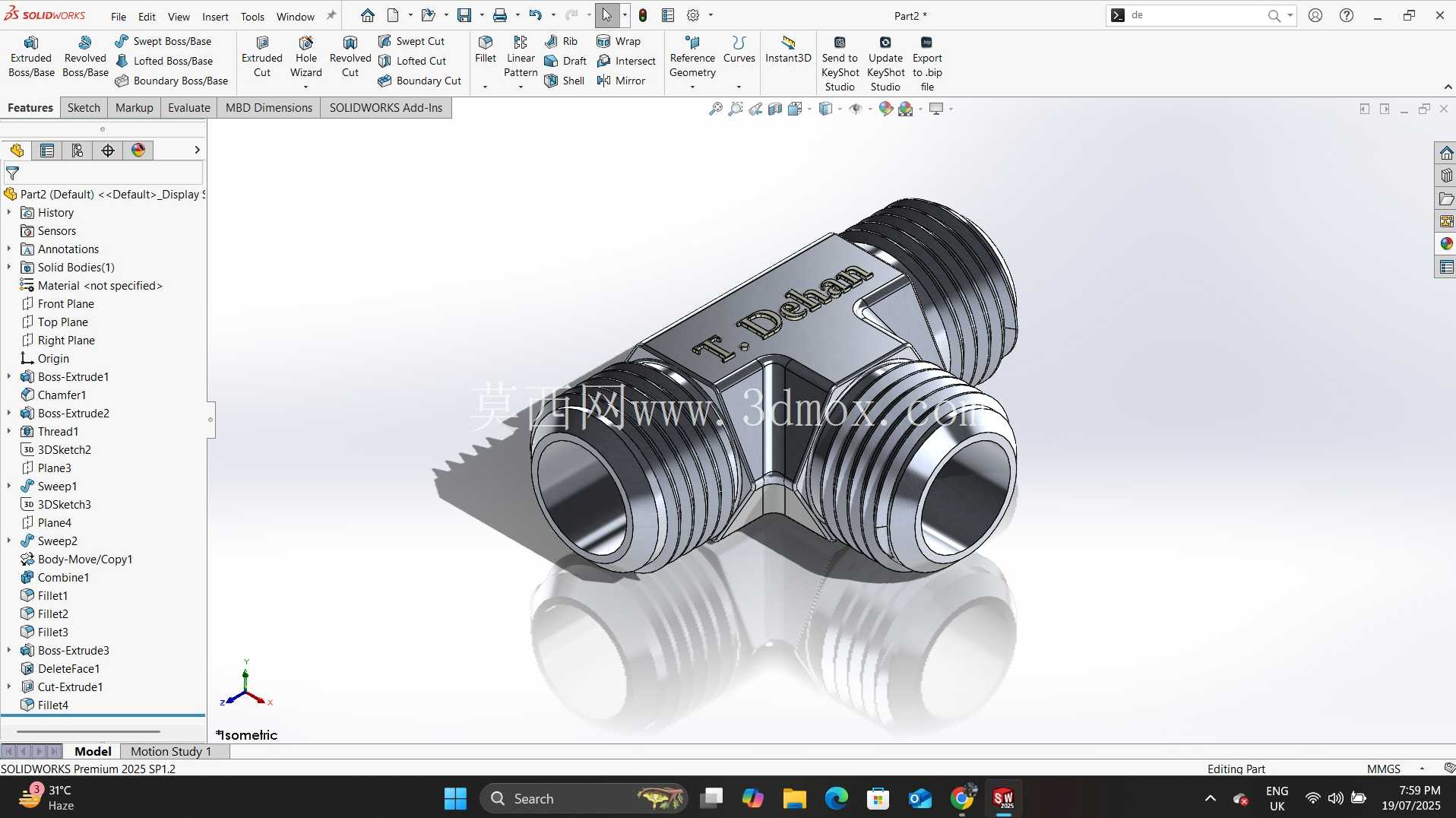

从设计思路层面拆解，这款模型的建模过程完全遵循机械加工的实际工艺逻辑，没有出现脱离生产实际的悬空结构或无法加工的特征。建模时先以三个正交圆柱的相交实体为基础，做内部流道的抽壳处理，保证内部流道光滑无台阶，减少流体在分流位置的紊流与压损，避免流道死角造成的介质残留；之后在三个圆柱端面上加工出外螺纹特征，螺纹收尾位置做了退刀槽结构，符合实际车削加工的工艺要求，不会出现螺纹加工不到位导致的接口无法旋合到底的问题；主体外表面做了规整的平面与圆弧过渡，既方便安装时使用扳手夹持施力，也不会因为棱角过于尖锐划伤安装人员的手部。模型表面的标识特征做了轻微的凸起处理，和实际产品的激光标刻或滚压标识效果一致，还原了量产零件的真实外观细节。

关于外形尺寸与安装边界，这款三通的整体轮廓为正交T型结构，三个接口的轴向长度保持一致，安装时需要预留的操作空间可以直接根据接口长度推算，不需要额外预留过多的冗余空间。三个接口的中心轴线处于同一平面，两两垂直，安装时可以根据管路走向选择任意一个接口作为支路接口，另外两个作为直通管路接口，不需要区分专属的进出口方向，降低现场安装的选型与操作难度。接口的外螺纹外径、有效啮合长度都符合通用管螺纹的标准尺寸，和市面上同规格的标准管路配件具备完全的互换性，不需要针对该零件单独定制配套接头，设备维护更换时可以直接采购标准件替换，降低运维成本。零件的整体壁厚经过合理核算，在保证足够结构强度的前提下，尽可能控制了整体重量与外形尺寸，不会因为壁厚过大造成材料浪费，也不会因为壁厚不足导致承压能力不达标，适配绝大多数中低压流体输送管路的使用需求。
