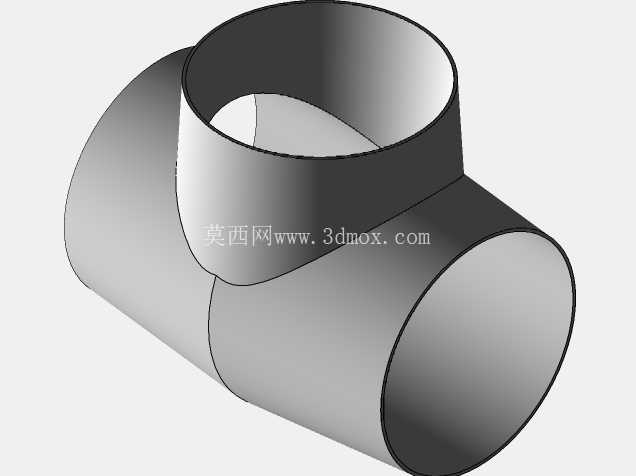

符合DIN2615-1标准的等径三通管件结构

在化工流体输送、市政给排水、建筑暖通、工业制程管路系统中，三通是实现管路分流、合流的核心连接部件，这款遵循DIN2615-1标准设计的等径三通，针对中低压管路的工况需求做了结构优化，能够在不额外增加变径接头的前提下，实现三个通路口径一致的管路对接，减少管路系统的连接节点，降低泄漏风险。从实际工程应用来看，这类三通常被用在循环水系统、压缩空气管网、低压蒸汽输送、普通工艺物料输送的管路上，安装位置多处于管路需要分支引出的节点，比如车间压缩空气主管路向工位支路分流、建筑消防水管路的楼层分支、暖通空调水系统的支路接驳等场景，相比焊接式非标三通，标准件的结构一致性更好，安装时不需要现场反复修配坡口，能有效缩短管路施工的周期。

设计过程中首先要保证三个接口的同轴度与垂直度要求，主管保持通直的结构特征，支管垂直于主管轴线引出，三个连接端的尺寸公差严格匹配对应标准的管材外径，避免安装时出现错边、间隙不均导致的焊接缺陷或者密封失效问题。管壁厚度的选取参考了标准中对应压力等级的要求，在主管与支管的相贯线区域做了平滑的圆弧过渡处理，这个区域是管路运行过程中的应力集中高发区，流体经过分流时会在相贯位置产生涡流，同时管路内压带来的环向应力也会在相贯处叠加，平滑过渡的结构能够分散应力集中点，避免长期运行过程中出现疲劳开裂的问题，同时也能减少流体涡流带来的管路振动与阻力损失。

从安装边界来看，这款三通的三个接口端面均预留了标准的焊接坡口余量，现场安装时可以直接与同规格的无缝钢管、焊接钢管对接，不需要额外加工坡口，接口处的错边量控制在标准允许的范围内，能够保证焊接后的焊缝成型均匀。整体外形没有突出的冗余结构，安装时所需的操作空间与同规格直通管件相比，仅需要在支管引出方向预留对应的管路接驳空间，适合在管路排布紧凑的管廊、设备夹层内安装使用，不会因为结构突出与周边的其他管线、支架产生干涉。

在流体通过性能上，等径的结构设计使得支管分流时的流体阻力小于异径三通，当主管路流体向支管分流时，平滑的相贯内壁不会产生明显的流体滞流区，对于输送含有少量固体颗粒的流体介质时，也不容易在三通内部造成积料堵塞，日常运维过程中不需要频繁拆解清理。结构建模过程中严格遵循DIN2615-1的尺寸规范，所有的倒角、过渡圆弧、壁厚尺寸都与标准要求保持一致，能够直接用于管路系统的装配仿真、应力校核、预制加工下料等环节，不需要设计人员再重新核对标准尺寸绘制模型，能有效提升管路设计的工作效率。在管路支吊架布置时，这类三通的位置通常需要做重点的支撑考虑，因为分流处的流体扰动会带来一定的振动，模型中也预留了支吊架安装的位置参考，方便设计人员在做管路排布时同步规划支吊架的点位，避免后期安装时出现支撑位置不合理导致的管路应力超标问题。
