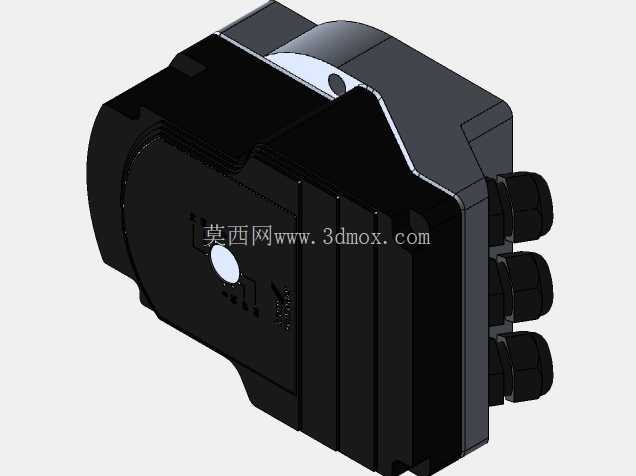

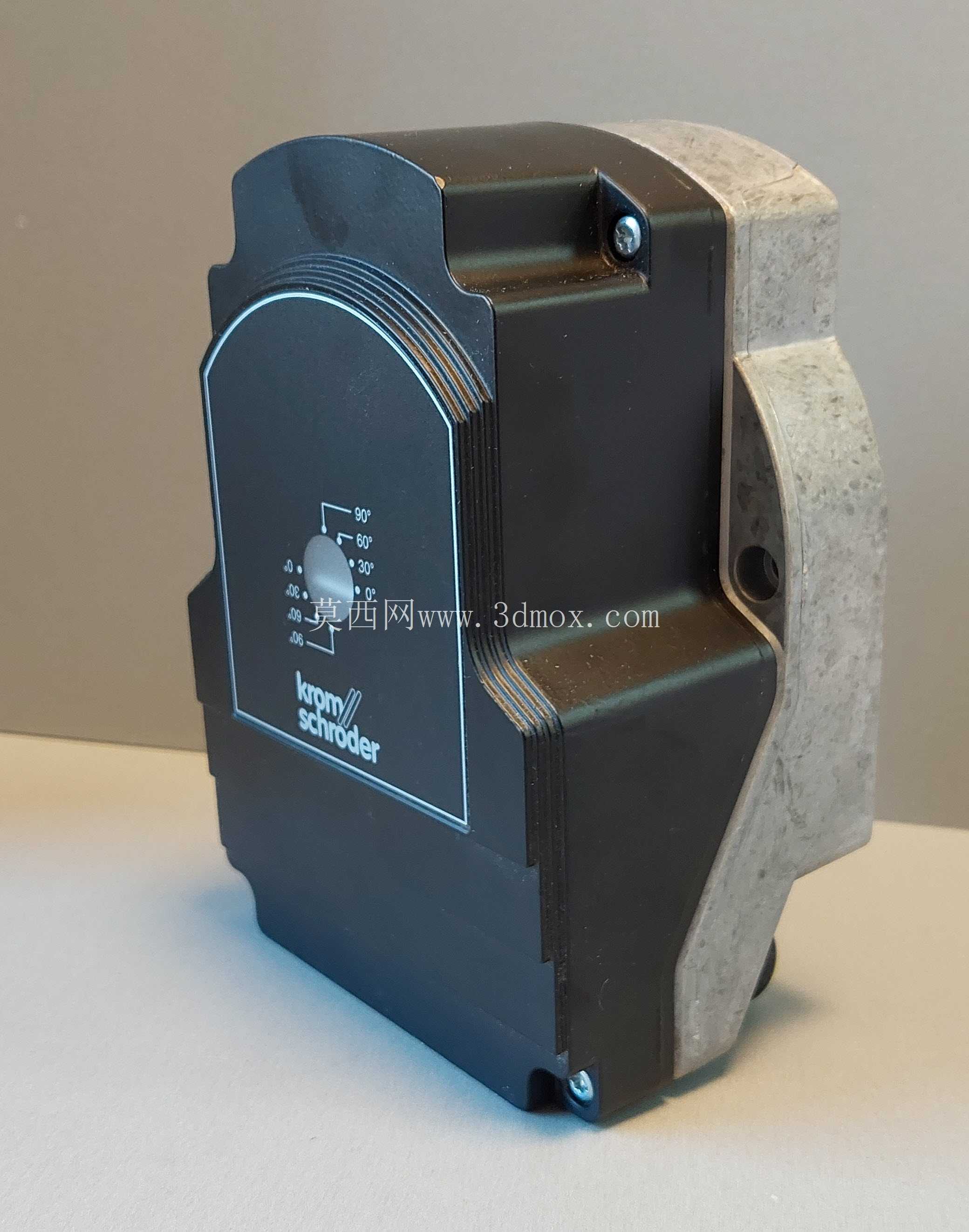

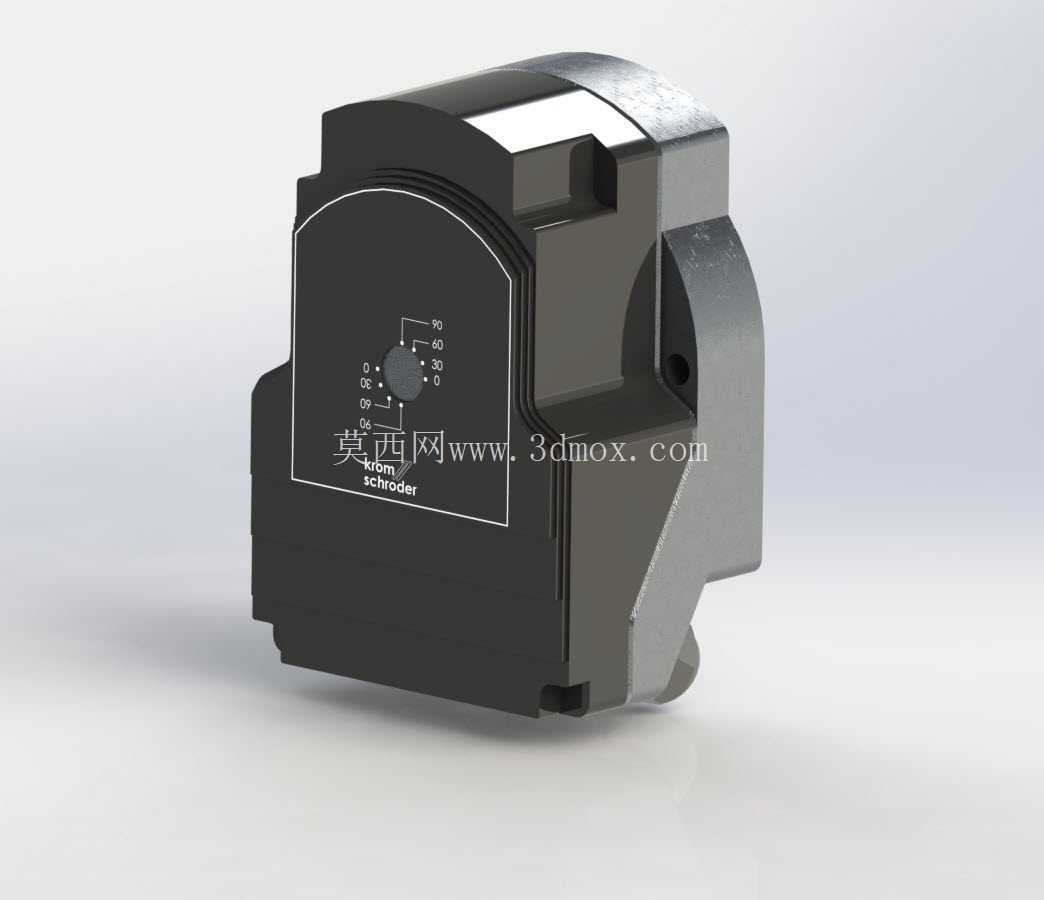

在工业燃烧控制系统的管路布局里,这类电动执行器是衔接控制信号与阀体动作的核心执行部件,常配套燃气调节阀、空气蝶阀使用,覆盖工业锅炉、热处理炉、燃烧器组等热工场景,负责根据温控系统输出的调节信号,精准驱动阀瓣转动到对应开度,完成空燃比的动态匹配,保障燃烧过程的稳定性与热效率。从结构设计逻辑来看,这款执行器采用一体化紧凑壳体布局,外壳主体为高强度工程塑料搭配局部金属嵌件,既兼顾了工业现场的抗冲击、防尘防护需求,也能控制整体自重,降低安装时对阀体连接端的载荷负担。输出轴端采用标准方轴连接结构,适配市面上多数同通径的调节阀轴孔,安装时无需额外加工转接件,对准轴孔插入后锁紧侧面的顶丝即可完成机械连接,接线端预留的防水格兰头位置,能适配常规工业控制电缆的进线防护要求,避免现场粉尘、水汽侵入内部电路仓。
从功能特性上看,该执行器设计有明确的开度指示区域,正面的刻度盘配合指针能直观反馈当前输出轴的转动角度,现场调试人员无需外接检测设备,就能快速判断阀位是否与控制信号匹配,内部的限位结构采用机械硬限位加电子限位双重设计,机械限位负责堵转时的硬过载保护,避免电机持续堵转烧毁,电子限位则负责标定0度与90度的行程端点,保障行程控制精度,转动扭矩的输出经过齿轮组减速放大,能在额定负载下平稳启停,不会出现阀位过冲或者爬行的问题,适配连续调节型的控制场景,也可支持开关量两位式控制的需求。
设计过程中重点考量了安装边界的适配性,整体外形的突出部分做了圆弧过渡处理,不会在密集的管路排布中与周边管线、支架产生干涉,底部的安装法兰孔位采用通用的标准间距,能直接替换同规格的老款执行器,无需重新在阀体或者安装支架上打孔。壳体侧面的散热筋结构,能在长时间连续运行时将内部电机与驱动板的热量及时导出,避免高温环境下元器件出现过热降额的问题,内部的齿轮组采用自润滑材质设计,日常使用无需定期加注润滑脂,降低现场维护的工作量。
在实际选型适配时,需要注意执行器的输出扭矩要比阀体的额定操作扭矩留足20%以上的余量,避免长期高负载运行导致齿轮磨损加快,安装时要保证输出轴与阀体阀杆的同轴度,偏差过大不仅会增大转动阻力,还会导致轴封处出现异常磨损。控制信号的接线要与动力线分开布线,避免强电干扰导致阀位反馈出现波动,现场调试时先手动操作执行器走完一遍全行程,确认无卡滞之后再接入自动控制回路,逐一核对0%、25%、50%、75%、100%几个关键点位的开度反馈是否与控制指令一致,再根据实际燃烧工况调整行程区间,避开阀瓣的死区位置,保障调节线性度。
这类执行器的结构设计充分考虑了工业现场的复杂工况,没有多余的冗余结构,所有外部结构都服务于安装、调试、维护的实际需求,壳体的拼接处采用密封胶条压合设计,能满足常规工业车间的防护等级要求,即使在有少量粉尘、轻度溅水的安装环境下也能稳定运行。输出轴的轴封采用双层密封圈结构,既能阻止外部杂质进入壳体内部,也能避免内部润滑脂渗出污染周边管路部件,正面的操作端盖可以直接拆卸,无需整体拆下执行器就能完成内部限位开关、电位器的参数校准,大幅缩短现场故障排查与维护的时间。
