卧式承压酸储槽结构设计方案

在化工生产、湿法冶金、表面处理、工业废水处理等场景中，酸性介质的暂存与中转是工艺流程中不可缺失的环节，这类卧式酸储罐的设计核心始终围绕介质兼容性、结构承压稳定性、安装运维便捷性三个核心维度展开，区别于立式储槽的大容积静态存储定位，卧式结构更适配厂区内空间高度受限、需要频繁接驳输送管线、单罐容积中等的中转工位，比如电镀车间的酸液循环工位、有色金属冶炼的浸出液中转段、化工精制单元的中间缓存段，都能看到这类带鞍式支座的卧式储槽应用。

从实际使用需求倒推设计逻辑，首先要匹配存储介质的腐蚀特性，罐体主体的壁厚计算需要同时兼顾内压载荷、介质腐蚀裕量、罐体自重加满载液体的静载荷，常规稀酸工况下会在碳钢基材内壁衬覆防腐层，或者直接选用耐蚀合金基材，罐顶的开孔布局完全围绕日常运维需求设置：人孔用于定期进入罐内检查衬层完好性、清理沉积渣质，注入口接驳来料管线，排气口平衡罐内压力避免加注时出现憋压，溢流口防止过量加注导致介质溢出，排污口设置在罐体轴向最低位置，方便检修时排空罐内残液与沉积杂质。

鞍式支座的设计是这类卧式罐体的核心受力结构，两个支座沿罐体轴向对称布置，其中一个设置为固定支座，另一个为滑动支座，用来抵消罐体温度变化带来的热胀冷缩位移，避免支座与罐体连接位置出现应力撕裂；支座的包角、垫板宽度都需要结合罐体直径、满载重量做应力校核，确保罐体运行时的受力均匀，不会出现局部应力集中导致的罐体变形。支座的安装高度需要预留足够的底部操作空间，方便排污管线的接驳、罐底防腐层的检查，同时要匹配厂区输送泵的入口静压要求，保证罐内介质可以顺利输送至下游工位。

外形尺寸的边界设定需要结合实际安装场景做适配，罐体的长径比通常控制在3:1到5:1之间，这个比例区间既可以保证罐体的受力合理性，减少壁厚冗余，也能适配多数厂区的通道运输要求，避免设备进场时出现尺寸超限问题；罐顶所有开孔的凸台高度都要高于罐顶最高液位，避免介质从开孔位置渗漏，人孔的位置通常设置在靠近罐顶中部的位置，方便运维人员进出，同时人孔盖采用快开式压紧结构，保证密封性能的同时减少开关操作的工作量。

设计过程中还要考虑日常运维的细节，罐体外部需要设置液位计接口，用来实时监测罐内液位高度，避免加注过量或者抽空；如果是存储易挥发酸类的罐体，还要在排气口位置增设酸雾吸收接口，接驳废气处理装置，避免酸雾外溢影响车间环境。罐体的外表面需要做防腐涂装处理，涂层厚度与耐候性要匹配厂区的环境腐蚀等级，户外放置的储罐还要在鞍座位置设置接地装置，避免静电积累带来的安全隐患。

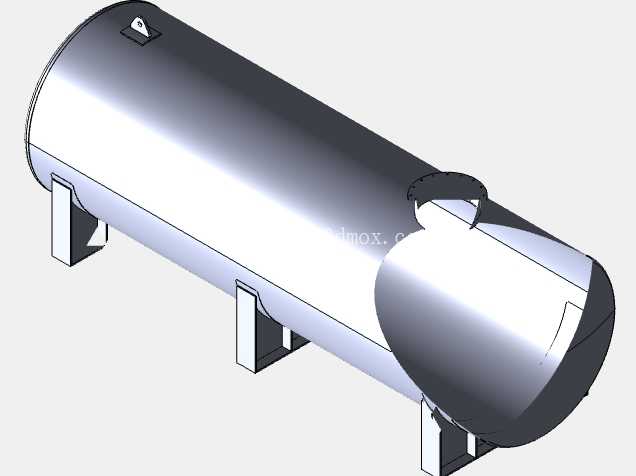

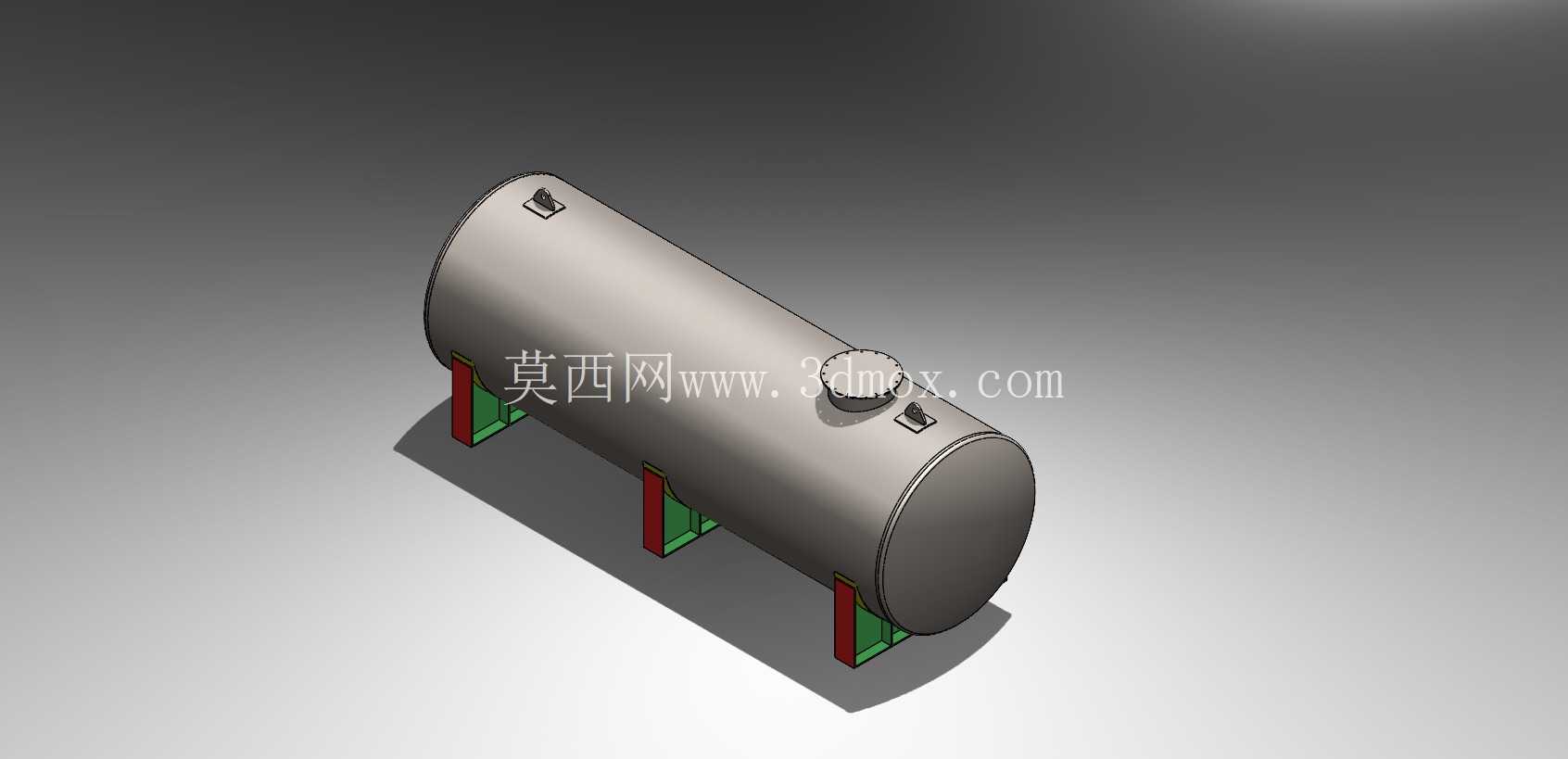

从三维建模的角度来看，这类储罐的建模需要重点控制几个装配公差：鞍座与罐体的贴合面要保证完全贴合，避免安装时出现强制装配导致的内应力；各个开孔的位置要与工艺管线的走向匹配，法兰密封面的平面度要满足密封要求，避免运行时出现渗漏；罐体的焊接坡口位置要在建模时预留足够的焊接余量，方便后续生产加工时的工艺落地。很多新手建模时容易忽略滑动支座的长圆孔设计，直接把两个支座都做成固定连接，实际生产运行时罐体受热膨胀无法位移，很容易导致支座焊缝拉裂、罐体变形，这类细节恰恰是工业设备设计中需要重点关注的部分。

这类储罐的安装基础通常采用混凝土条形基础，基础的水平度误差需要控制在规范允许范围内，避免罐体安装后出现倾斜，导致局部液位异常、排污不彻底的问题；滑动支座的底板与基础之间需要铺设聚四氟乙烯滑板，减少热胀冷缩位移时的摩擦力，保证位移顺畅。整体结构没有复杂的运动部件，核心可靠性完全来自结构设计的应力校核、防腐层的施工质量、密封结构的合理选型，只要这几个环节控制到位，这类酸储罐可以在工况下长期稳定运行，减少运维检修的频次，保障整条工艺线的连续生产。
