管道安装用降噪弧形管夹固定件

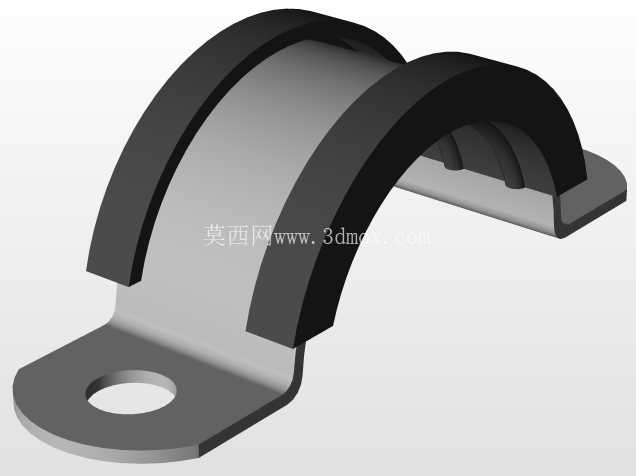

在民用给排水、工业流体输送、暖通空调管线布设的现场作业里，管线固定环节的异响问题一直是现场安装人员容易忽略却又直接影响交付体验的细节——很多项目交付后业主反馈的管线共振异响、金属摩擦杂音，追根溯源大多是固定件与管壁硬接触，在介质流动带来的微幅振动、建筑结构沉降带来的微小位移下，金属接触面反复摩擦挤压产生的。这款弧形固定夹的设计，正是瞄准这类现场痛点做的结构优化，区别于常规平直冲压的管夹，它的弧形贴合面做了适配对应管径的曲率处理，安装后能和管道外壁形成更大面积的贴合，而非传统管夹的线接触受力，既可以避免局部应力集中压伤薄壁管材，也能分散固定点位的夹紧力，让管线在长期使用中不会因为局部受力过大出现形变、滑脱的问题。

从结构设计逻辑来看，两端的安装耳做了平直翻边处理，安装孔位同轴度公差控制在合理范围内，现场安装时不管是用自攻螺丝固定在墙面支架、还是用螺栓搭配螺母固定在型材机架上，都不会出现孔位错位需要现场扩孔的问题。弧形段的弯折半径经过反复校核，既保证夹紧后和管壁的贴合度，又预留了微小的形变余量，当管道因为介质温度变化出现热胀冷缩的轴向、径向位移时，夹体本身的微弹性可以吸收这部分位移量，不会因为硬限位导致管材应力集中出现开裂，也避免了位移过程中金属件之间硬摩擦产生的尖锐异响，也就是现场常说的消音效果——哪怕是没有额外加装橡胶减震垫的场景，这个结构本身也能大幅降低安装后的摩擦噪音，适配那些对减震要求不是极高、但又需要控制安装成本的管线布设场景。

从安装边界来看，这款固定夹适配的是对应公称直径的圆形管材，不管是PVC给排水管、薄壁不锈钢穿线管、还是小型的铜质流体输送管都能适配，安装时两个固定孔的中心距经过标准化设计，和市面上常规的管线支架安装孔位通用，不需要现场重新打孔调整位置，夹体本身的厚度经过冲压工艺校核，既有足够的结构强度承担管线满介质运行时的重量，又不会因为板材过厚导致弯折处出现应力裂纹、长期使用后断裂失效。现场安装时需要注意，夹紧螺栓的扭矩不需要过大，保证夹体和管壁贴合不出现松旷即可，过大的扭矩反而会让弧形段出现过度形变，破坏原本的曲率贴合面，反而降低固定效果和降噪能力。

在实际项目应用里，这类固定件常被用在室内吊顶内的给排水管线固定、设备内部的小型流体管路固定、电气穿线管的明装固定场景，相比传统的管卡，它的弧形结构对管材的包裹性更好，在管线存在微幅振动的场景下，比如配套水泵、风机的管线固定，能有效减少振动传递到建筑结构上，降低整个管线系统的共振概率。设计建模过程中，对弯折处的圆角做了特殊处理，避免冲压过程中出现板材开裂的问题，同时安装耳的边角做了微小的倒角处理，现场安装时不会划伤施工人员的手部，也不会刮破管线外壁的防腐层、保温层，适配带保温层的小管径管线安装时，也能通过调整夹紧力度适配保温层的厚度，不会压坏保温材料影响保温效果。

很多刚入行的结构设计人员在做管线固定设计时，往往只关注固定件的承重能力，忽略了接触形式、形变余量对长期使用效果的影响，这款固定件的结构恰恰是在常规冲压件的基础上，针对现场反馈的异响、压管、孔位错位这些常见问题做了细节优化，没有复杂的结构，却能解决实际安装场景里的大部分小问题，不管是批量用在建筑管线安装，还是单台设备内部的管路固定，都能在控制成本的前提下提升安装质量，减少后期运维的异响、松动故障。建模时对板材的展开尺寸做了精准计算，保证冲压弯折后弧形段的曲率、安装孔的位置度都符合设计要求，不需要后续的二次整形加工，适合批量冲压生产，生产效率高，成本可控，是非常实用的管线固定五金件。
