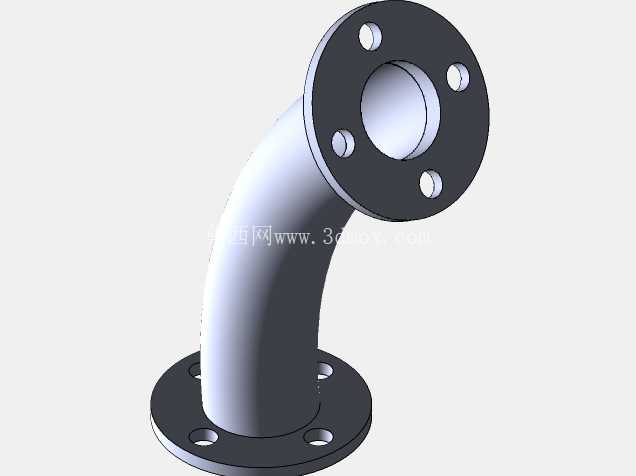

带法兰连接结构的90度弯管接头

　　从结构设计来看，这款弯头采用一体成型的弯管主体搭配两端平焊法兰的结构形式，弯管段的弯曲半径参考常规管路设计的常用取值，既不会因为弯曲半径过小导致介质流经时阻力激增，也不会因为弯曲半径过大造成构件整体占用空间过多，适配大多数工业现场的管路安装空间要求。两端的法兰盘采用标准的螺栓孔布设，孔位沿法兰圆周均布，能够和同压力等级、同公称通径的标准法兰直接配对安装，安装时只需在两法兰接触面间加装适配的密封垫片，再穿入对应规格的螺栓按对角顺序逐步拧紧，即可完成可靠连接，安装过程不需要对管路端做额外的套丝、焊接预处理，后期管路维护拆解时也只需要拆卸法兰螺栓即可完成构件更换，相比焊接式弯头，后期运维的便捷性有明显提升。在工业流体输送管路系统的布设过程中，受安装空间限制、管路走向规划、设备接口方位差异等因素影响，管路往往需要在特定位置完成方向切换，这时候适配的弯头构件就成了管路布设中不可或缺的组成部分。这款带双侧法兰结构的90度弯管，主要应用在中低压的清水、压缩空气、低压油品等常规介质的输送管路中，常见于车间压缩空气管网、中小型循环水系统、普通工况的工艺物料输送支路等场景，能够在不额外增加管路转接件的前提下，完成管路90度方向的平顺转向，减少管路中因急转产生的介质紊流、压损过大等问题。

　　在设计建模过程中，首先需要确定弯管的公称通径、设计压力等级这两个核心参数，以此为依据匹配对应的法兰标准，确定法兰盘的外径、厚度、螺栓孔中心圆直径、螺栓孔数量与孔径等关键尺寸，再结合管路安装的空间边界确定弯管的弯曲半径，建模时先绘制弯管的中心轨迹线，再以管路的内外径尺寸为截面沿轨迹线扫掠生成弯管主体，之后分别在弯管的两个端面建立基准面，绘制法兰盘的轮廓与螺栓孔特征，将法兰与弯管主体做布尔合并，最后对弯管与法兰的衔接位置做圆角过渡处理，避免该位置出现应力集中，影响构件的承压能力。

　　从安装边界来看，这款弯头的两个法兰端面分别处于相互垂直的两个平面上，安装前需要确认两端对接管路的中心距与弯头的中心高尺寸匹配，避免强行对接造成法兰密封面错位、管路产生额外装配应力的问题；安装时要注意法兰密封面的清洁，避免密封垫片上沾附金属碎屑、焊渣等硬质杂质，防止密封失效出现介质渗漏；螺栓紧固时要严格遵循对角紧固的顺序，分两到三次逐步拧紧到规定的扭矩值，避免法兰因受力不均出现偏斜，影响密封效果。在实际工况使用中，这类法兰式90度弯头相比丝接弯头，能够承受更高的管路压力，密封可靠性也更强，适合在管径较大、检修频次较高的管路段使用，比如车间主压缩空气管路的转向位置、循环水泵进出口的管路转向段，都可以看到这类构件的应用。

　　建模过程中对法兰螺栓孔的位置度做了严格的约束，确保孔位与标准法兰完全匹配，避免实际安装时出现螺栓无法穿入的问题；弯管内壁做了等径处理，整个弯管段的通径保持一致，不会出现局部通径缩小导致介质流速突变、压损增大的情况；弯管外壁的厚度根据设计压力做了对应取值，能够满足常规工况下的承压要求，不会在正常使用过程中出现管壁变形、开裂的问题。对于管路设计人员来说，这类标准结构的弯头模型可以直接调用到管路装配体中，不需要重复建模，能够有效提升管路布设的设计效率，同时模型的尺寸完全匹配对应的工业标准，导出工程图后可以直接作为加工参考，或者直接用于指导现场的管路预制与安装。
