多介质并行跨区块管路排布结构设计

　　这套管路排布结构主要面向工业厂区内不同功能区块间的多介质流体输送场景，常见于化工生产车间、动力站房配套管线、自动化生产线流体供给单元的跨设备连接环节，可同时承载不同压力等级、不同介质属性的流体输送需求，避免多管线独立布设带来的空间挤占、运维通道受阻问题。从实际使用场景来看，这类跨区块布管往往需要衔接两个独立的功能单元，一端对接上游介质输出端的接口组，另一端接入下游工艺设备的输入接口，中间段需要避开设备检修通道、人行通道以及其他刚性结构的干涉区域，同时还要满足不同管线的弯曲半径要求，避免因弯折过度导致管路通径缩小、流体阻力激增，甚至引发管路应力集中开裂的问题。

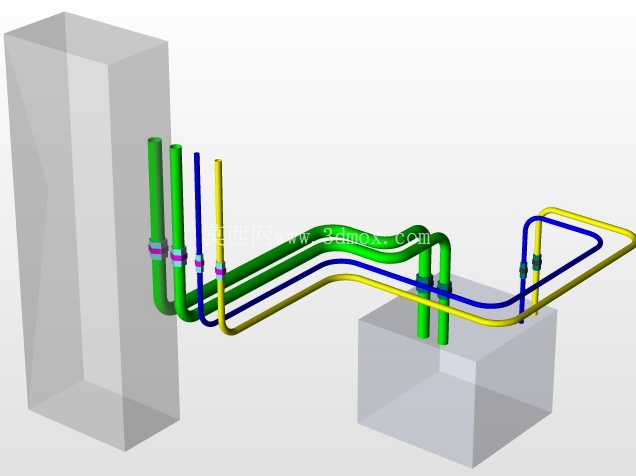

　　设计过程中首先需要确认两端接口的相对位置关系，包括垂直方向的高度差、水平方向的横向与纵向偏移量，同时核对每根管路的通径、壁厚参数，匹配对应的最小弯曲半径要求——比如图中绿色管线通径更大，对应的弯曲半径也设置得更大，黄色、蓝色细管线则可以适配更小的转弯半径，在保证通流能力的前提下压缩整体布管空间。管线的固定点设置也经过了针对性考量，在靠近两端接口的位置设置了管夹固定座，用来承接管路因温度变化产生的伸缩位移，避免应力直接传递到设备接口上造成密封失效；转弯段的管夹则采用间隔排布的方式，既限制管线运行过程中的振动位移，又预留了微量的形变余量，适配不同介质输送时的温度波动带来的管路伸缩。

　　从安装边界来看，这套管路结构的整体外轮廓需要适配两个安装基座之间的预留空间，垂直方向的最高点不能超出上部结构的净空要求，水平方向的最外侧管线不能侵入侧边的运维通道，所有管线的连接接头位置都预留了足够的扳手操作空间，方便后期运维时的拆卸、密封件更换作业。不同颜色的管线对应不同的输送介质，在排布时特意将同走向的管线做并行整理，通过分层排布的方式避免管线交叉，既让整体布管走向清晰规整，也方便后期运维时快速识别对应管线，减少误操作风险。管线转弯处全部采用平滑圆弧过渡，没有直角弯折结构，能有效降低流体输送过程中的局部阻力损失，减少泵组的输送能耗，同时也能避免介质内的杂质在弯折处沉积堵塞管路。

　　在接口匹配设计上，每根管线两端的接口位置都和两端基座上的预留接口一一对位，安装时不需要额外对管线做现场裁切调整，可直接完成对接装配，降低现场施工的难度与装配误差。另外，布管时还考虑了管线之间的安全间距，不同介质的管线之间预留了足够的间隙，避免某根管线发生泄漏时影响相邻管线的运行，也方便后期对单根管线做独立的维护更换，不需要拆解整组管路。这类并行布管结构相比传统的分散布管方式，能节省30%以上的布管空间，同时让管线的受力状态更合理，减少长期运行过程中的管路变形、接头泄漏概率，在多介质输送的工艺场景下有很强的实用价值。
