带加强筋铰接式管路连接支撑构件

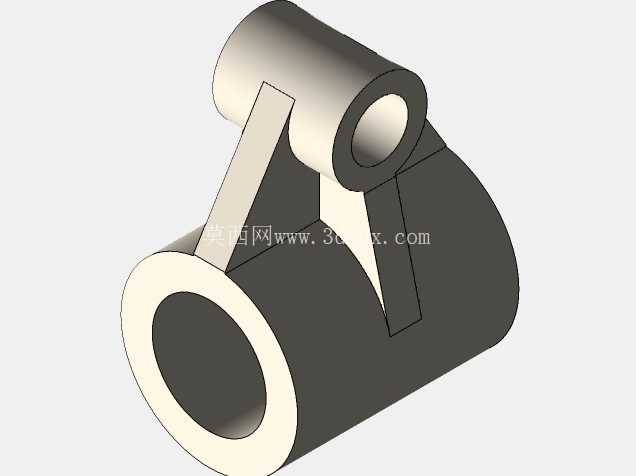

　　这类带铰接结构的管路支撑构件，在流体输送管路系统、小型液压动力单元的布管场景中十分常见，主要承担管路的径向定位、角度补偿以及相邻管路段的铰接联动功能，尤其适用于需要小范围调整管路走向、同时要保证连接部位结构强度的安装工况，比如小型设备内部的冷却水管路排布、低压气动回路的转角连接位置，都能看到这类构件的实际应用。从结构功能来看，构件主体为大直径空心圆柱腔体，内部可直接穿入对应外径的管路，腔体两端的环形凸边一方面可以限制管路的轴向窜动，避免管路在受流体冲击、设备振动时出现轴向滑移，另一方面也能为管路密封件提供安装限位面，保证穿管后的密封可靠性。

　　上部的小直径铰接耳孔是整个构件的核心功能结构，耳孔与主体腔体之间设置了两块三角形加强筋，这部分结构在设计时需要重点校核受力变形量：当管路内部通流产生压力脉动、或者设备运行带来振动载荷时，加强筋可以将耳孔承受的铰接载荷均匀传递到主体腔体壁面，避免耳孔与腔体连接位置出现应力集中导致的开裂。实际建模过程中，首先要确定主体腔体的通径尺寸，这个尺寸需要匹配常用的低压流体管路外径，预留0.2-0.5mm的装配间隙，保证管路可以顺利穿入同时不会出现过大的旷量；腔体的壁厚需要根据应用场景的工作压力确定，常规低压工况下壁厚取通径的1/8到1/6即可满足强度要求，不需要额外做加厚处理，避免不必要的重量增加。

　　上部铰接耳孔的中心距需要结合安装空间的铰接点位置确定，耳孔的内径要匹配标准铰接销轴的尺寸，孔内壁需要做适当的粗糙度控制，保证销轴转动时不会出现卡滞，同时耳孔的厚度要满足销轴的剪切强度要求，避免长期铰接转动后出现耳孔变形。两块加强筋的厚度不需要与腔体壁厚保持一致，通常取腔体壁厚的0.8倍即可，筋板与腔体、耳孔的连接位置需要做R2-R3的圆角过渡，这个细节很容易被忽略，实际生产中如果没有过渡圆角，铸造或者3D打印时容易出现应力裂纹，后续受载时也会在直角位置萌生疲劳裂纹。安装边界方面，这类构件不需要额外的安装底座，依靠上部铰接耳孔与设备机架上的铰接座通过销轴连接，主体腔体穿管后可以绕铰接销轴做小角度的摆动，补偿管路安装时的位置误差，同时吸收设备运行时管路产生的小幅振动，避免管路硬连接出现的应力断裂。在设计时还要注意构件的整体外轮廓尺寸，要保证摆动范围内不会与周边的其他零部件产生干涉，尤其是主体腔体的外圆半径，需要结合摆动角度计算最大运动包络，预留至少3mm的安全间隙。

　　这类构件的材质通常根据应用场景选择，普通水气管路场景可以选用工程塑料注塑成型，降低成本同时具备一定的减震效果；液压或者有一定压力的气动场景则需要选用铝合金或者碳钢材质，保证足够的结构强度，碳钢材质的构件表面还需要做发黑或者镀锌处理，避免长期使用出现锈蚀影响铰接转动灵活性。从建模逻辑来看，这类零件适合采用多实体组合后合并的方式建模，先分别绘制主体空心圆柱、上部铰接耳筒、两块三角形筋板，在连接位置做合并后统一添加过渡圆角，最后对穿管孔、铰接孔做倒角处理，避免装配时划伤管路或者销轴表面。需要注意的是，筋板与圆柱面的相贯线要处理平滑，不要出现建模导致的曲面褶皱，否则后续出工程图或者导入加工编程软件时容易出现识别错误。
