ANSI美标300级多规格滑套法兰结构

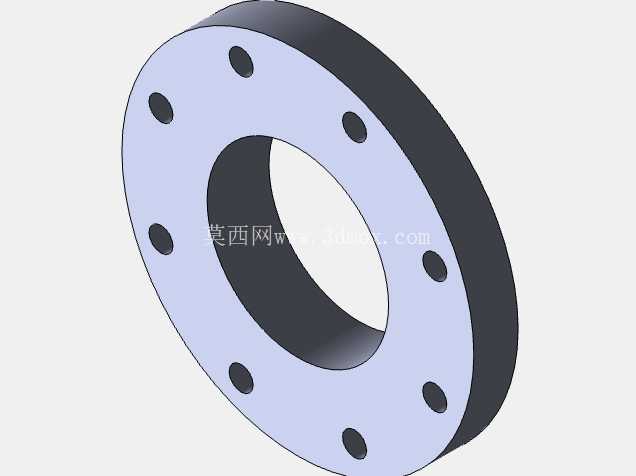

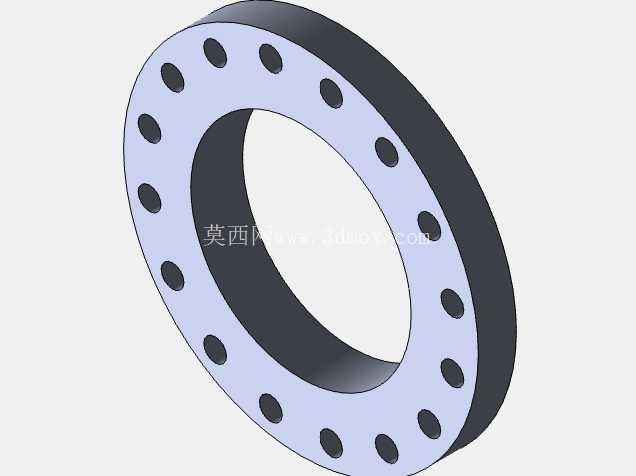

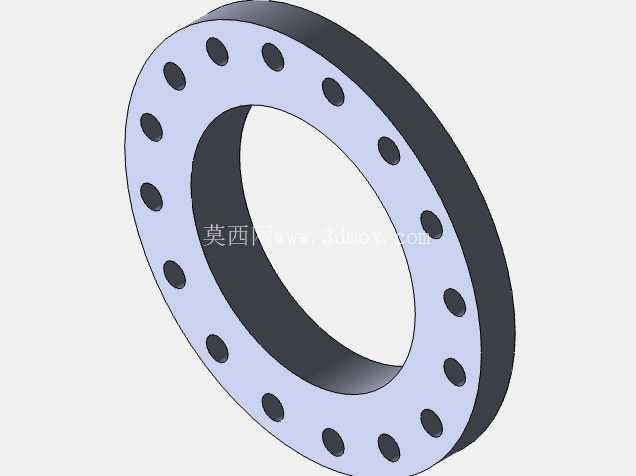

　　从实际安装逻辑来看，滑套法兰的核心优势在于装配时无需对管端做高精度的坡口加工，管路可直接穿入法兰内孔，调整好对接位置后在法兰内外两侧做环向角焊缝即可完成固定，相比对焊法兰大幅降低了现场施工的对位难度与焊接作业量，尤其适合管路改造、现场安装空间受限的作业场景。从结构设计维度拆解，该系列法兰采用突面密封形式，密封面的平面度、粗糙度均严格匹配300磅级压力工况的密封要求，可适配缠绕式垫片、橡胶石棉垫片等常规法兰密封件，在常温工况下可承受对应等级的水压、油压及多数无强腐蚀性流体的介质压力。法兰盘上的螺栓孔采用跨中均布设计，孔位的位置度公差严格遵循美标法兰的公差要求，可保证同压力等级、同通径的法兰之间具备完全互换性，无需现场二次扩孔调整。在石油化工、市政给排水、工业流体输送等管路系统的搭建作业中，法兰是实现管段之间、管段与阀门/泵体等设备之间可拆卸连接的核心承压部件，滑套法兰作为法兰品类里安装便捷性突出的一类，在中低压管路场景中有着极高的应用占比。本次呈现的是符合ANSI/ASME标准的300级滑套法兰结构，覆盖5英寸、8英寸、10英寸、12英寸四个常用公称通径规格，可适配对应尺寸的无缝钢管、镀锌钢管等常规管路基材。

　　法兰本体的厚度、内孔与钢管的配合间隙、密封面的凸台高度均经过严谨的结构校核：内孔直径比对应钢管的外径大1.5-2mm，既保证钢管可以顺利穿入，又不会因间隙过大导致焊接时出现焊瘤渗入管内、焊接应力集中的问题；法兰盘的外径尺寸根据螺栓数量、螺栓规格做匹配设计，300级压力下不同通径对应的螺栓数量、螺栓公称直径均符合标准要求，保证螺栓紧固时法兰盘的受力均匀，不会出现局部应力过大导致法兰变形、密封失效的问题。

　　在实际选型应用中，这类滑套法兰多用于压力等级不超过5.0MPa、温度不超过425℃的输送管线，常见于厂区循环水系统、压缩空气管路、普通油品输送管线等场景，不适用于高温高压、有剧烈温度波动或交变载荷的严苛工况——这类工况下焊接位置的应力疲劳容易导致焊缝开裂，引发介质泄漏。从建模逻辑来看，该系列法兰的参数化设计思路清晰，以公称通径、压力等级作为主驱动参数，可快速衍生出同标准下其他通径、其他压力等级的滑套法兰模型，螺栓孔的阵列数量、节圆直径、法兰厚度、密封面尺寸均通过参数关联实现自动更新，能大幅提升管路设计阶段的建模效率，减少重复建模的工作量。

　　在安装边界层面，需要注意滑套法兰与钢管焊接前，要将法兰套入管段后预留1-2mm的管端突出量，保证内侧焊缝可以完全覆盖管端与法兰的接缝，避免介质直接冲刷焊缝根部；螺栓紧固时需采用对角分次紧固的方式，保证各个螺栓的预紧力一致，避免法兰偏斜导致密封面压合不均出现泄漏。另外该系列法兰的背面与钢管焊接的位置，需要在焊接完成后做焊渣清理与防腐处理，避免长期使用过程中焊缝位置出现锈蚀减薄，影响连接强度。
