18英寸150磅级滑套式法兰结构设计

在石油化工、市政给排水、电力输送等行业的管路系统搭建中，法兰是实现管道可拆卸连接的核心部件，滑套式法兰作为法兰品类里安装便捷性突出的类型，在中低压管路场景中应用占比极高。本次呈现的18英寸150磅级滑套式法兰，适配公称通径18英寸的管路系统，对应压力等级为Class150，可满足常规工况下的水、蒸汽、油品等介质输送管路的连接需求。

从实际安装逻辑来看，滑套式法兰区别于对焊法兰的核心特点是法兰内孔比适配管道外径略大，安装时可直接将管道套入法兰内孔，调整好对接位置后在法兰内外两侧进行角焊固定，无需像对焊法兰那样提前加工管道焊接坡口，也无需精准控制管道插入法兰的深度，现场安装容错率更高，尤其适合现场施工空间受限、管道预制精度不足的管路改造项目，能大幅降低现场安装的对位难度，缩短施工周期。

从结构设计细节来看，该法兰的密封面为突面结构，密封面表面粗糙度控制在Ra3.2-6.3μm区间，可适配非金属软垫片、缠绕式垫片等常规中低压密封垫片，安装时通过均匀拧紧周向螺栓，使垫片产生均匀的弹性变形填充密封面微观间隙，实现管路的静密封。法兰盘周向均匀布置的螺栓孔，数量与孔径严格匹配Class150压力等级18英寸法兰的标准规范，螺栓孔中心圆直径、螺栓孔直径公差控制在±0.5mm以内，确保同压力等级同规格的法兰可实现完全互换，无需现场二次扩孔或修配。法兰本体的厚度经过强度校核，在1.6MPa的额定工作压力下，法兰盘的弯曲应力、剪切应力均处于材料许用应力范围内，可承受管路运行中产生的内压推力、管道热胀冷缩产生的附加应力，以及管路振动带来的交变载荷，避免长期运行中出现法兰变形导致的密封泄漏问题。

从安装边界条件来看，该法兰的外径尺寸符合对应压力等级的标准要求，安装时需预留足够的螺栓操作空间，法兰外侧到周边障碍物的距离需满足扳手拧紧螺栓的最小操作空间要求，一般不小于螺栓公称长度的1.2倍，避免出现螺栓无法拧紧的情况。法兰与管道焊接时，需注意控制焊接电流与焊接顺序，避免法兰盘因焊接热输入不均匀产生翘曲变形，焊接完成后需对法兰密封面进行平整度检查，若密封面平面度超过0.2mm需进行修磨处理，防止安装后出现密封面贴合不严导致的泄漏。在管路系统运行过程中，该滑套式法兰可承受一定范围的管道轴向位移与角度偏差，相比刚性对焊法兰，其角焊缝的微量变形可吸收部分管路安装应力，降低管路应力集中导致的焊缝开裂风险。

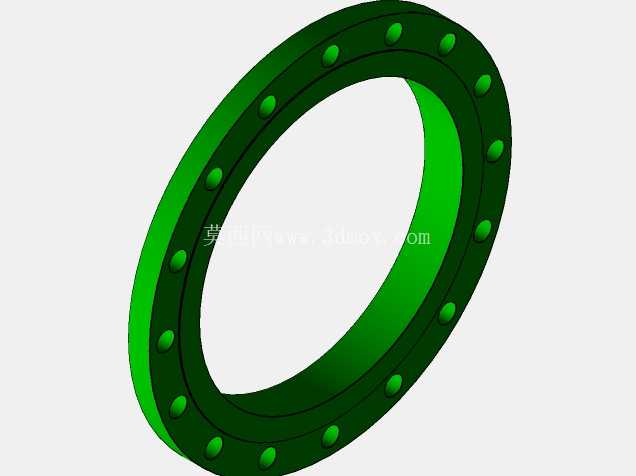

在三维建模过程中，该模型严格遵循相关法兰标准的尺寸规范，对法兰内孔、外圆、密封面、螺栓孔、焊接坡口等关键尺寸进行了精准参数化建模，所有倒角、圆角等工艺结构均按照实际加工要求进行还原，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也可作为施工交底的可视化模型，帮助现场施工人员快速理解安装结构与焊接要求。模型的细节处理充分考虑了工程实际需求，比如螺栓孔的倒角、法兰边缘的去毛刺圆角、密封面的水线结构都进行了准确还原，避免建模过程中因工艺结构缺失导致后续加工或装配出现问题。

从实际选型适配角度，该滑套式法兰适用于设计温度不超过425℃、设计压力不超过1.6MPa的管路系统，在给排水管线、循环水管线、低压蒸汽管线、油品输送管线中均可使用，相比高颈对焊法兰，其材料用量更少，加工成本更低，安装效率更高，是中低压管路系统中性价比极高的连接部件。在管路维护过程中，滑套式法兰的拆卸也更为便捷，只需松开周向螺栓即可分离两段管道，无需切割管道焊缝，便于管路的后期检修与部件更换，可有效降低管路系统的全生命周期维护成本。
