手动螺旋式管钳夹持工装结构设计

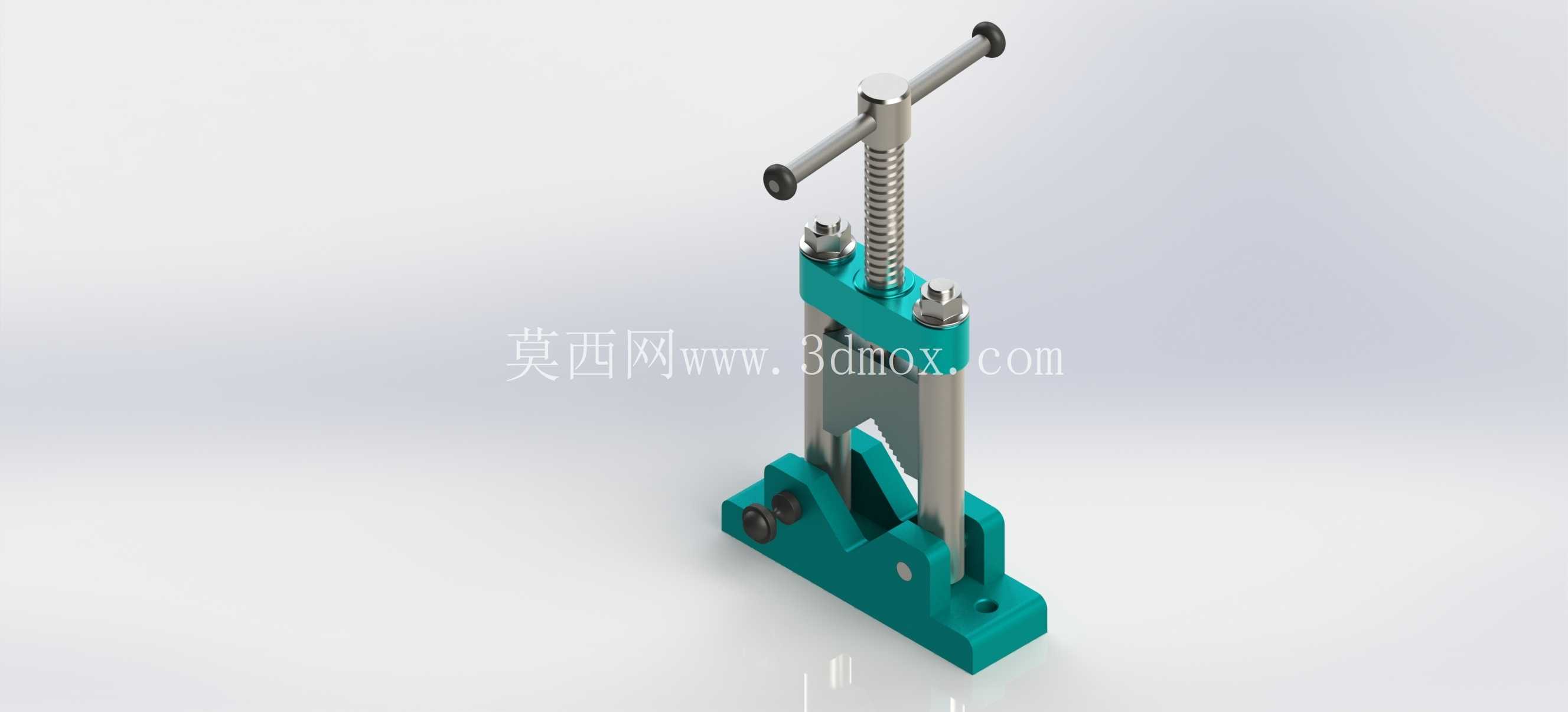

　　在管道安装、五金维修、小型零件加工的现场作业场景里，这类手动螺旋式管钳是工位上出现频率极高的夹持类工具，和普通台虎钳的通用夹持定位不同，它的结构设计更偏向圆形管件、棒料的装夹固定，能在不破坏管件表面镀层的前提下提供足够的夹紧力，避免装夹过程中工件打滑、转动，影响后续套丝、切割、修磨工序的加工精度。从结构组成来看，整个钳体采用分体式装配设计，底部是带两个安装沉孔的铸造基座，基座上预留的安装孔位可以直接通过螺栓固定在木质或者钢制工作台面上，安装边界需要预留至少120mm的横向操作空间，方便T型转动杆的全行程回转操作，不会和工位周边的工具架、物料盒产生运动干涉。

　　钳身的主体支撑部分采用对称式立板结构，两块立板之间通过定位销和紧固螺栓连接，中间预留出活动压块的上下滑动轨道，轨道面做了铣削加工处理，表面粗糙度控制在Ra1.6以内，保证活动压块上下移动的时候没有卡滞、偏斜的问题，夹紧过程中压块的受力面始终和基座上的固定钳口保持平行，不会出现夹偏工件的情况。顶部的螺旋传动副是整个工具的核心施力结构，梯形丝杠穿过顶部的固定螺母座，下端和活动压块做铰接连接，转动顶部的T型手柄的时候，丝杠会带动活动压块做垂直方向的直线进给，梯形螺纹的自锁特性可以保证夹紧之后不会因为工件的反作用力出现松脱，不需要额外增加锁紧结构就能维持稳定的夹持力，适合长时间固定工件的作业场景。

　　固定钳口和活动压块的夹持面都做了V型开口设计，V型夹角设置为90度，这种开口形式可以适配不同直径的圆形管件，从直径6mm的细铜管到直径50mm的镀锌钢管都能实现四点接触夹紧，接触位置的压痕均匀分布，不会像平口钳那样把薄壁管件夹变形。钳身的主体结构件采用球墨铸铁铸造而成，经过时效处理之后消除内应力，长期承受夹紧力也不会出现钳身变形、开口偏移的问题，丝杠部分采用45号钢调质处理，表面硬度达到HRC28-32，耐磨性能足够支撑上万次的夹紧松开操作，T型手柄的两端套有防滑橡胶套，手动转动的时候不容易打滑，施加较小的手动力就能通过螺旋副的力放大作用获得数倍的夹紧力，单人操作就能完成大直径管件的装夹固定。在实际使用过程中，这类管钳除了固定在工作台面上做固定式夹具使用，也可以通过更换基座的固定形式，临时固定在槽钢、方管搭建的临时作业架上，适配户外管道维修、现场装配的移动作业需求，活动压块的行程范围预留了80mm的调节空间，不需要频繁调整工件位置就能适配不同装夹高度的需求，钳身侧面的开口设计可以让长度较长的管件从侧面穿过，不受钳口开度的长度限制，装夹长管件的时候不需要截断工件就能完成局部加工操作。

　　设计过程中需要重点关注丝杠和活动压块的铰接间隙，间隙过大会导致压块晃动，夹紧的时候工件偏移，间隙过小则会导致转动手柄的时候阻力过大，操作费力，同时立板和基座的连接位置需要做加强筋处理，承受大夹紧力的时候不会出现立板外张的情况，保证整体结构的刚性。整个工具的外形尺寸控制在长180mm、宽100mm、高320mm的范围内，不会占用过多的工作台空间，基座底部做了防滑纹理处理，即使不通过螺栓完全锁死，临时放置在工作台面上做轻载夹持的时候也不会出现整体滑动的情况，适配维修工位的快速装夹需求。
