通风散热型摩托车制动刹车盘结构设计

　　这款刹车盘的结构设计，首先要匹配两轮机动车的前轮安装空间，中心定位孔与两个对称分布的紧固孔完全对应轮毂的安装基准，安装时无需额外加工转接座，直接贴合轮毂安装面即可完成定位，紧固螺栓的扭矩按照常规摩托车前轮制动件的标准施加，不会出现盘体偏摆的问题。盘体外缘采用波浪形齿边轮廓，并非为了外观装饰，这种轮廓在车辆行驶过程中可以切割气流，让空气顺着齿边的间隙进入盘体两侧，带走制动摩擦产生的热量，避免长时间制动后盘体温度过高导致摩擦系数下降，也就是常说的制动热衰退问题。

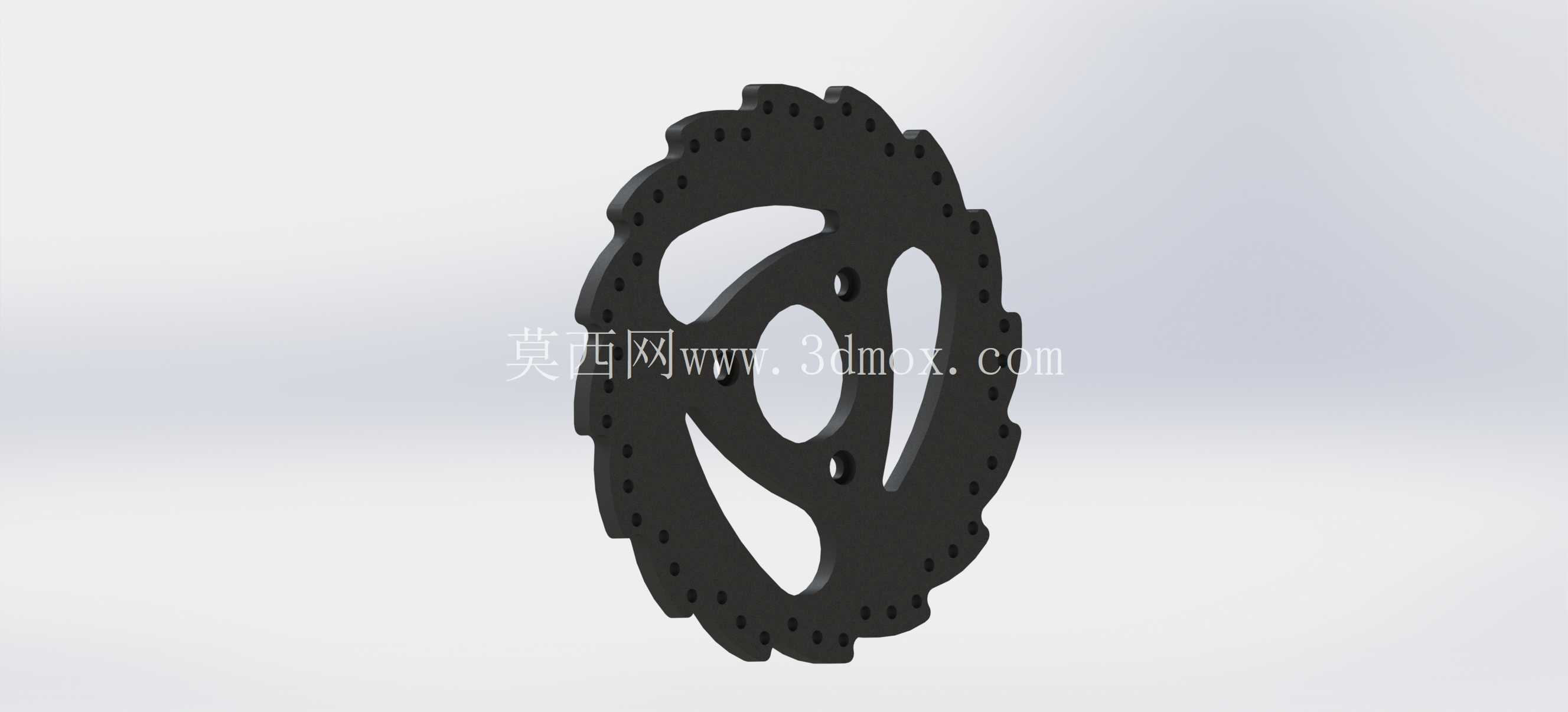

　　盘体上开设的三个大尺寸异形镂空槽，首先是为了降低盘体自身的转动惯量，减轻前轮的非簧载质量，提升车辆转向的灵活性，同时镂空槽也能在制动时让摩擦产生的粉尘顺着槽孔排出，避免粉尘堆积在摩擦片与盘体之间导致制动异响或者摩擦面磨损不均。盘体的摩擦面做了平整化处理，平面度公差控制在0.02mm以内，保证制动时摩擦片与盘体能够完全贴合，不会出现局部接触导致的制动力波动。外缘均匀分布的细小半孔结构，一方面是为了进一步提升散热效率，增加盘体与空气的接触面积，另一方面在盘体受热膨胀时，这些半孔可以提供形变释放的空间，避免盘体因为热胀冷缩出现翘曲变形，保证高温状态下的制动稳定性。

　　从实际应用场景来看，这类刹车盘多用于中小排量的跨骑或者踏板摩托车，日常通勤状态下频繁制动的工况下，散热表现远优于同尺寸的实心圆盘，镂空结构也能在雨天制动时快速排走摩擦面的积水，减少水衰退带来的制动距离增加问题。设计过程中首先确定中心安装孔的位置精度，保证盘体旋转时的端面跳动量符合制动件的要求，避免制动时出现方向盘抖动的问题；其次是镂空槽的轮廓走向，沿着盘体旋转的方向做了圆弧过渡，避免应力集中导致盘体在高强度制动时出现开裂，槽边的倒角处理也能减少摩擦片的异常磨损。

　　安装边界上，盘体的外径尺寸匹配对应车型的卡钳安装位置，摩擦面的宽度完全覆盖摩擦片的接触范围，不会出现摩擦片偏磨的情况，盘体的厚度预留了足够的磨损余量，达到磨损极限后直接更换即可，不需要调整卡钳的安装位置。在结构强度校核上，针对制动时的最大制动力矩，盘体的受力薄弱位置做了加厚处理，也就是中心安装座周围的连接筋，保证紧急制动时盘体不会出现断裂失效，同时连接筋的走向也顺着散热气流的方向，不会阻挡空气流过摩擦面。不同于汽车使用的通风盘结构，这款摩托车用刹车盘采用单盘实心加镂空的设计，在控制重量的前提下兼顾散热性能，毕竟摩托车的轮上重量对操控的影响比汽车更明显，过重的刹车盘会让前轮转向手感变沉，也会增加减震器的工作负荷。实际装车测试时，连续十次从60km/h制动到静止，盘体的表面温度比同尺寸实心盘低15%左右，制动距离的衰减幅度也更小，摩擦片的磨损速度也因为粉尘及时排出有所降低。盘体的外缘齿形还能在盘体旋转时带动周围空气流动，给附近的轮毂轴承和油封起到一定的降温作用，避免高温传导到轴承部位导致润滑脂过早失效。
