等径分叉Y型通风管道钣金展开结构

在工业通风除尘、物料气力输送、商用暖通分流的管路布设场景中，Y型分叉接头是实现单路介质向双路均等分流、或是双路介质向单路汇流的核心连接件，这类构件多采用薄壁钣金弯折焊接成型，相比铸造、机加工的同规格接头，具备自重轻、内壁流阻小、加工周期短、现场适配调整灵活的优势，尤其适配大管径、低承压的通风、除尘、粉体输送管路系统。

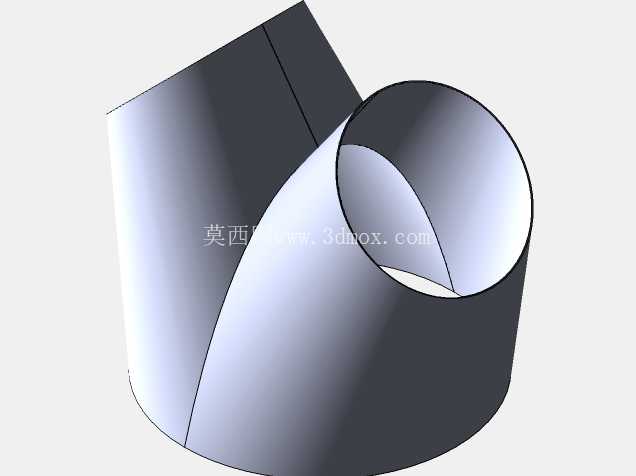

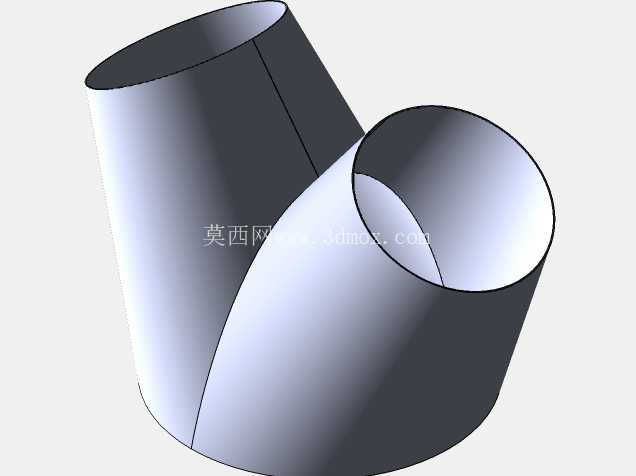

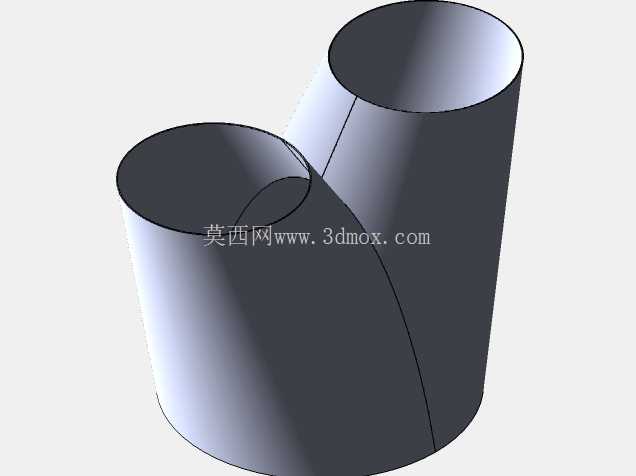

这款Y型接头采用对称式等径分叉结构设计，三个连接端口的通径保持一致，主管与两个分叉支管的轴线夹角经过流场仿真优化，避免介质在分叉位置形成涡流区造成压损过大，同时减少含尘气流、粉状物料输送时在转角位置的积料堵塞风险。从展开结构来看，整个接头的钣金拆分遵循最少焊缝原则，将异形相贯面拆分为若干可通过数控等离子、激光切割机直接下料的平面展开料，下料后无需额外做复杂的曲面冲压，仅通过卷板、折弯设备完成曲面成型，再沿拼接焊缝做满焊密封处理即可，大幅降低了车间加工的工艺门槛，不需要开模即可完成单件或小批量生产，适配项目现场的非标管路改造需求。

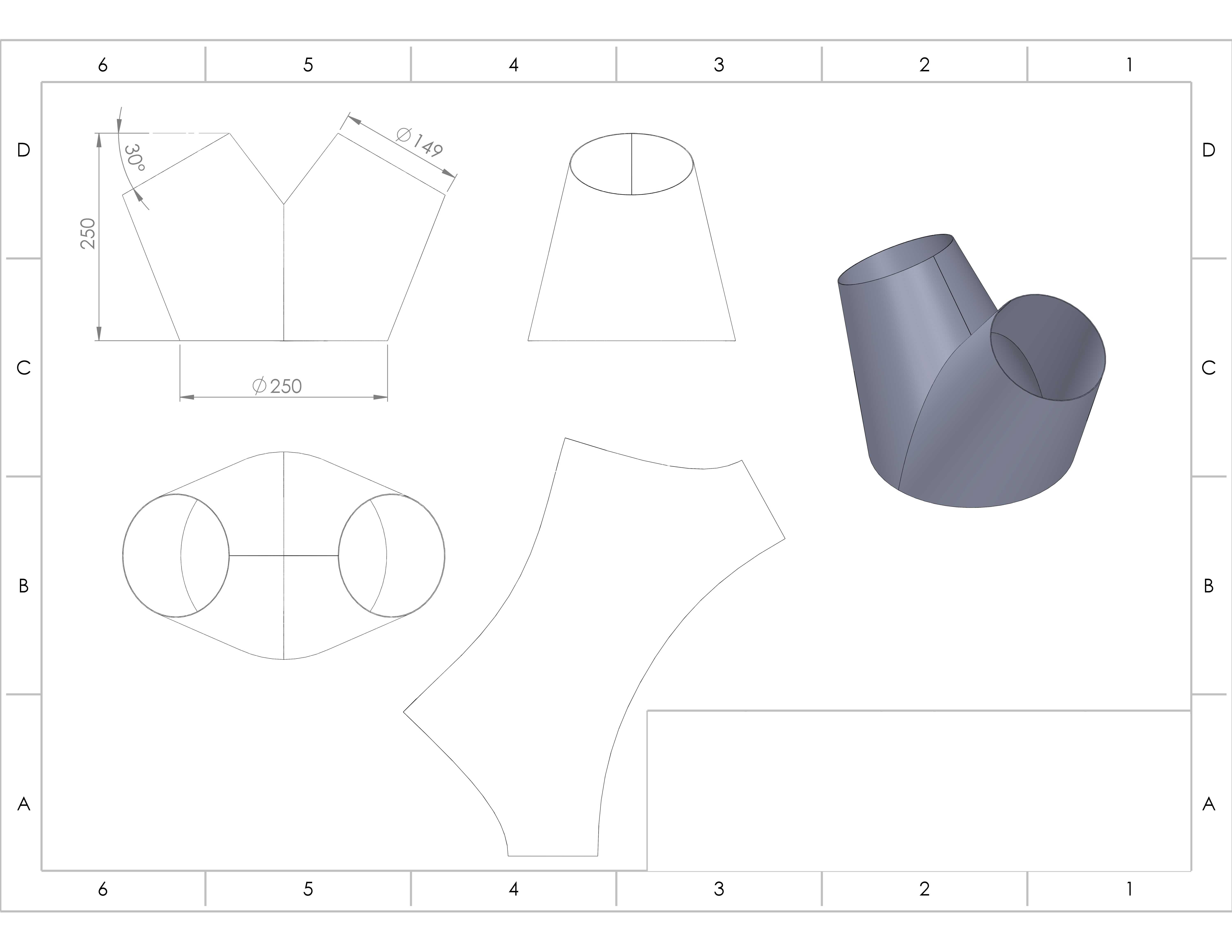

从安装边界尺寸来看，接头的端口通径为250mm，分叉段的支管端口通径为149mm，接头整体轴向安装长度控制在250mm范围内，分叉夹角为45度，这个尺寸参数可以直接匹配常规的250mm直径螺旋风管、薄壁焊接风管的连接法兰，安装时不需要额外做变径转接，两个分叉支管的中心距经过精准核算，安装后不会和周边的管路支架、墙体结构产生干涉，在狭窄的吊顶空间、设备夹层内布设管路时，能有效节省安装空间。

设计这类钣金Y型接头时，核心难点在于相贯线的展开精度，如果展开料的相贯线切口存在尺寸偏差，拼接时就会出现焊缝间隙不均、局部错边的问题，后续焊接时容易出现焊穿、漏风的缺陷，同时成型后的管路内壁会出现凸起或凹陷，干扰介质的正常流动。这款结构的展开图已经将相贯线的搭接余量、钣金折弯的回弹补偿量提前计算在内，下料时直接按照展开轮廓切割即可，成型后三个端口的圆度公差可以控制在1mm以内，对接法兰时不需要反复修磨端口，能有效缩短现场安装的工时。

在实际应用中，这类Y型接头可以根据输送介质的特性选择不同厚度的钣金板材，普通通风换气场景采用0.5-0.8mm的镀锌钢板即可满足强度要求，输送含磨损性粉尘的场景可以更换为1.2-2mm的冷轧钢板后做内壁耐磨处理，输送腐蚀性气体的场景则可以采用不锈钢板材加工，结构本身不需要做调整，仅需根据板材厚度微调展开料的折弯补偿参数即可，具备极强的场景适配性。不同于市面上常见的直角三通接头，Y型结构的介质流向过渡更平缓，在同等风量下的压损比直角三通低30%左右，能有效降低风机的运行负载，长期运行的节能效果十分明显，同时平缓的转角也能减少气流对管壁的冲刷磨损，延长接头的整体使用寿命。

在管路布设时，这款Y型接头既可以顺着气流方向做分流使用，将主管道的气流均匀分配到两个支管路中，也可以反向做汇流使用，将两个支路的气流汇总到主管道内排出，不需要调整结构方向，仅需根据现场管路走向调整安装角度即可。接头的三个端口均预留了法兰连接的余量，既可以采用角钢法兰对接，也可以采用抱箍式快速连接，适配不同的管路安装标准。针对一些需要定期清理管路内部积尘的场景，还可以在接头的平直段位置预留检查口，不影响整体结构的强度和密封性能。
