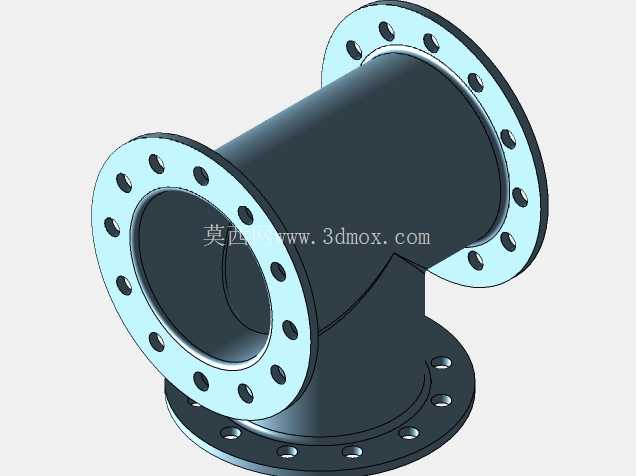

三向连通带法兰钢制管道接头结构

　　在工业流体输送管网的搭建作业中，管路变向、多支路汇流的场景十分常见，这类三通法兰接头就是应对垂直方向与水平方向管路对接需求的核心连接件，区别于焊接式三通，法兰连接的结构形式不需要现场做焊缝探伤、热处理等工序，能大幅缩短现场施工周期，也方便后期管路拆解检修、支路改造，在化工介质输送、市政给排水、暖通循环水、压缩空气管网等场景都有大量应用。从结构设计逻辑来看，这款三向接头的三个连接端全部采用凸面带颈法兰结构，法兰端面上均匀分布的螺栓孔是按照对应公称压力的管法兰标准排布的，能保证和同规格的管道法兰、阀门法兰实现完全互换对接，不需要额外做适配加工。

　　接头主体的流道做了圆弧过渡处理，没有直角突变的结构，能最大程度降低流体在转向位置的局部阻力损失，减少介质输送过程中的压损，同时也能避免固体颗粒类介质在转角位置堆积造成的流道堵塞。带颈的法兰结构设计，是为了强化法兰和筒体连接位置的结构强度，相比平焊法兰，带颈结构能分散管道运行过程中产生的弯矩、振动载荷，避免连接位置出现应力集中导致的焊缝开裂或者法兰变形，在中高压管路、存在周期性振动的管路系统中，这种结构的可靠性优势会更加明显。在安装边界的设计考量上，三个法兰端面的加工精度需要满足密封面的平面度要求，保证对接后垫片能被均匀压紧，不会出现局部泄漏的问题；法兰螺栓孔的位置度公差控制在标准范围内，避免现场安装时出现螺栓无法穿入的问题。

　　接头主体的壁厚是根据公称压力等级核算的，既要满足内部介质压力下的强度要求，也要兼顾外部载荷下的刚度需求，避免管路施压后出现本体变形。三个接口的同轴度、垂直度公差也做了严格控制，保证对接后管路不会出现强制组对的情况，减少连接位置的附加应力。实际选型使用时，需要根据现场管路的公称通径、设计压力、输送介质的腐蚀特性匹配对应的材质和密封垫片，比如普通水系统可以用普通碳钢材质搭配橡胶垫片，腐蚀类介质则需要匹配不锈钢材质或者做相应的防腐衬里处理。安装过程中，法兰对接的螺栓需要按照对角顺序分次拧紧，保证每个螺栓的预紧力均匀，避免垫片偏压造成泄漏。

　　这类法兰三通接头在管路系统中虽然属于基础连接件，但它的结构精度、强度冗余直接影响整个管网的运行稳定性，建模过程中需要严格遵循对应的法兰标准尺寸，不能随意更改螺栓孔数量、密封面直径、法兰厚度等关键参数，否则会出现现场无法装配的问题；流道的过渡圆角也需要根据通径大小做合理设计，不能为了建模方便直接做直角拼接，否则实际运行时的流阻会远超设计预期，增加泵组的运行能耗。
